电工常用工具，万用表、摇表、电笔的作用及基础使用方法

万用表、摇表和电笔，都是电工工作中常用的工具。但是篇幅有限，我今天都简单来介绍一下，意在让诸位明白它们各自的作用和使用方法。当然每一种工具都有五花八门的其它用法，这些东西留给诸位自行研究，亦可查看我的往期文章。

万用表

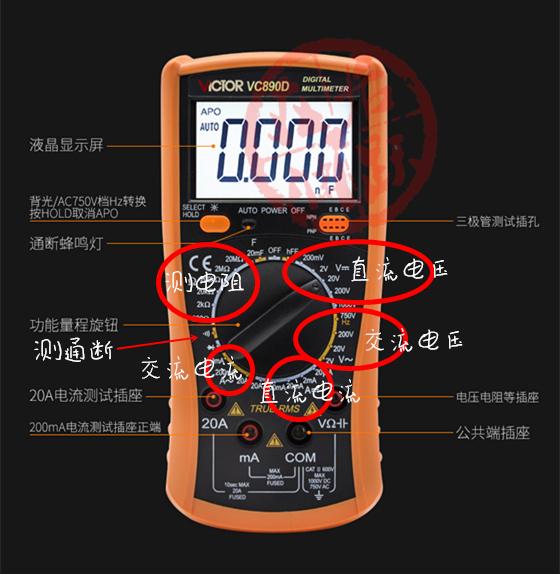

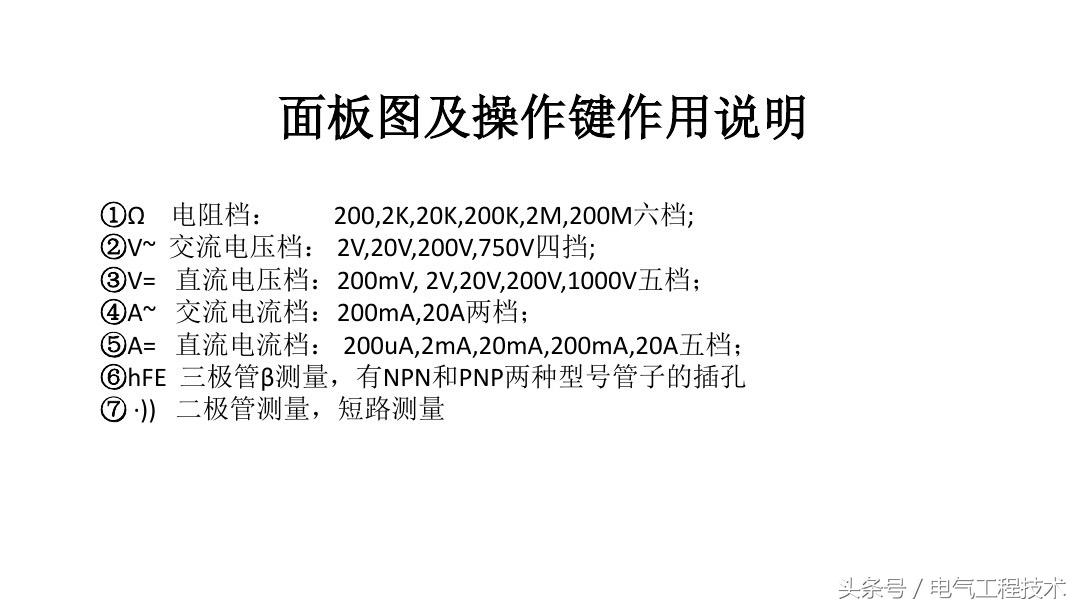

万用表有三个大功能：测电压、测电流、测电阻。把这三种功能细分，又可分为六种功能：测直流电压，测交流电压，测直流电流，测交流电流，测电阻，测通断。这六种功能，就是万用表表盘的六个主要部分（有些电笔还能测量三极管、电容、电感等，但只有这六种功能是所有万用表都有的）▼

万用表的使用分三步：选好量程、插好表笔、使用表笔。

选量程：旋转旋钮到需要的区域（比如交流电压），在预估待测电压（比如家庭电路，待测电压就是220V），把旋钮固定在比待测电压稍高，距离待测电压最近的数值上（比如上图那块表，就要选择750V）。

插表笔：黑色表笔永远插在公共端COM上，红色表笔插在所需要的插孔内——上图已经标注的很清楚了。

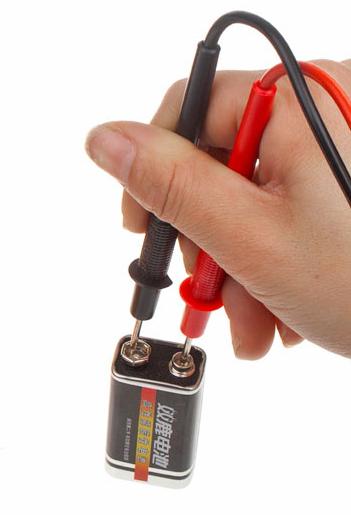

用表笔：最规范、最正确的用法是右手持两根表笔，像用筷子一样持握并解除待测电路。如果长度不够，应使用电线将待测线路延长。测量后，显示屏上的数字就是最终数值，不需要计算，直接读数即可（所选量程越小，测量的数值就越精确。但不可小于待测线路，会烧毁万用表）。

摇表

功能

摇表测的是绝缘电阻，因此表盘上的数字的单位是“兆欧”（1兆欧=100W欧姆）。因此摇表又叫“兆欧表”。摇表所测出来的数值，直接决定了所测对象的绝缘性。

什么地方需要测量绝缘电阻呢？最常见的是测量漏电——一根电线的绝缘层发生破损，势必会导致电线与大地之间接触，这就是漏电的来源。测量电线与大地（地线）之间的绝缘电阻，如果较小的话，则说明线路中有漏电。

用法

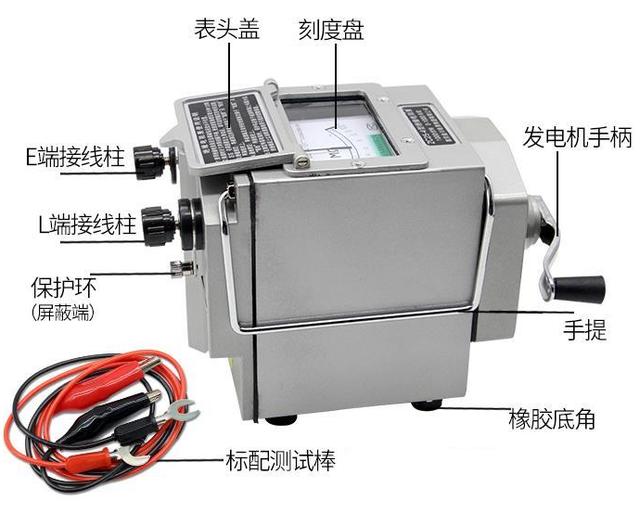

把测试棒夹在接线柱上：红色测试棒连接在L端接线子；黑色表笔连接在E端接线柱。如果所测电线带屏蔽层，则电线的屏蔽层应连接在保护环上。

测试棒的另一端，是一个小夹子。把架子夹在待测线路上（比如上文说的漏电电线和地线），手摇动手柄，速度为120转/分。带刻度盘上的指针稳定后，开始读数（读数的过程中，要保持手柄转速不变）。

如果读取的数值小于需要的数值，则线路中存在漏电（不同电线电缆对绝缘电阻的要求不同）。以家用电路为例，当绝缘电阻小于0.5MΩ，就证明线路中有漏电了。

电笔

功能

低压测电笔，可以测量线路中存在的24V~500V之间的电压。但是需要注意的是，测电笔只能测量有无，具体数值无法准确判断。

使用

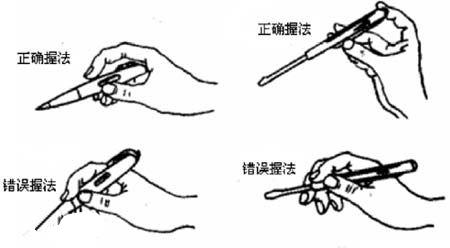

按照握法的不同，可以将电笔分为两种：侧握和直握。

如果电笔的金属部分在侧面，则需要用侧握的方法持握电笔。方法是把电笔的顶端抵住手掌，拇指或食指接触电笔的金属部分。

如果电笔的金属部分在顶端，则需要用直握的方法——食指接触顶端金属，拇指和另外三指分处不同两侧，夹住电笔。

测量时，先握好电笔，再用笔尖接触待测对象。如果电笔发亮或电笔显示屏上显示数字，则证明线路中存在电压。如果电笔无反应，则线路中没有电压。

初学电工：不会用万用表怎么办？老电工手把手教你万用表使用方法

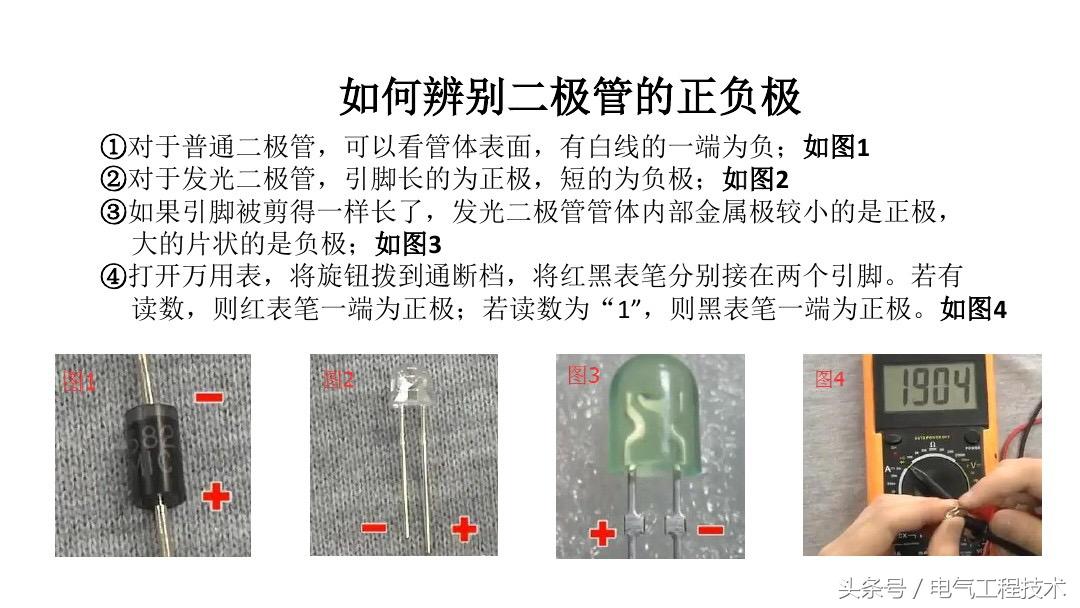

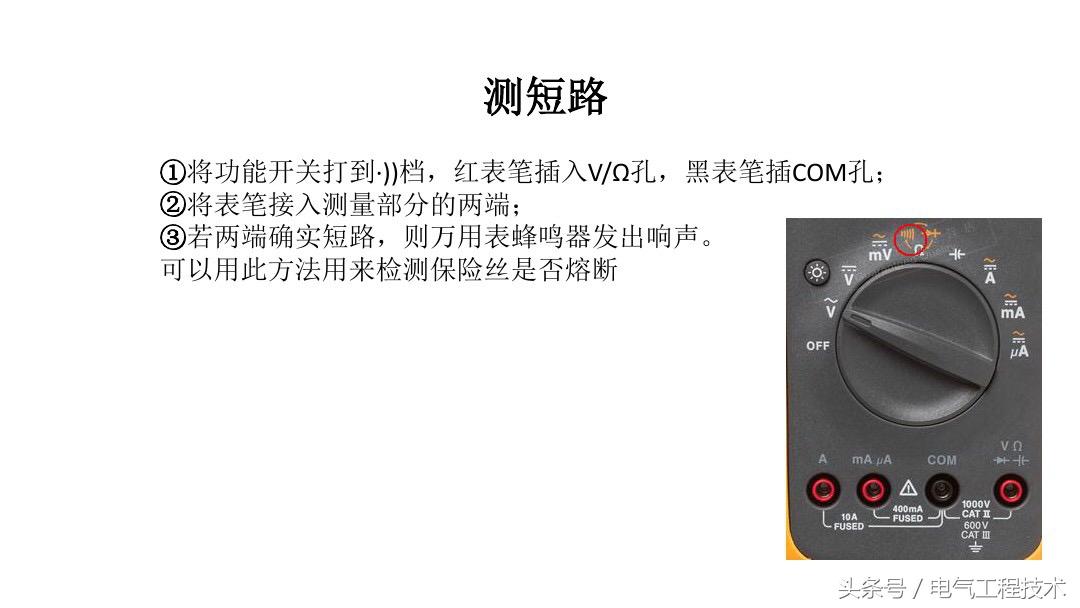

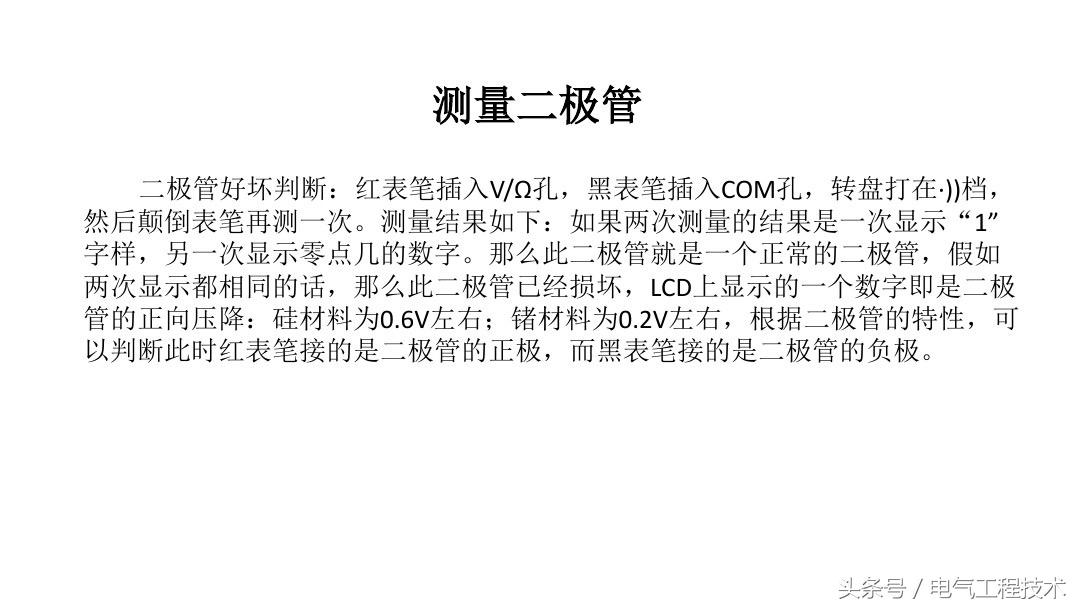

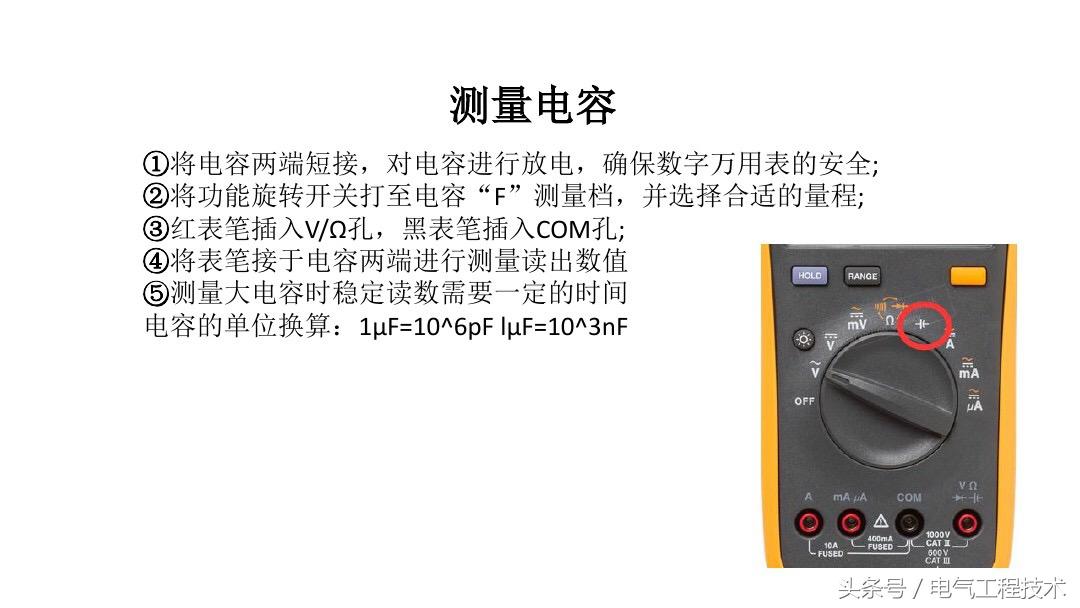

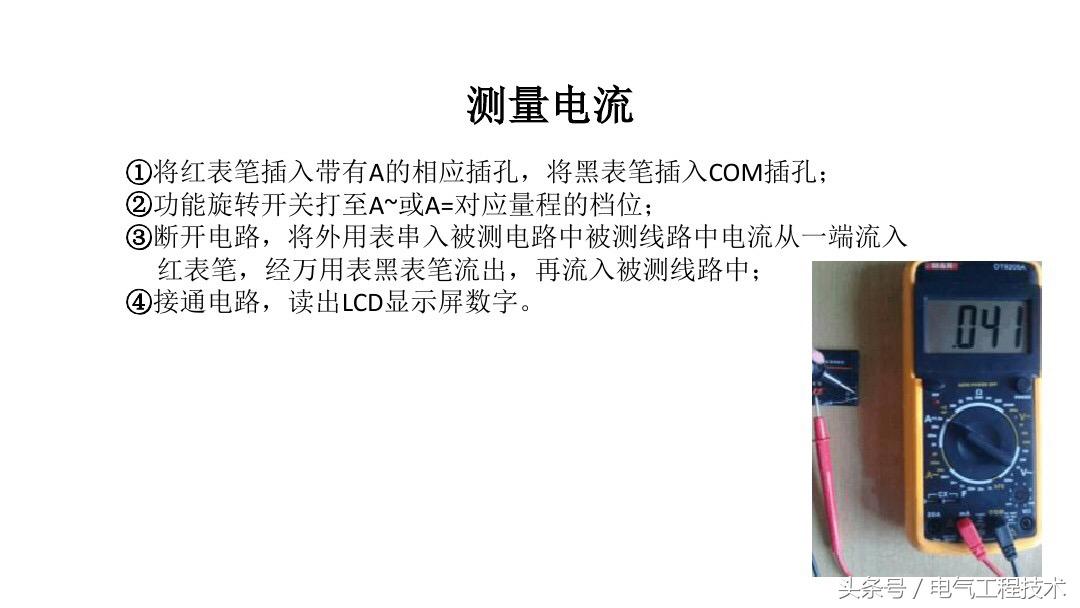

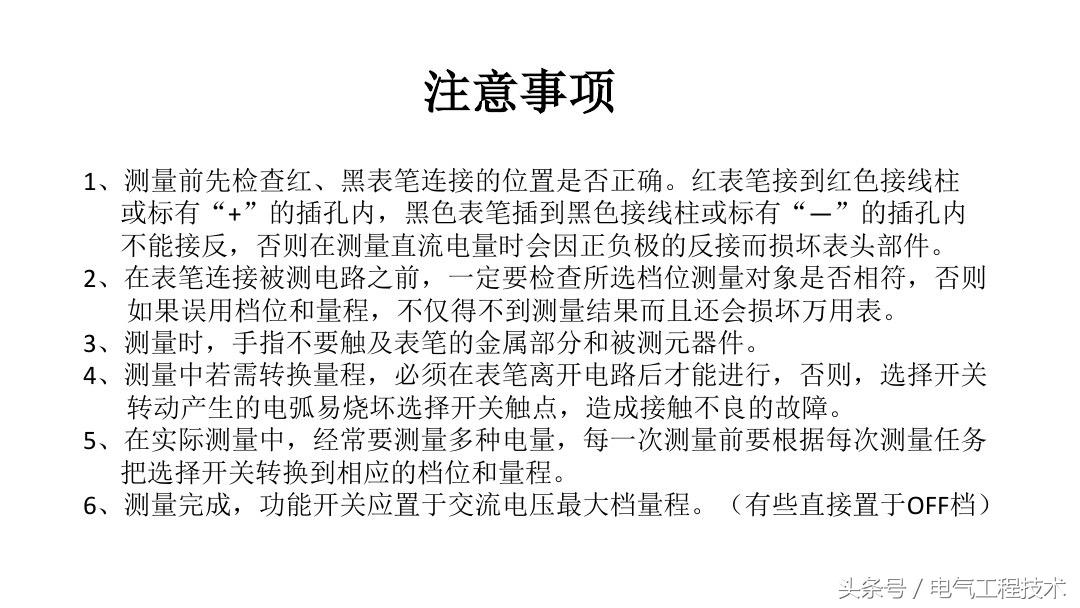

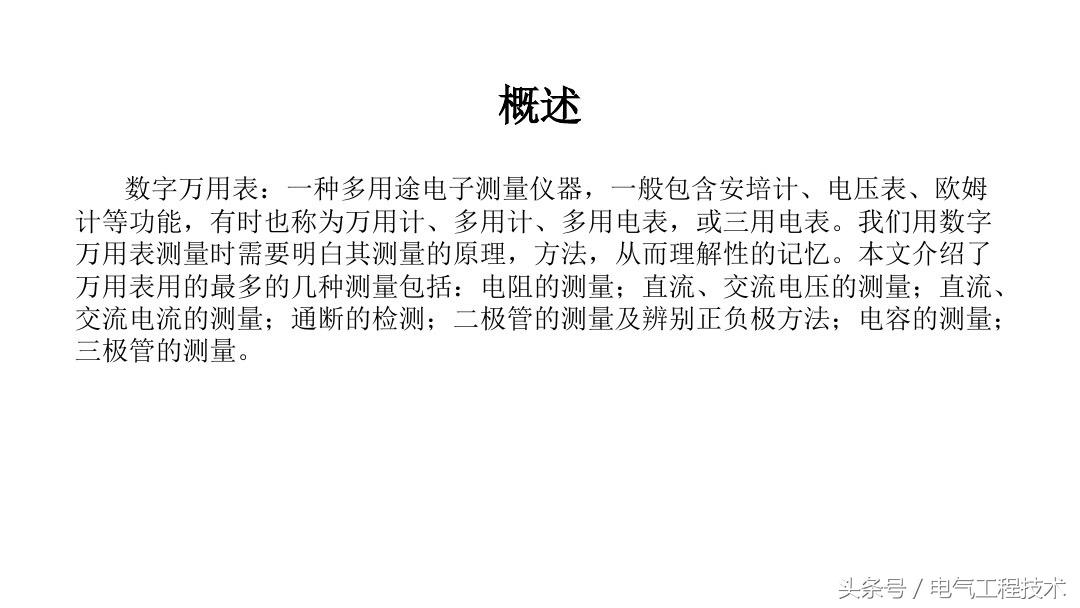

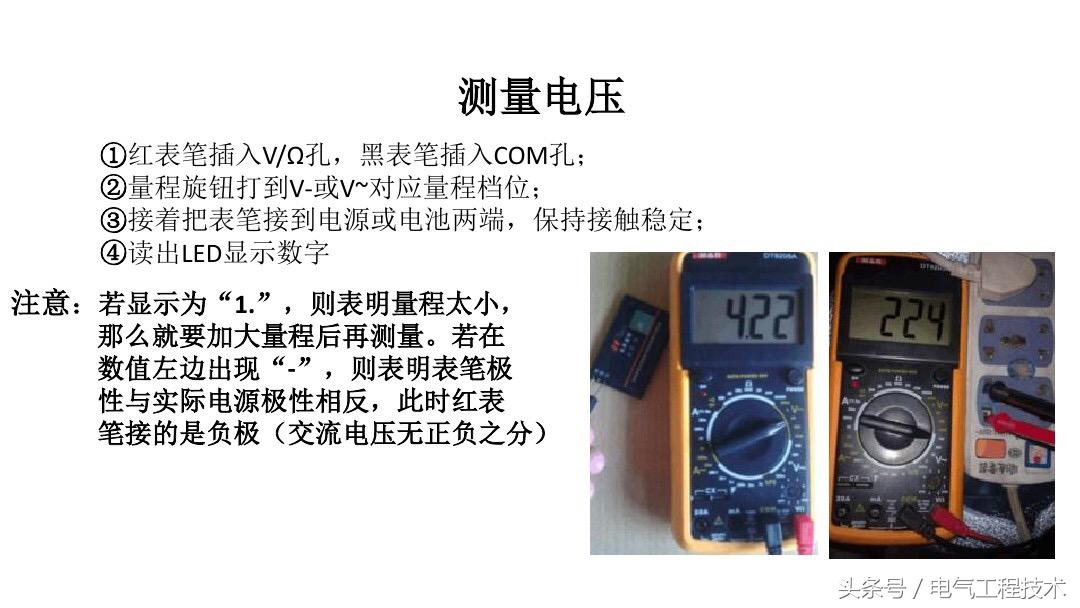

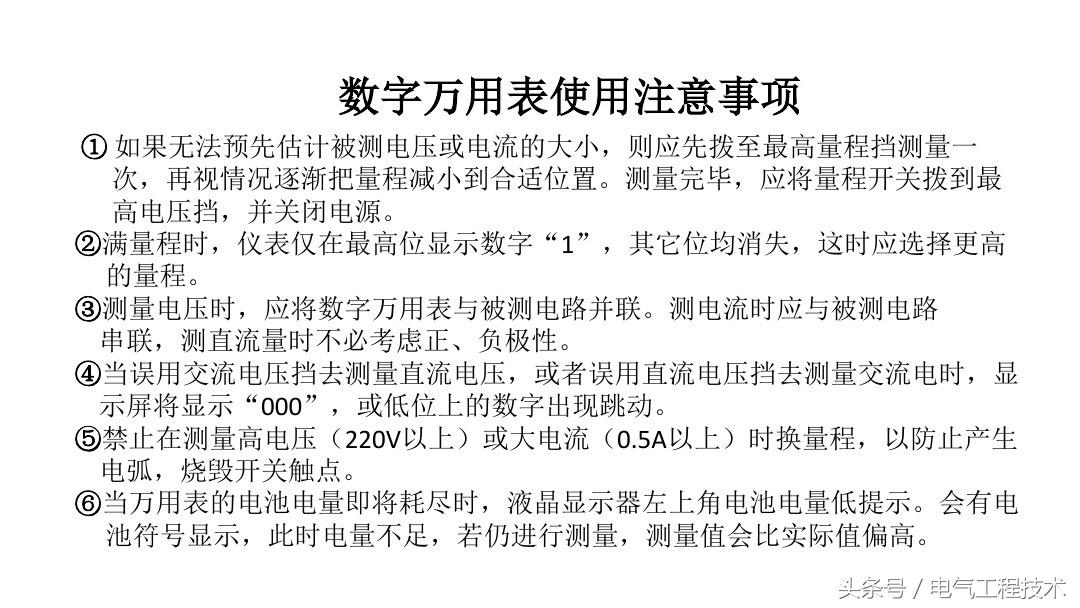

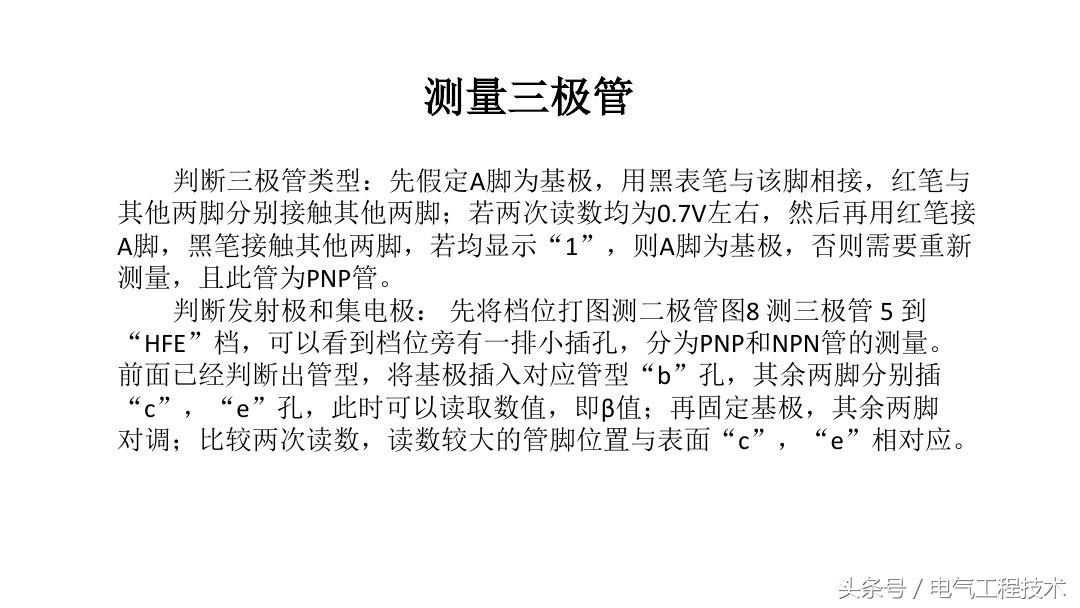

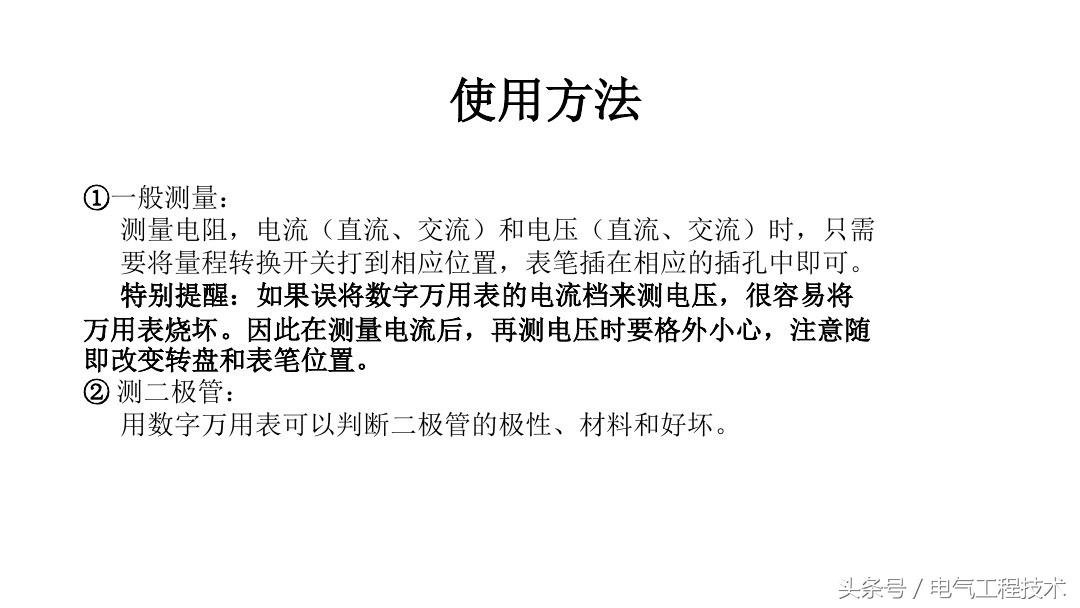

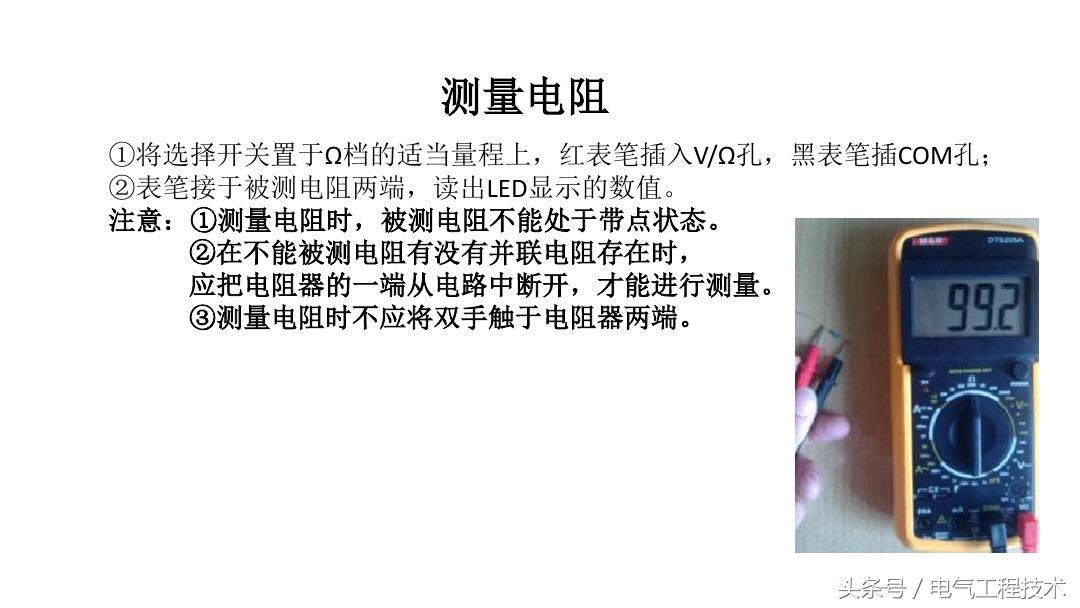

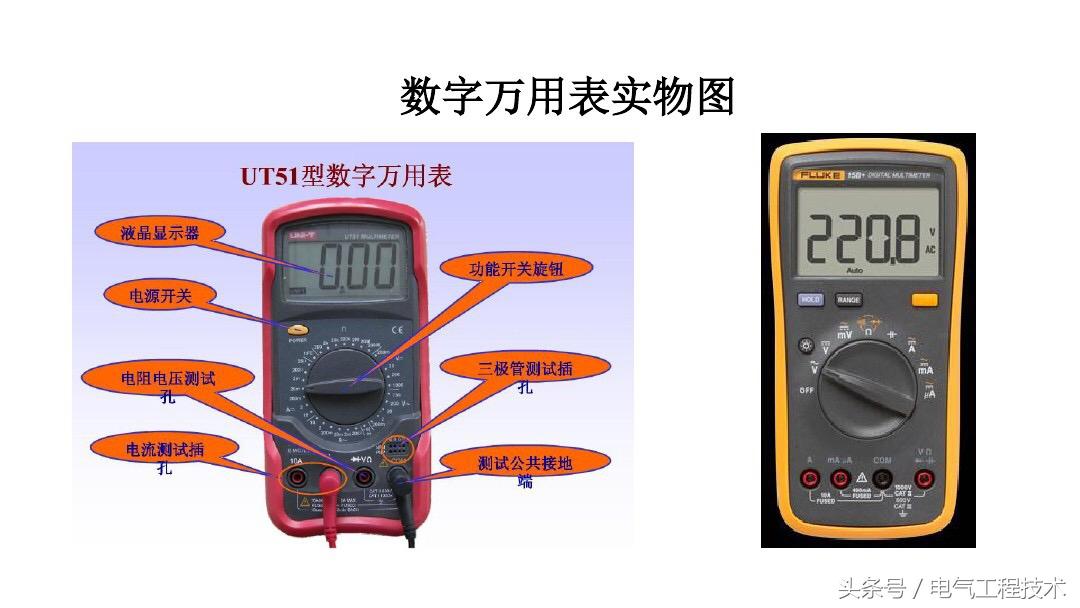

提起万用表，相信很多的电工技术人员都很熟悉，几乎是人手一个，应用十分的广泛，在电力技术人员维修线路，排查故障，接线，校线的时候，都会使用到万用表，几乎每一个老电工都对万用表非常熟悉，但是对于刚入门学习电工技术的师傅而言，不会用万用表的不在少数，甚至有的师傅还会出现调错档位或者量程，造成烧坏万用表的情况，这些都是非常常见的，今天我们就来看一下数字式万用表，重点来看看数字式万用表的使用注意事项以及如何测量电压，电流，电阻，电容，二极管和三极管的：
