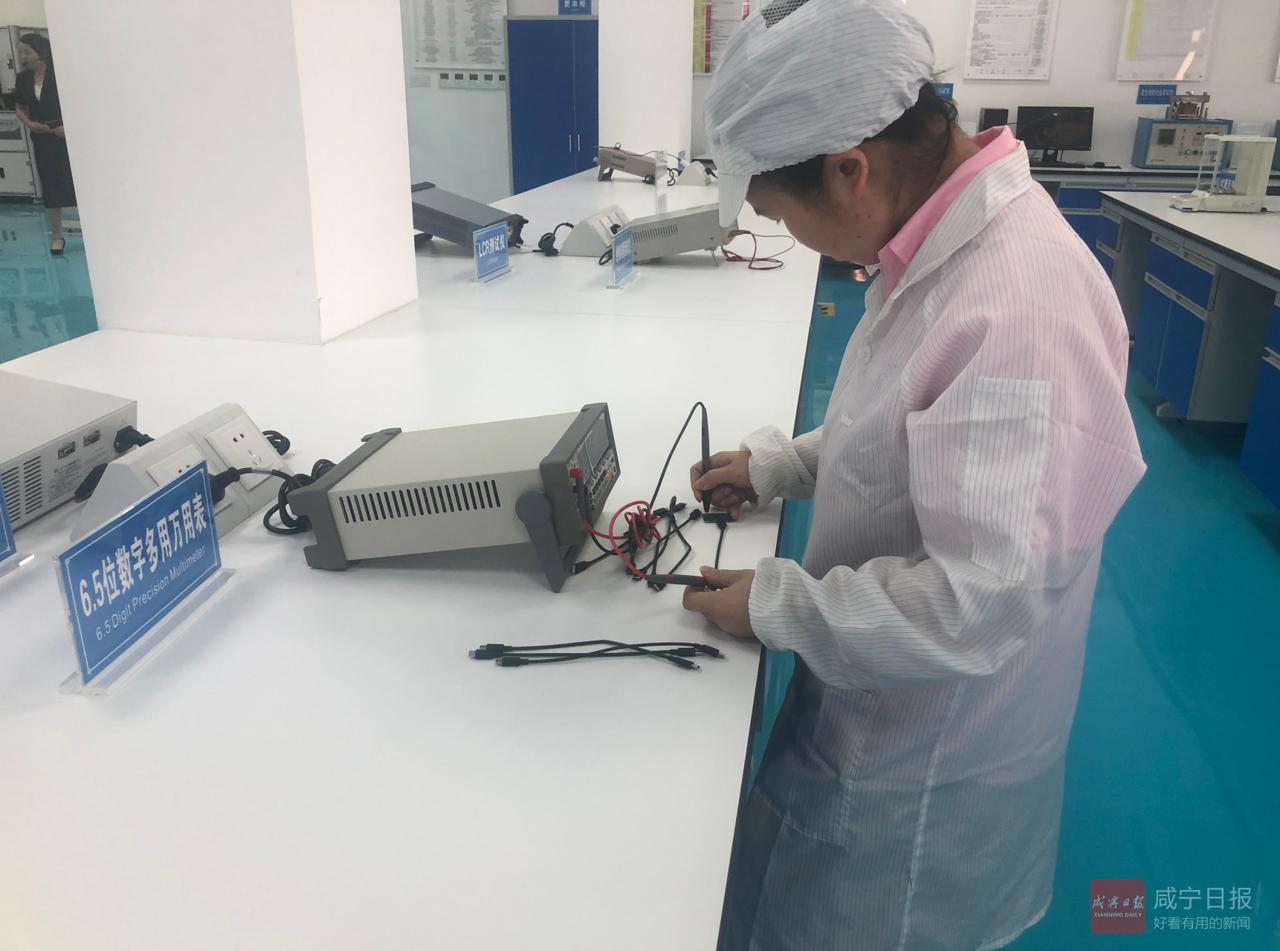

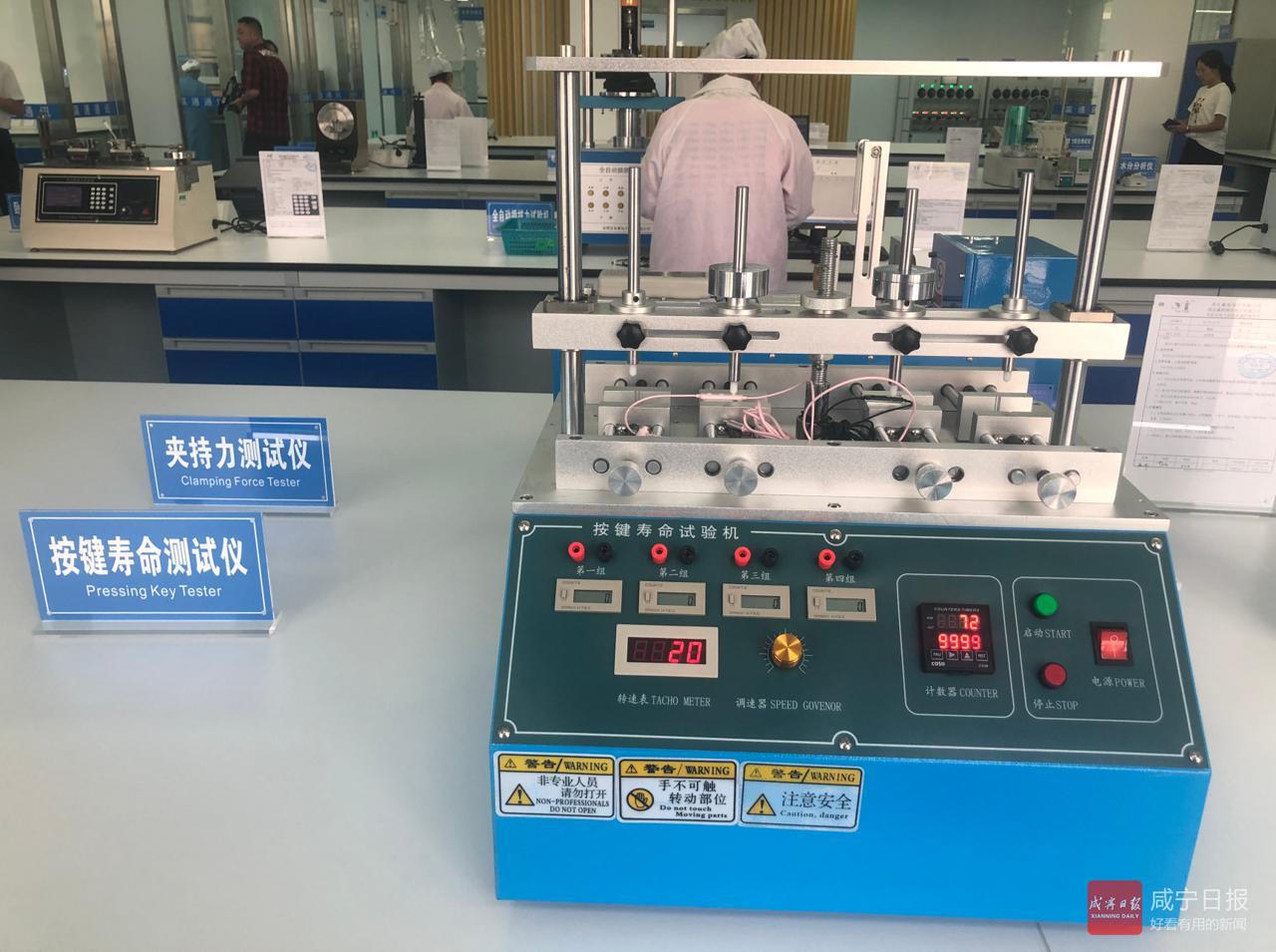

“这是一束转型发展的希望之光。”院长邱武说，研究院项目建设共投入1.2亿元，建有2楼产品检验检测中心和3楼院士专家办公区，检测中心拥有研发检测设备100多台套，可以开展蓝牙音频性能测试等70余类实验项目。

以服务创新、服务项目、服务专家为宗旨的产业技术研究院，是以智能耳机领域技术创新为主，推动跨领域交叉研发，促进湖北省乃至全国电子信息产业技术发展的综合公共服务机构。目前，已入驻中科院光学研究所、武汉大学、武汉科技大学等8所高校团队47名教授专家。

“团队将致力于机电产业生产、检测设备研发，为通城电子信息产业发展提供更多研发成果。” 武汉科技大学研发团队负责人刘振兴说，作为中国自动化学会专家，他的团队对与通城县电子信息产业技术研究院满怀信心。

电子信息产业是通城县五大支柱产业之首，拥有瀛通电子、三赢兴科技等27家规上企业，肩负着“十四五”时期打造百亿支柱产业的重任。受地域、发展水平等多方面因素影响，技术创新能力不足一直是该产业高质量发展的短板。

“研究院畅通政产学研联动渠道，着力搭建好通讯线材产品样机加工与测试、电子信息产业资源信息共享等六大平台，近期将集中突破一批关键共性技术难题和产业发展卡脖子问题，有力推动电子信息人才引进与科研团队建设，为百亿大产业科研创新提供样本与示范。”县科经局局长华雄说。

中天云母科技园 锚定高端产业链

“新厂区生产的都是中高端绝缘产品。”7月20日，在位于通城石南镇的科技园，湖北中天云母制品股份公司常务副总经理汪宏伟带领记者参观一条条新投产的生产线。

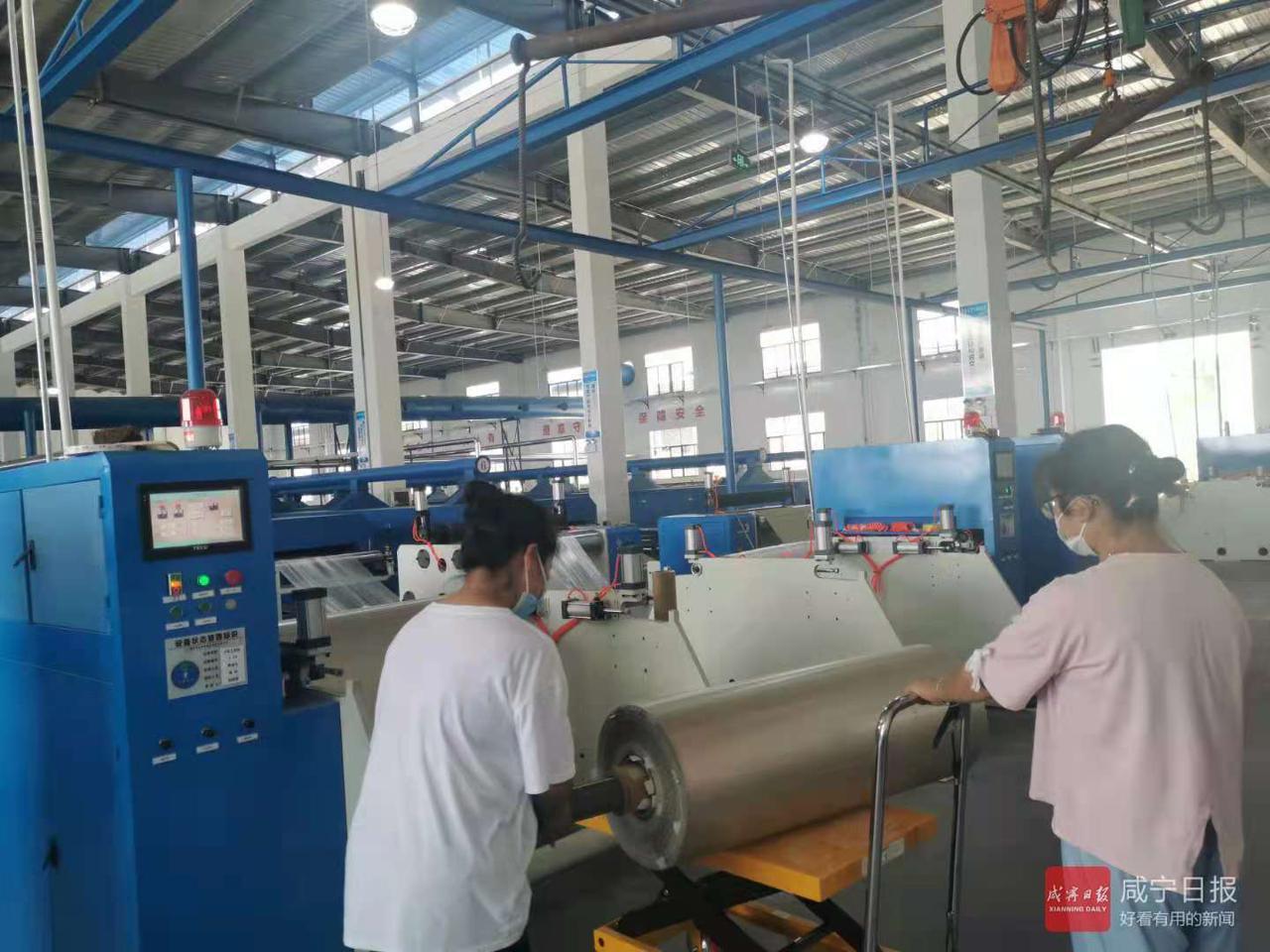

“16条生产线生产新能源绝缘材料，12条生产线生产高端云母带。” 汪宏伟如数家珍般介绍，新生产线于6月28日投产，产品耐酸耐碱耐高温，广泛应用于汽车、铁路、机电、家电、冶金、航空等行业。由于技术含量高，市场供不应求，订单已排到今年年底。

通城县中天云母制品有限公司是一家专业研发、生产、销售云母绝缘材料并具有自营进出口权的高新技术企业，1990年创办于马港镇工业园，经过30年滚动发展，年产云母制品达到6000多吨，产值1.9亿元，生产“众天”品牌的各种规格和型号的云母纸、云母板、云母带等电工绝缘材料，获评“国家科技项目支持企业”、“国防科技后备储备企业”、“湖北省高新技术企业”、“湖北省名牌产品”等荣誉。

“企业要转型升级，向产业链中高端迈进。”在绝缘材料行业，云母纸、云母板、云母带等都是中低端产品，不仅利润率低，而且产能过剩，市场空间越来越小。去年以来，不甘“躺平”的中天云母决策者，开启了“二次创业”之旅，在县经济开发区支持下，到石南镇征地65亩，投资1.6亿元建设中天云母科技园项目，建成科技楼、综合楼和一号二号车间，28条生产线的设备投资超过1亿元，生产的新能源绝缘材料、高端云母带都处在绝缘材料产业链中高端。

“我们研发的云母带，长度达到2000米，居全国同行业第一。”董事长邱琼雄说，云母带越长应用领域越广，技术要求越高，传统云母带最长为1400米，公司研发的超长507型云母纸的制造技术改造项目填补了国内空白。

“‘二次创业’实现了产品转型升级，也实现企业产值倍增。”邱琼雄说，中天云母二期投产后年产能达到1万吨，年产值可望突破4亿元。

高新技术孵化园 产城融合新格局

通成新材料2017年入驻开发区坪山工业园，是一家从事硅酮密封胶产品研发生产的高科技企业。投产以来，企业产值每年以25％的速度递增，去年销售收入达到4亿元。“‘十四五’期间，公司每年增长亿元产值、百万元税收，年产值将达到10亿、税收过千万，成为全省隐形冠军企业。”董事长黎凌刚信心满满。

平安电工集团2018年入驻开发区坪山工业园，是通城县省级金种子上市后备企业，主要产品有云母纸、云母板、云母带、无碱玻纤布、有机硅树脂等八大系列1000余个品种，耐火云母带等20多个产品技术居于国际先进、国内领先水平。董事长潘协保表示，将投资8亿元深耕产业链，打造云母绝缘材料领域的“世界冠军”。

……

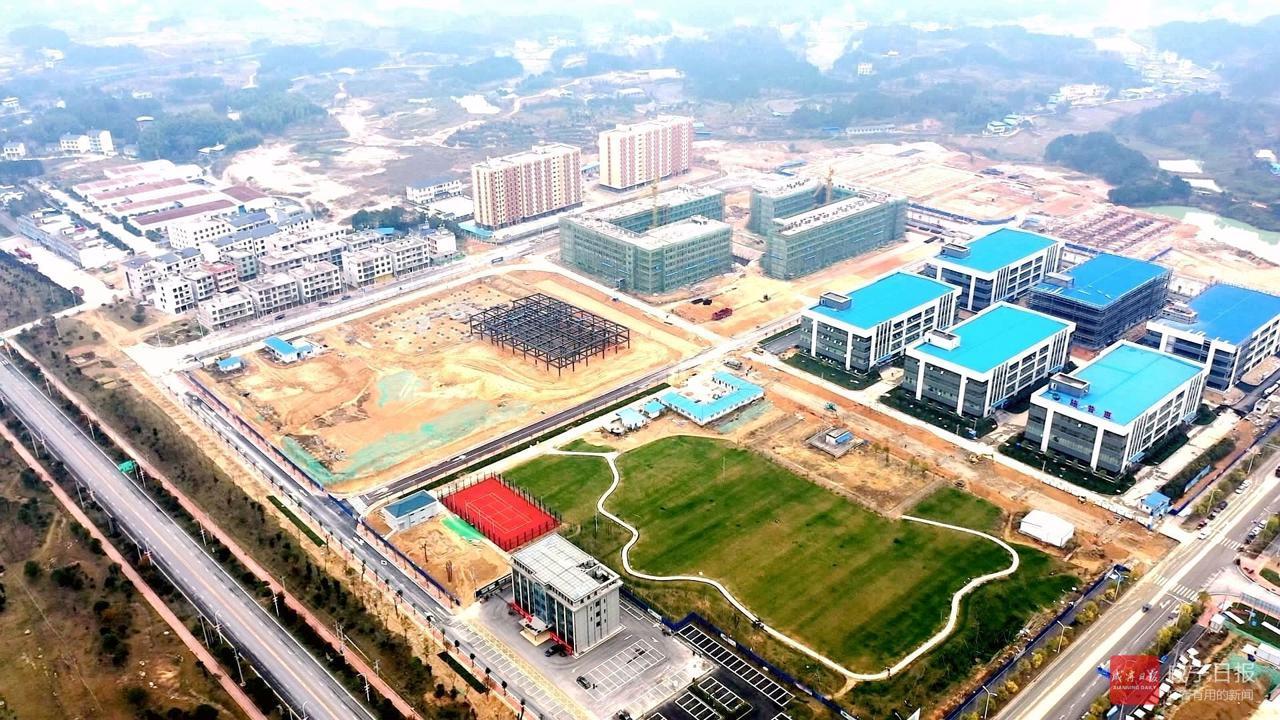

几年前，紧邻杭瑞高速出口的通城县大坪乡坪山，还只是一个名不见经传的村落。“坪山高新技术产业孵化园”项目实施后，这里发生了沧海桑田般的变化。平安电工、通成新材料、永豪电业、玛耐伦、铱伦电子、精创电子、格莱德电子等30多家规上企业纷纷入驻，正在将这里打造成为一座宜居宜业的产业新城。

开发区管委会主任续红林介绍，孵化园项目规划用地面积3400亩，计划总投资39.06亿元；累计征收土地2800亩，目前完成投资20亿元。“一纵三横”路网建成通车，工业水厂投入使用，经开污水处理厂试运营，10栋共10万平米标准化厂房主体工程完工，电力、通讯设施已接入，产品研发中心、员工公寓楼、餐饮楼等配套工程及水、电、路、气等基础设施一应俱全。企业拎包可入驻，进厂可开工。

产业兴园，还需“链”上提升。续红林说，将围绕特色产业招商引智，不断补链延链强链，让孵化园这座蕴藏着改革创新、开放开发的智慧新城，成为通城精英回归创业创造的新高地和县域经济高质量发展的新引擎。

责编：张欢

编审：向东宁

本文来自【咸宁日报】，仅代表作者观点。全国党媒信息公共平台提供信息发布传播服务。

ID：jrtt

精细家装电路施工图解

1.顶上是二级吊顶，就以他为例，说一下顶内的电线做法。

2.提醒大家一下确每一根电线都要串线管保护

筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。

3.通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

4.这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。

5.现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了（吊顶内）。

6.每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业。

7.电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。

8.上属电线盒内的接头处理是这样的。

9.这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。

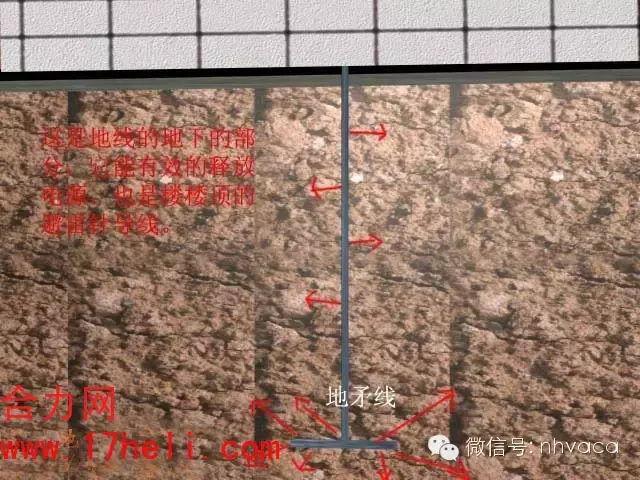

10.所以大家注意地线的重要性，在拉插座的同时不要忘了地线。

11.在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。

12.做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。

13.说到家庭装修电工的第二步了，下面就说家庭装修电工的第三步。

第三步；对现有的强电、弱电的开关插座的综合布置，当然是在您设计好的图纸上到墙面的过程，强电、与弱电有无冲突，这里说明一个规则；

1） 弱电与强电可以在一个线槽内，但不能在一个线管内。

2） 强电、弱电的插座相隔距离最少30厘米。

3） 线管的美观不是以横平竖直而论的，而是以最近的距离和最少的折弯算是科学的，经济的，合理的。

4） 现在做地暖的很多在地下布线的要尽量的靠墙边。因为地暖的热量会加速电线的老化。

下面就可以在墙上弹上墨线了，在这里提示一下，要先弹上弱电、强电的墨线痕迹，但在开槽的时候要先强电后弱电的顺序一步一步的做，不可混淆。

如果墙内的线管有空间最好还是利用上，每开一米都有破坏线管的风险。所以我在做工程的时候总是想找物业公司提供的图纸，在以后切线槽的时候就不会切坏原线管了。

14.下面我接着给大家说家庭改电的第四、五步

第四步：剔线槽

这个工作算是最好做的了，只要注意不要把墙内的线管切坏就行了。

第五步：埋线管，布线。

在这个步骤上有几规则；

1） 是线槽的深度是线管的直径+1厘米的抹灰层可以了，

2） 先做了线管后再串线，

3） 线管内不能有接头，（包括强弱电）

4） 各项电线不能搞混了，（所有的开关都是控制的火线，（220V），零线（0V）地线，三根电线最好用三个颜色），混淆线项会造成短路。布线是从埋线管开始的，先把线管截好，用握簧在拐弯处握弯，一般都不用弯头的。

布线应注意的问题1

装修如何布线应该注意些什么？

在家装电路施工中特别需要关注以下几点：

一.施工人员应具有当地劳动部门核发的在有效期内的岗位操作证书。

二.所使用的材料应是国标产品，或具有安全认证标志（长城标志），以确保安全使用寿命。

三.施工应严格执行规范和工艺标准

1 进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内,用水泥砂浆抹平,使之固定在墙内。如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。

2 电路改造工程的施工规范 开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。 插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。安装电源开关的方法与插座盒的方法一致。

3.电线应使用铜线，并按用电容量进行配置。不可太细。建议空调的线径用4平方毫米电线；插座用2.5平方毫米电线；普通照明灯具用1.5平方毫米电线。电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；零线、相线、地线应用不同颜色的电线。

4.布线应用暗管布线施工 ，电气布线时，暗管铺设需用PVC管，明线铺设必须使用PVC线槽。施工时避免因剔凿造成墙面裂缝，破坏墙体结构。敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。空调、照明、插座应分路控制，一般至少四路。照明走一路、空调走一路、插座走三至四路。这样做的好处是，一旦某一线路发生短路或其他问题时，停电的范围小，不会影响其他几路的正常工作。

电源线距电话线、电视机线距离应大于50厘米，管路应与结构进行固定。所有开关、插座、灯位处均应安装接线盒。此外，如果管路过长或拐弯过多时，应间隔一定距离便设一接线盒。管路内严禁有电线接头。电线保护管的弯曲处，应使用配套弯管工具或配套弯头，不应有褶皱。配电控制开关应按规范要求合理配置。配置过小会导致使用不便，过大则不能保证安全用电。还有一点十分重要，这就是在施工时应该先安装管路，然后再穿导线，这样就可以避免将来进行换线时，出现导线无法抽动的现象。此外还要提醒您的是，在您的家装工程竣工时，别忘了向施工单位索要一套电气线路竣工图，以便于您今后进行维修。

布线应注意的问题2

先在线管里放铁丝，然后安装线管，最后穿线的时候就有铁丝引导了。

规范：

(1)施工前要充分考虑备功能区域所需的电器及照明设备，并以此为依据粗略计算每路电线相应匹配的电线截面积、应尽量采用优质钢芯护套线及暗装接线盒，以免老化和折断，造成面板安装困难。

(2)绘制各居室电路分布图，并以各种灯具、开关、插座和配电盘定出坐标及高度，以确定路线的走向和分支汇合。电线最好选用不同颜色，以便识别不同的回路。

(3)最好将电源线外穿阻燃管材后再敷设；在可燃结构的顶棚内，一定要加穿阻燃管树，同时在顶棚外应设置电源开关，供必要时切断电源用。所有导线的接头，都应在接线党内。

(4)室内线路每一分路总容量，不应超过3000瓦；每一单相回路的负荷电流，—般不超过15安；使用空调等大容量家用电器时，应设置专线。

(5)开关安装高度一般离地面120—335厘米，插座高度一般为20—30厘米，配电盘高度以180—200厘米为宜，若家中孩子幼小，应以确保安全为原则，对这些部件的安装高度进行调整。

1.接线盒埋穴方法如下：

(1)画框线：根据需要，在墙面的合适处画出埋穴位置，并比照接线盒大小(四周放大2—3毫米)，画出开凿范围框线(两个装盖孔应保持水平)。

(2)凿框线：以平口凿沿柜线垂直凿出深沟，然后从框内向框外斜凿去砖角，反复进行，并注意不得崩裂框线。

(3)凿穴孔：将框内多余砖角凿去，直至深度略大于接线盒高度，不得过浅或过深。

(4)修乎穴孔：凿平埋穴四周与穴底，以放人接线盒端正、服帖为宜。

2.线管埋槽

(1)起凿：在墙面上面出线管定向，可以水平，所以垂直，也可以倾斜；可以是直线，也可以有适度的弯，但要保持流畅.

(2)加深：沿走向线凿去砂浆层与砖角以形成线槽，为避免崩裂，以多次斜凿加深为宜，深度略大于线管直径。

(3)修平线槽：将线槽修乎，尽可能保持宽狭一致，转弯处应以圆弧连接(尽可能不转弯，以免热弯线管费事)。

(4)在槽底以冲击钻钻孔，以便敲人木楞在木橛上钉钉以固定线管，注意木橛顶部应与槽底平齐。

3．管盒现埋

(1)现埋接线盒：装正接线盒，敲去安装孔盖，对准线槽，并使装盖面稍稍伸出砖砌面，且低于粉刷面3—5毫米，再用调成膏状的水泥粘牢。

(2)线管加工：通常选用直径为17毫米的PVC塑料管作线管。此种线管切割时可用手工锯开，弯曲时可直接冷弯，但内部应塞入弯管弹簧(直径略小于线管直径)，弯后将弹簧取出(事先穿入细铁丝)。如确有必要接长时，可在相同管径的端头套上一小段大一号的线管，以专用接口胶粘牢。此外．弯管处也可采用波纹管，以便于弯曲。

(3)线管现埋；在线管中穿入引线后(以细铁丝为准)，将线管伸入接线盒的安装孔内1厘米以上，并逐段推入管槽底，利用木橛铁丝逐段初步固定(不可太紧)。然后逐段整理，使线管服帖后立即固定，再以1：2的水泥砂浆填封线管直至平齐粉刷面(可低1—2毫米)。待砂浆凝固后，切去接线盒内多余线管，保持伸人2—3毫米。一般而言，线槽内的线管最好不采用接长法，而将短管用于短处。

4．管线安装

1)穿线引入。

利用线管内事先穿入的引线，将待装电线引入线管之中。引线采用直径1．2毫米(18号)或1．6毫米(16号)的钢丝，将端头弯成小钩插入管口，边转边穿。若弯管不易穿引，可采取两头对穿的方法，具体做法是一人转动一根钢丝，感觉两钢丝相碰时则反向转动，待铰合一起，则一拉一送，即可穿过。注意，至少要有一根钢丝要大于管长。

2)带线。

利用引线可将穿人管中的导线带出，管中的导线可能有2—5根，应一次穿入。

接线盒的作用

在家居装修中，接线盒是电工辅料之一，因为装修用的电线是穿过电线管的，而在电线的接头部位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用，电线管与接线盒连接，线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。

一般国内的接线盒是86型的，就是大致在100×100毫米左右，配接线盒盖（或者直接配开关和插座面板），一般是PVC和白铁盒材质。

家庭供电模式

家装非三相五线制供电即单相供电(开关、插座)通常用红色，为什么让维修人一目了然，控制线白色。单相插座三孔的相线也红色、中性线(另线)谈蓝色、接地线兰绿双色。

开关的类型

N联表示一个开关面板上有N个按钮。

N控表示一个（或一组）灯具由N个开关可控制，这N个开关中的任一个就叫N控开关。

所以单联单控开关就是一个开关面板上只有一个按钮，且仅由这个开关按钮单独控制灯具；

双联单控开关就是一个开关面板上有两个按钮，且这两个开关按钮分别单独控制两个（组）灯具；

三联单控开关就是一个开关面板上有三个按钮，且这三个开关按钮分别单独控制三个（组）灯具；

三联双控开关就是一个开关面板上有三个按钮，且这三个开关按钮每一个都与另一处的一个开关按钮同时控制其对应的那个（组）灯具；比如卧室的灯具就可采用双控，进门处可设一个开关，床头可再设一开关，灯灭的时候按任一个灯就亮，灯亮的时候按任一个，灯就灭单相电就是一根火线一根零线,共两根线,插座也只要两极,但有时电器带一根保护接地线,这时就要有三极插座,将两极和三极的插座组合成一只双用插座,这就是单相两极,单相三极组合插座。如果单相三级插座边上加一只开关，就变成了单相三极带开关插座。

漏电保护器

漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。它有单相的，也有三相的。

由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

一、电流型漏电保护器的分类

按动作结构分，可分为直接动作式和间接动作式。直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

在型式上，按保护器具有的功能大体上可分为三类：

（1）漏电继电器。只具备检测、判断功能，不具备开闭主电路功能。

漏电缆电器分组装式和分装两种。

组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。分装式是将漏电脱扣器分离出来，再由外部接线连接。

（2）漏电开关。同时具备检测、判断、执行功能。它是漏电继电器和开关的结合体。

（3）漏电保护插座。将漏电开关和插座组合在一起，使插座具备触电保护功能。适用于移动电器和家用电器。

二、电流型漏电保护器的工作原理

图2为漏电保护器的工作原理图。图中LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。电源相线和中性线穿过圆孔成为零序互感器的一次线圈。互感器的后部出线即为保护范围。

正常情况下，三相负荷电流和对地漏电流基本平衡，流过互感器一次线圈电流的相量和约为零，即由它在铁芯中产生的总磁通为零，零序互感器二次线圈无输出。当发生触电时，触电电流通过大地成回路，亦即产生了零序电流。这个电流不经过互感器一次线圈流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。

由工作原理可见，当三相对地阻抗差异大，三相对地漏电流相量和达到保护器动作值时，将使断路器掉闸或送不上电。同时三相漏电流和触电电流相位不一致或反相，会降低保护器的灵敏度。

电流型漏电保护器可实施分级保护，以达到选择性动作。

三、电流型漏电保护器的额定值

（1）额定频率为50HZ。

（2）额定电压Un为220V，380V。

（3）辅助电源电压Usn为：直流为 12、24、40、60、110、220V；交流为12、48、220、380V。

（4）额定电流In为6、10、16、2O、25、32、4O、 50、（60）、63、100、（125）、160、200、250A。带括号的不优先推荐采用。

（5）额定漏电动作电流In·dz为0.006、0.01、（0.015）、0.03、（0 .05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。带括号的值不优先采用。

（6）额定漏电不动作电流的优选值为0.5I n·dz。

（7）漏电保护器的最大分断时间：

l）* 直接接触保护。当动作电流I n·dz≤0.03A时，若保护器流过的零序电流为1倍I n·dz时为0.2s，2倍时为0.1s，流过0.25A时为0.04s；

2）间接接触防护。流过l倍时为0.2S，2倍时为O.1S，5倍时为0.04s；

延时型漏电保护器只适用于间接接触保护，其In·dz＞0.03A。延时保护延时时间的优选值为0.2、0.4、0.8、1、1.5、2s。

四、应用范围

漏电保护器的应用范围如下：

（1）无双重绝缘，额定工作电压在110V以上时的移动电具。

（2）建筑工地。

（3）临时线路。

（4）家庭。

防止直接接触带电体保护的动作电流直为30mA，0.1s内动作。

可按需要安装间接接触保护的漏电保护器。

五、安装要求

（1）被保护回路电源线，包括相线和中性线均应穿入零序电流互感器。

（2）穿入零序互感器的一段电源线应用绝缘带包扎紧，捆成一束后由零序电流互感器孔的中心穿入。这样做主要是消除由于导线位置不对称而在铁芯中产生不平衡磁通。

（3）由零序互感器引出的零线上不得重复接地，否则在三相负荷不平衡时生成的不平衡电流，不会全部从零线返回，而有部份由大地返回，因此通过零序电流互感器电流的向量和便不为零，二次线圈有输出，可能会造成误动作。

（4）每一保护回路的零线，均应专用，不得就近搭接，不得将零线相互连接，否则三相的不平衡电流，或单相触电保护器相线的电流，将有部分分流到相连接的不同保护回路的零线上，会使二个回路的零序电流互感器铁芯产生不平衡磁动势。

（5）保护器安装好后，通电，按试验按钮试跳。

六、运行维护

漏电保护器运行维护注意事项如下：

（1）应制订制度，专人维护，定期试跳，并做好运行记录。

（2）遇有问题，应分析处理，不得擅自退出运行，或有意识使其失效。

（3）在正常运行时跳闸，若原因为电动机启动或大电流冲击，则采取交替启动，适当调整定位，或带短延时躲过冲击。若系下雨等原因使漏电流增加造成，则可临时调节灵敏度。

* 直接接触保护为人体直接接触带电体的保护。间接接触保护为人体接触由于漏电等故障，使金属外壳带电的保护。

教室照明宜采用荧光灯具，荧光灯具的布置应该与黑板成直角排列，灯排之间的距离不应大于灯具允许的最大距高比。

制图室内灯管应该与图板成垂直方向布置。

阶梯教室安装平行于黑板荧光灯具，这些灯具必须装有乳白灯罩或棱镜罩。

住宅供电系统的设计，应符合下列基本安全要求：

1、 应采用TT、TN-C-S接地方式，并进行总等电位联结；

2、 电气线路应采用符合安全和防火要求的敷设方式配线，导线应选用铜线，每套住宅进户线截面不应小于10平方毫米，分支回路截面不应小于2.5平方毫米；

3、 每套住宅的空调电源插座、电源插座与照明，应分路设计，厨房电源插座和卫生间电源插座宜设置独立回路；

4、 除空调电源插座外，其他电源插座电路应设置漏电保护装置；

5、 每套住宅应设置电源总断路器，并应采用可同时断开相线和中性线的开关电器；

6、 卫生间宜做局部等电位联结；

7、 每栋住宅的总电源进线断路器，应具有漏电保护功能。

8、 住宅的公共部位应设置人工照明，除高层住宅的电梯厅和应急照明外，均应采用节能自熄开关。

插座数量：

卧室、起居室 一个单相三线和一个单相二线的插座两组。

厨房、卫生间 防溅水型一个单相三线和一个单相二线的组合插座一组。

设备容量 11.5~13.7KW

计算容量 6~6.85KW

Kx0.5。
