三相电系统基本原理是什么？常见接法与测量连接又有哪些呢？

民用电都是使用单相电，因为单相电线路铺设简单、单相电器设计简单成本低，同也完全能满足民用的要求。现在家用电器除了少部分转的和直接转换成热能的，多数电器都会对市电整流变压，最后用的是直流电或直流电再逆变的交流电（比如各种号称变频的电器），所以民用电没有用三相电的理由。

三相电主要用于工业用电，对功率巨大同时要求平滑的功率输出的工业设备三相电更适合一些。那么三相电系统基本原理是什么？常见接法与测量连接又有哪些呢？下面小编带大家一起来学习一下。

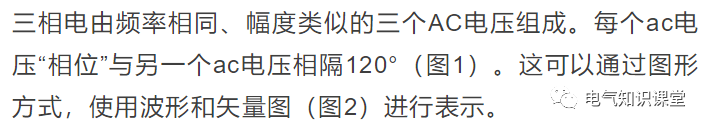

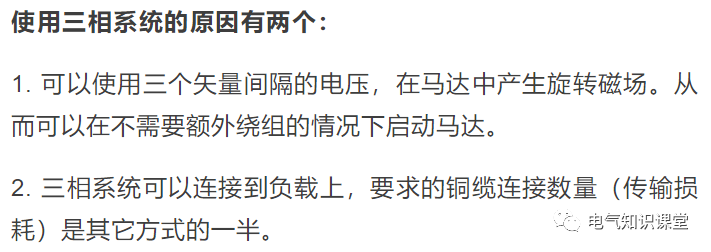

（1）三相电系统

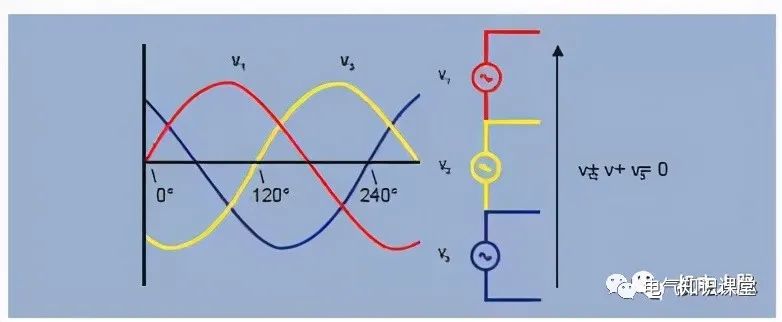

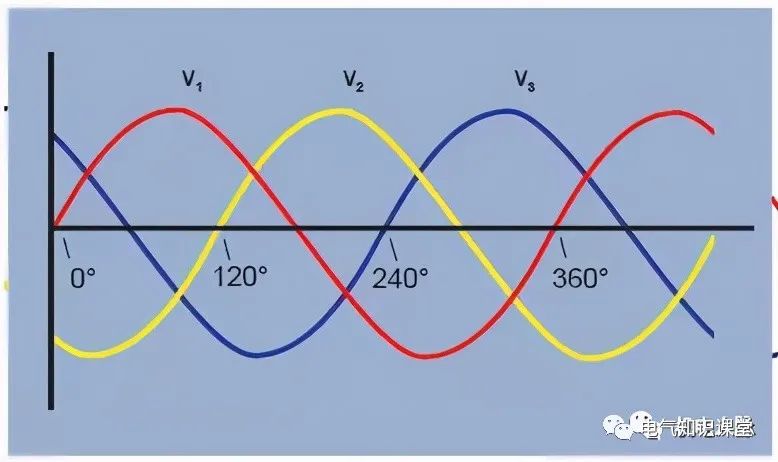

图1. 三相电压波形

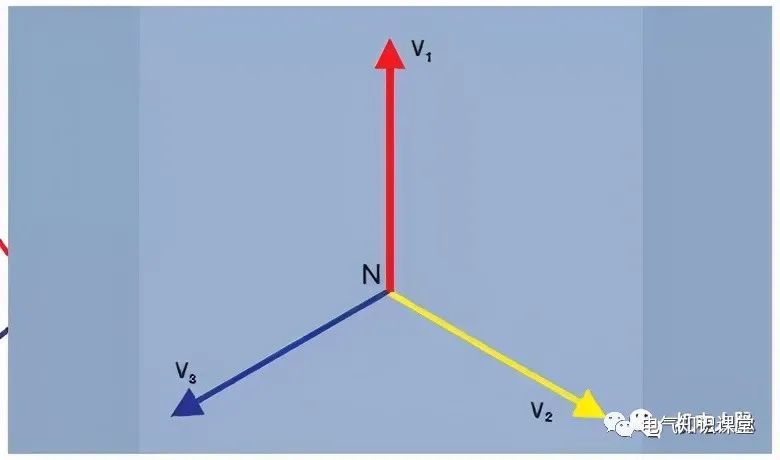

图2. 三相电压矢量

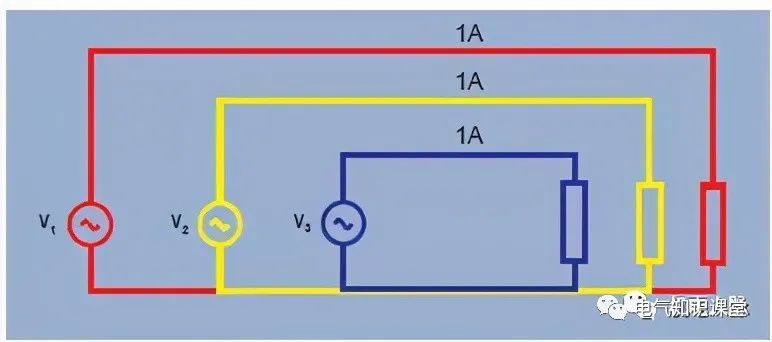

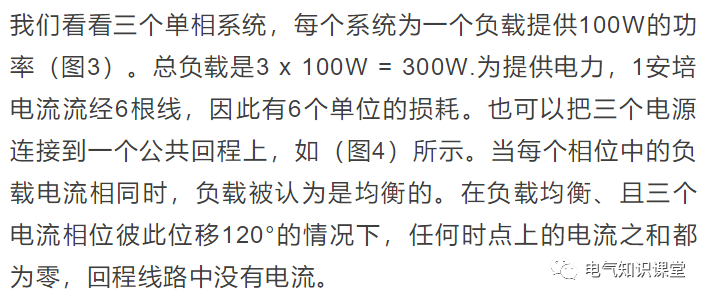

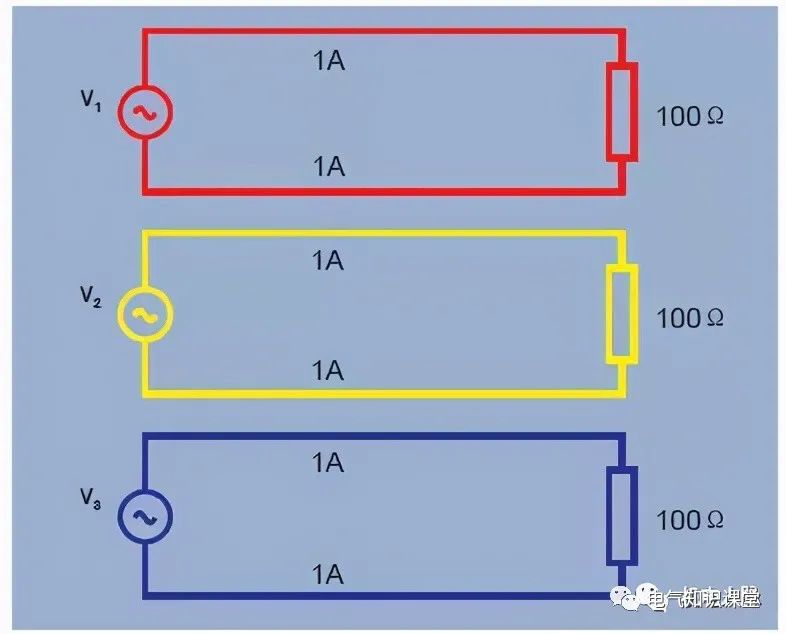

图3. 三个单相电源 - 6个单位损耗

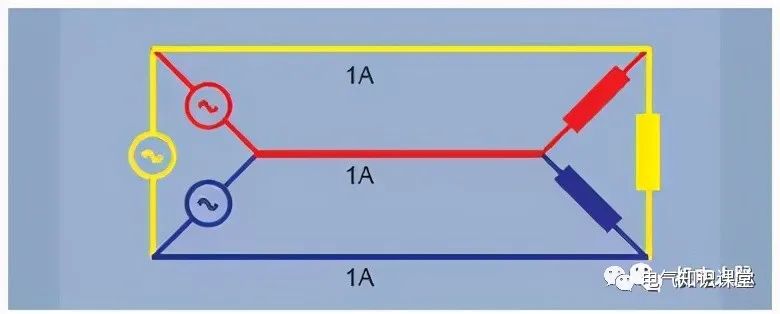

图4. 三相电源，均衡负载 - 3个单位损耗

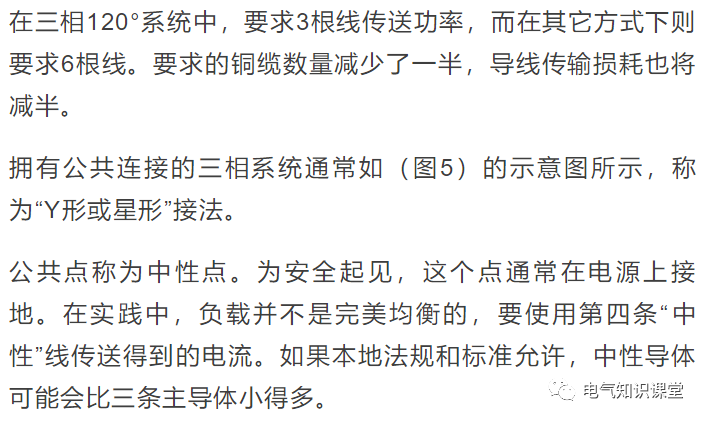

（2）Y形接法或星形接法

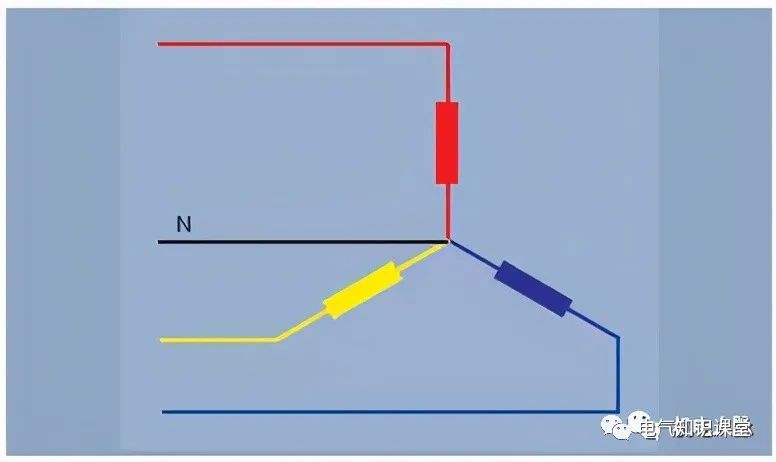

图5. Y形接法或星形接法 - 三相四线

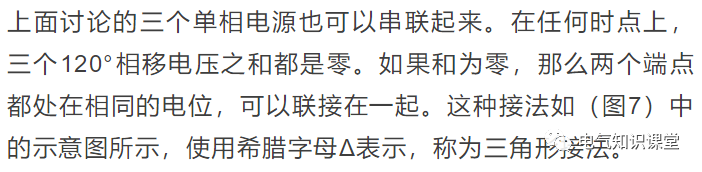

（3）三角形接法

图6. 任意时间的瞬时电压之和为零

图7. 三角形接法 - 三相三线

（4）Y形接法和三角形接法比较

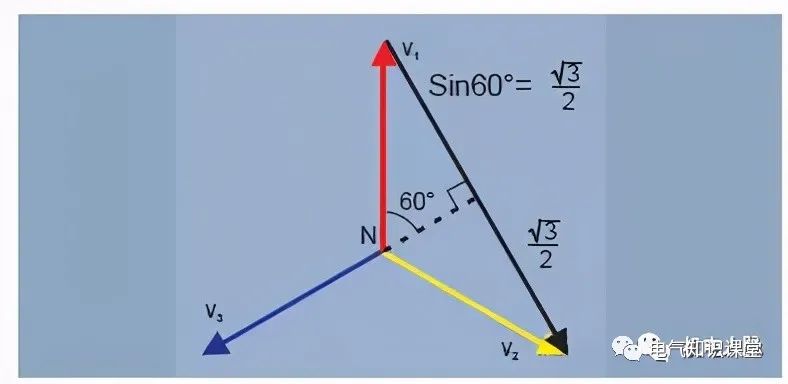

图8. V phase-phase = √3 x V phase-neutral

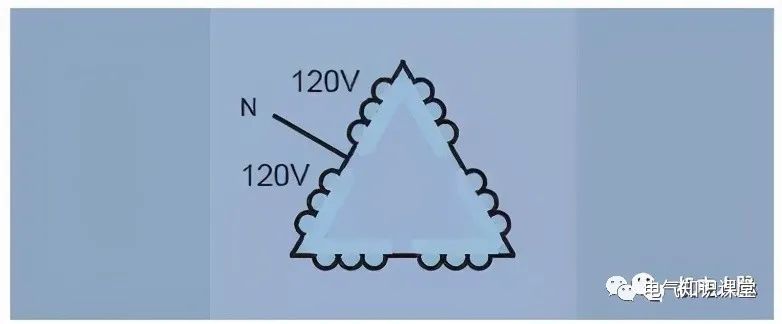

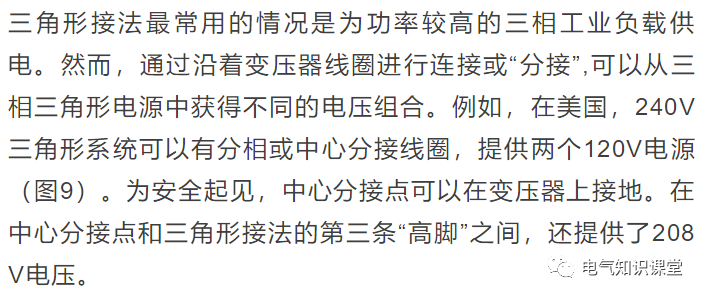

图9. 三角形接法，采用“分相”或“中心分接”线圈

（5）功率测量

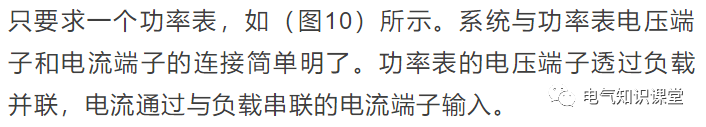

（6）单相功率表连接

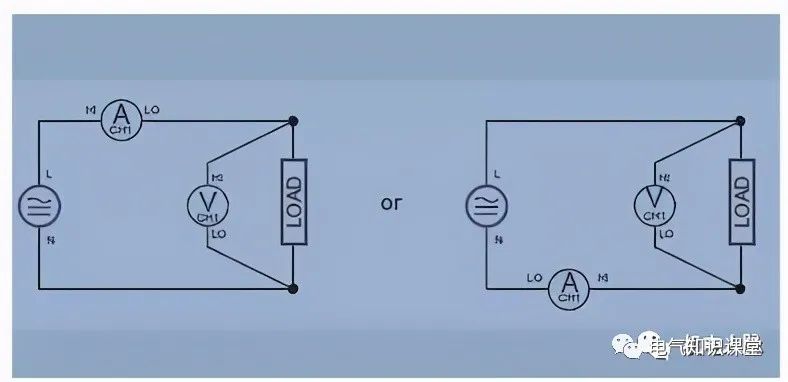

图10. 单相双线和DC测量

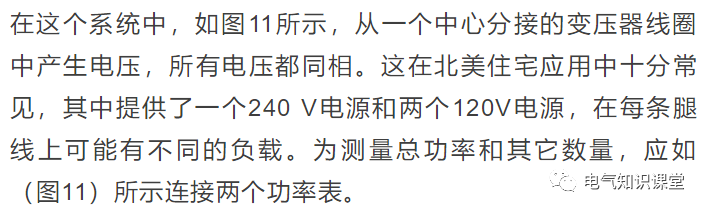

（7）单相三相连接

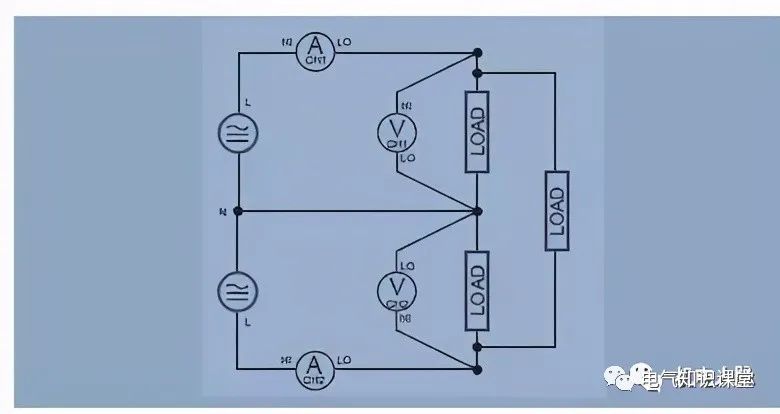

图11.单相三线

图12. 三线Y形系统

（8）验证三相Y形系统

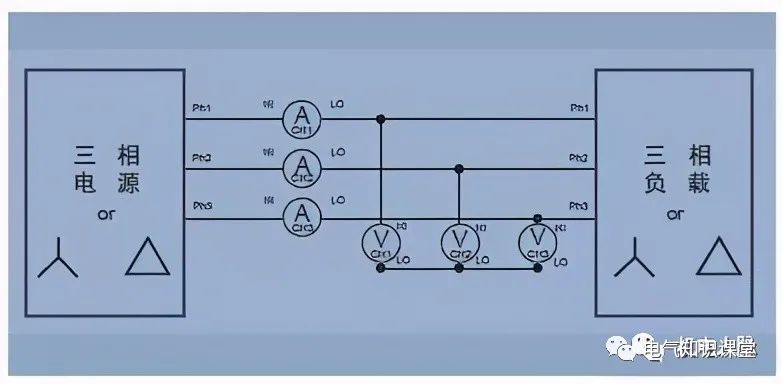

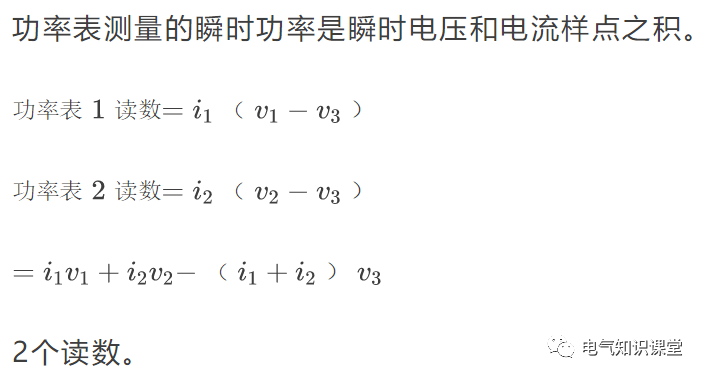

（9）三相三线接法 - 两个功率表方法

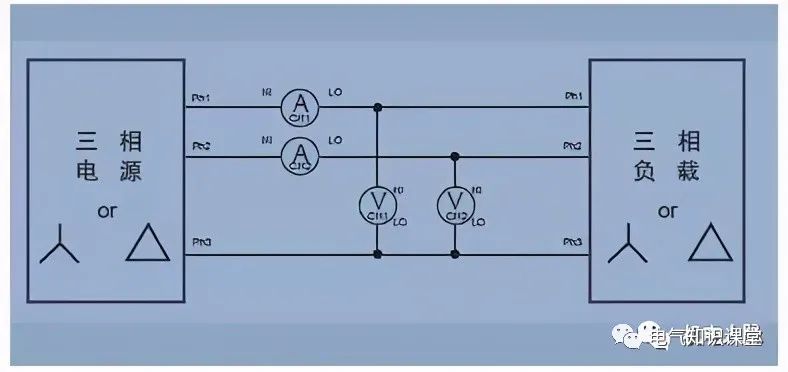

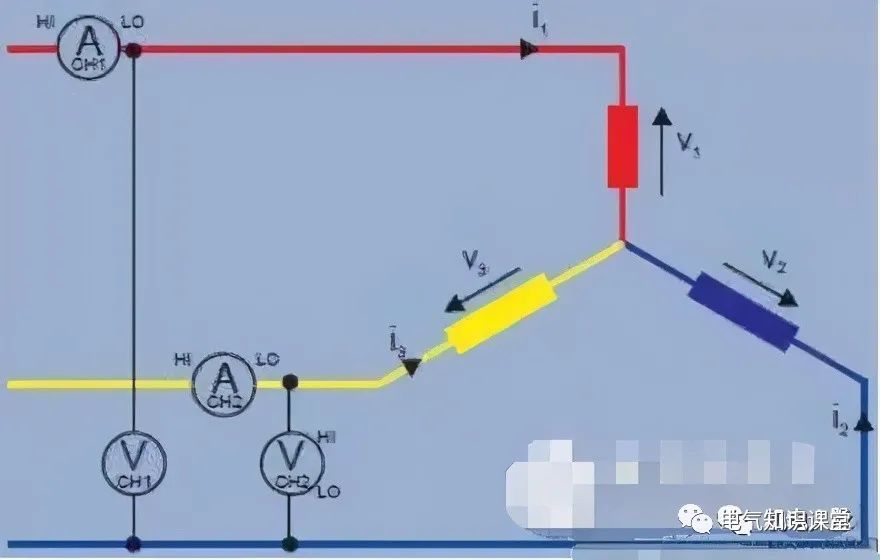

图13. 三相三线、两个功率表方法

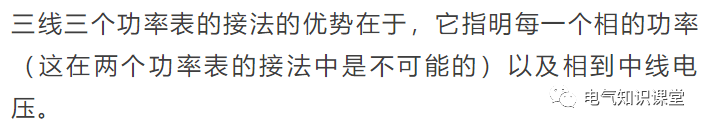

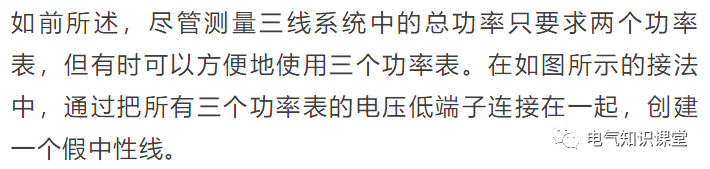

（10）三相三线接法 - 三个功率表方法

图14. 三相三线（三个功率表方法，把分析仪设置成三相四线模式）

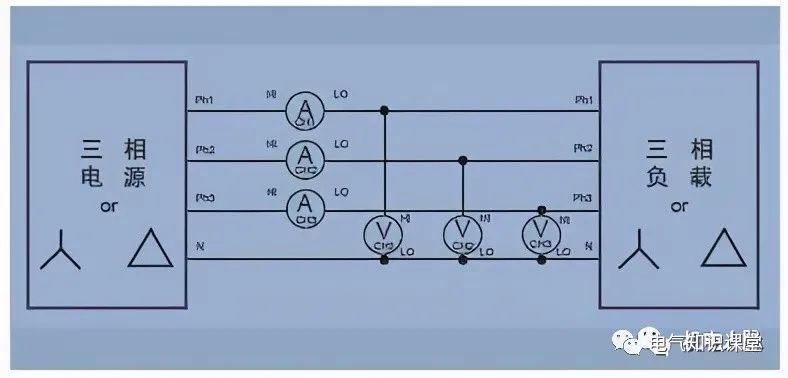

（11）三相四线接法

图15. 三相四线（三个功率表方法）

（12）配置测量设备

经常听到说三相电，那三相电究竟是什么？现在终于清楚了

对于家里水电的施工，不少的朋友们都比较重视，水电施工关系到自己将来的生活，而且水电施工也属于隐蔽工程，所以一定要注意施工的方法和技巧，在生活中经常能听到一些朋友们说三相电，但是不少的朋友们对于三相电并不太了解，那么三相电究竟是什么 ？我们来了解一下三相电的相关知识吧。

一、三相电究竟是什么？

三相交流电是电能的一种输送形式，简称为三相电。三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。相与相之间的电压称为线电压，任两相之间的电压都是380V。相与中性点之间的电压称为相电压，任一相对中性点的电压都是220V。(三相交流电因用途不同还有660V和6000V供电等)。

三相电是非常重要的。工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。而在日常生活中，多使用单相电源，也称为照明电。当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。

我们的生活离不开三相电的存在。它能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机。以三相发电机作为电源，称为三相电源;以三相电源供电的电路，称为三相电路。

二、三相电有什么作用？

首先我们来关注一下三相电到底有哪些功能?在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N(区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的)，故称三相四线制;在380V低压配电网中为了从380V相间电压中获得220V线。

三相电好不好呢?使用相电压供电时，如果缺零线，可以将设备的接地线作为零线使用，但要保证接地良好(一般工厂除三相四线制供电外，设备都设有接地线)。不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。

三相电和我们的生活密不可分。三相的是A.B.C之间380V的相间电压，用电器是三相电380V的电机或设备。发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。

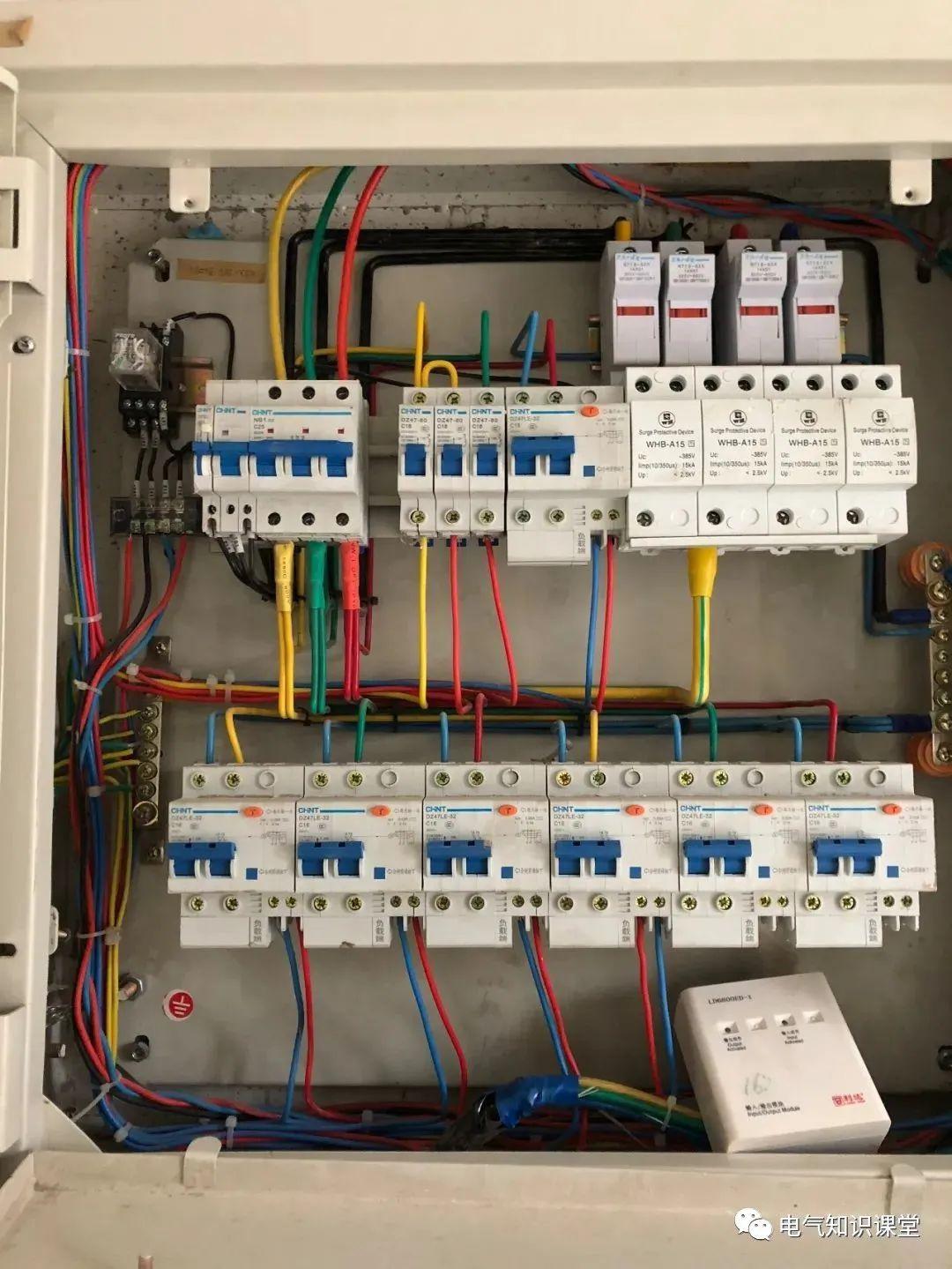

三、三相电怎么接线？

三相电的接法，四根线分别为，红、红、红、蓝，三根红线即是火线，电压为380v，任意一根红色线（即是火线）和一个根蓝色线（即是零线），电压为220v。一般有三根同色就是380v。单根单色的就是220v的。三相电在电源端(或称变压器)和负载端均有星形和三角形两种接法。

三相电的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三个相线。对于星形接法，可以将中点(称为中性点)引出作为中性线，形成三相四线制。也可不引出，形成三相三线制。当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。

三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。添加地线后，成为三相四线制。

星形接法的三相电，线电压是相电压的倍，而线电流等于相电流。当三相负载平衡时，即使连接中性线，其上也没有电流流过。三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

以上就是关于三相电究竟是什么 的相关介绍，相对于大家水电施工有一定的帮助。电路的施工是比较危险的，所以在施工的时候建议一定要请有经验的师傅来进行施工，这样才能保证家里水电施工的效果，想来入住新房了也会更加的方便，避免出现各种各样的问题。
