工地现场电工安全操作基本知识

1.电气设备的金属外壳必须接保护接零。

2.施工现场所有电气设备和线路绝缘必须良好，接头不准裸露。

3.开关箱周围应有足够二人同时工作的空间的通道，并有围栏及防水措施，电箱周围不得堆放任何杂物。

4.使用的手持照明灯（行灯）的电压应采用不大于36伏的安全电压。潮湿和易接触及带电体的场所照明，应采用小于24伏安全电压；特别潮湿场所、导电性能良好地面、金属容器内照明应采用不大于12伏的电压。

5.保护零线的颜色为绿/黄双色线，工作零线的颜色为浅蓝色，不得混用。

6.熔丝或熔体熔断后，不得随意加大规格或者用铜丝，铁丝等代替。

7.电气着火，应立即切断电源，使用干砂、四氧化碳或干粉灭火器，严禁用水扑灭电气火灾。

8.下班后，应拉闸切断电源，锁好箱门后方可离开。

今天小编的发文希望对大家有所帮助，如果您想要了解更多关于安全工程师的内容，请点击自定义菜单中的

工地施工用电如何做，知道这些知识才算得上是电工老师傅！

一、供电系统

建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：

1、采用三级配电系统；

2、采用TN-S接零保护系统；

3、采用二级漏电保护系统。

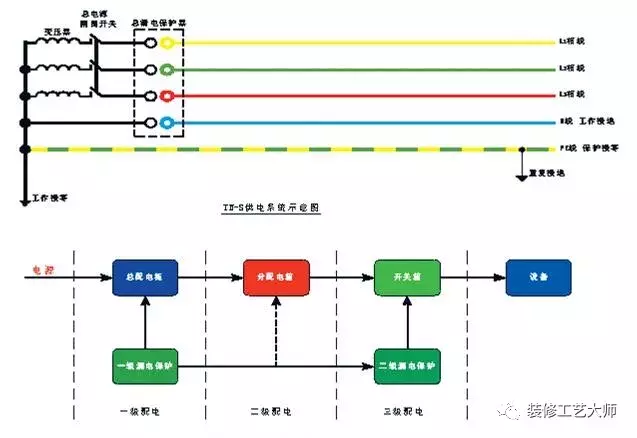

三级配电二级漏电保护示意图

二、 变压器防护

1 变压器防护做法

　（1）、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m高砖墙。

　（2）、居中位置设置金属防护门，刷油漆，上锁。门上悬挂“当心触电、禁止入内”安全警示牌。

2、搭设时应断电，禁止带电作业。

3 变压器防护图示

变压器防护效果图

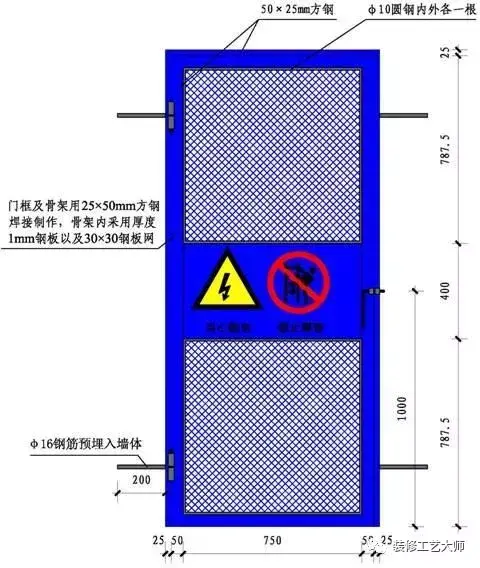

正立面（单位：mm）

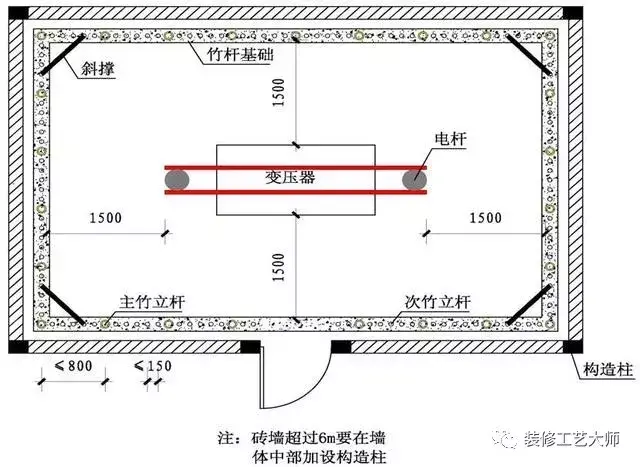

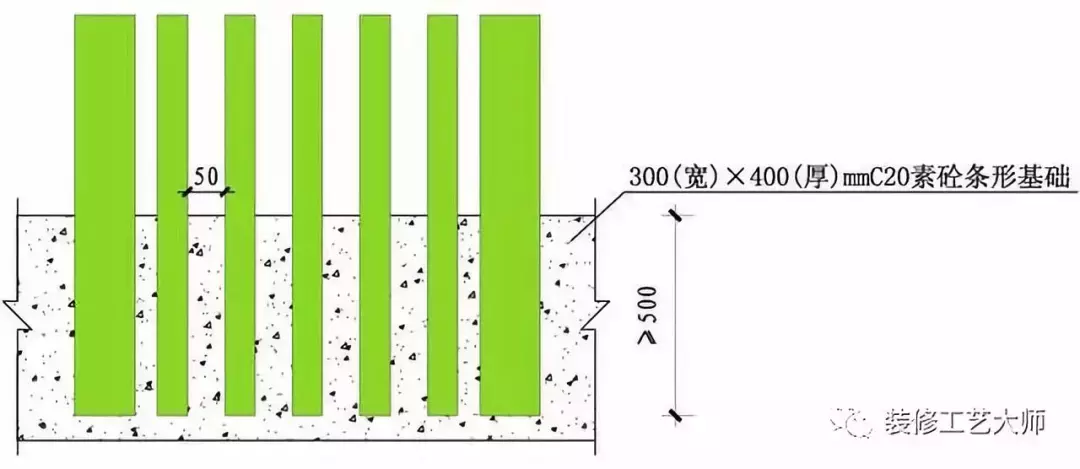

变压器防护示意图（单位：mm）

三、 配电房

1 、配电房设置要求

（1）、配电房位置尽量靠近变压器。配电房墙体采用砖墙砌筑，净空不低于3m，现浇钢筋混凝土屋面板，墙面抹水泥砂浆，外墙面刷涂料。配电房内设电缆沟、消防砂池。配电房内悬挂操作规程牌，配电柜上贴电路系统图。

（2）、在配电房处做工作接地并引出保护零线。接地装置的接地线不得少于两根，不得采螺纹钢，接地电阻应不大于4Ω。

（3）、配电柜前后操作部位铺绝缘胶板。

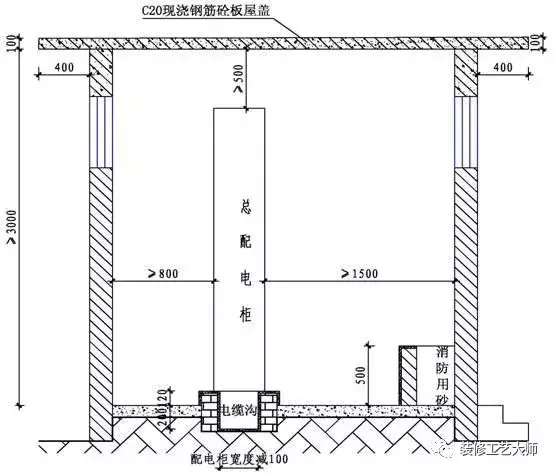

正立面图（单位：mm）

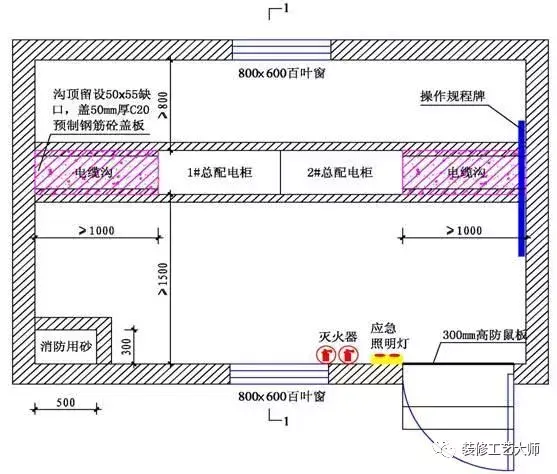

平面图

1-1剖面图

接地装置图（单位：mm）

四、电线、电缆敷设

电线可以架空、桥架敷设，不可以埋地；电缆可以选用架空、桥架、埋地敷设。电缆、电线严禁沿地明设和穿越脚手架。

电缆桥架敷设三维效果图

电缆桥架敷设平面图（单位：mm） 1-1剖面图（单位：mm）

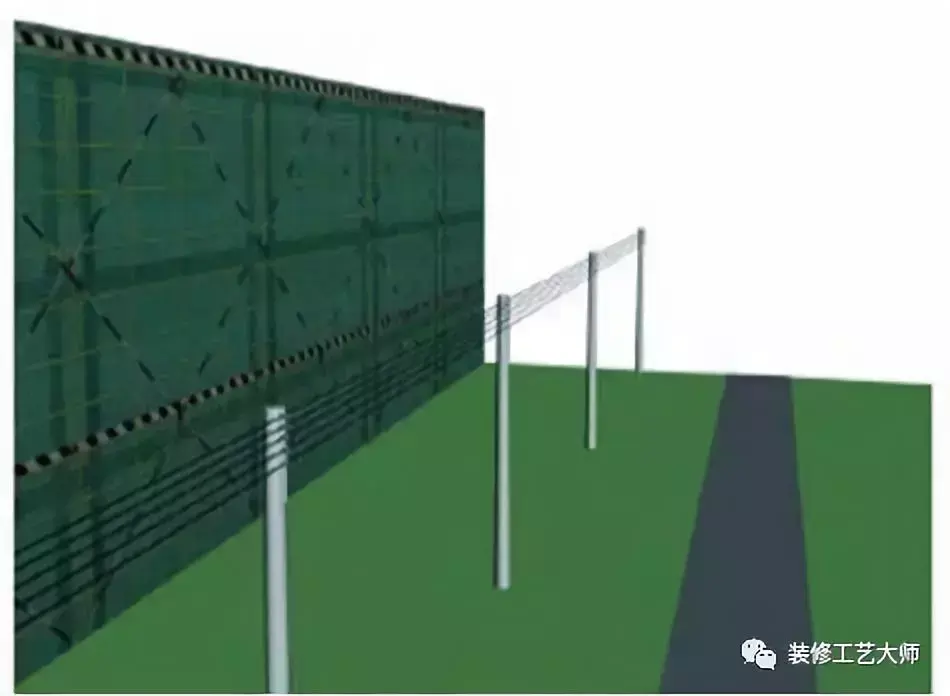

电线架空敷设效果图

电线架空敷设平面图（单位：mm）

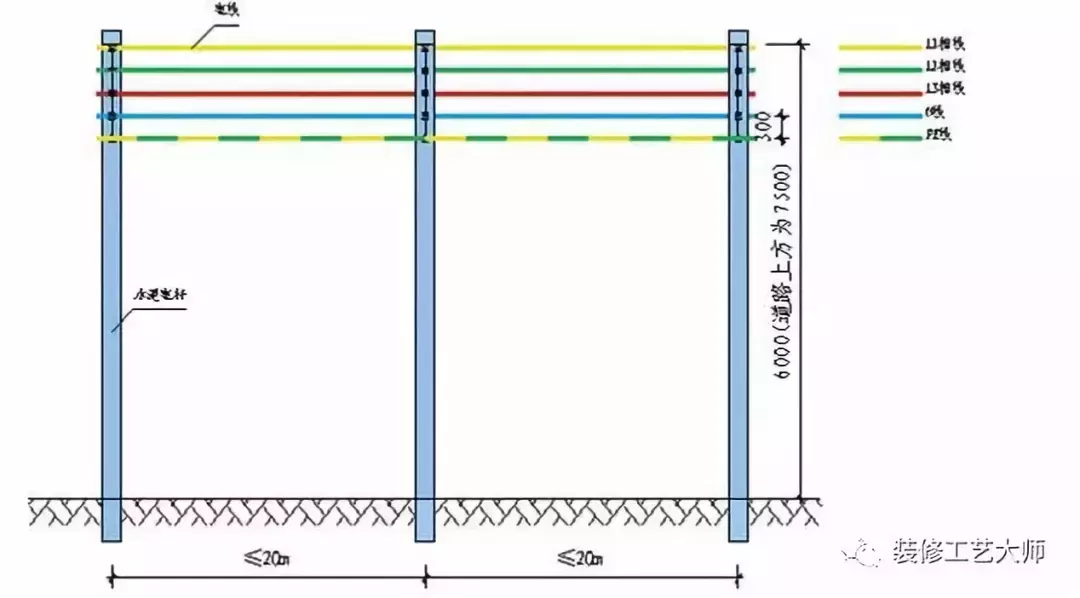

电线架空敷设立面图（单位：mm）

说 明：若架空敷设的电线在塔吊覆盖范围之内，要做防护顶棚。

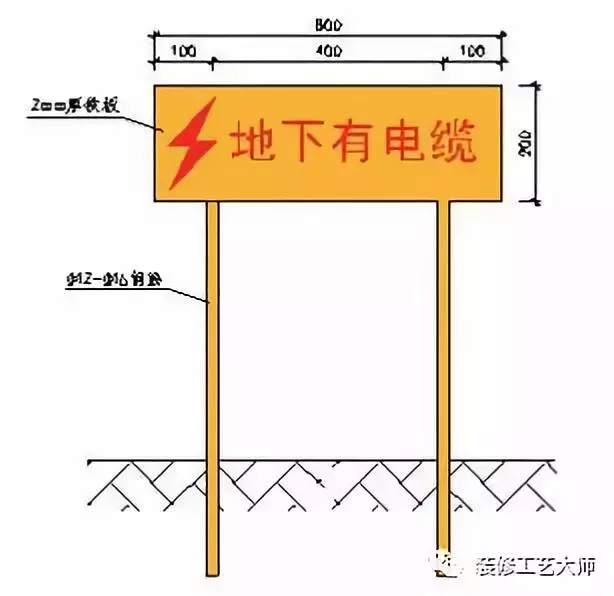

说 明：埋地敷设电缆应设标志牌。（单位：mm）

五、配电柜(箱)

配电柜（箱）应采用冷轧钢板及绝缘材料制作。所有箱门内侧均贴电路系统图，箱门均要上锁，箱门右下角标明电箱名称、责任人、电话、编号，右边居中位置粘贴闪电标志。固定式分配电箱必须有防护措施。

1 总配电柜

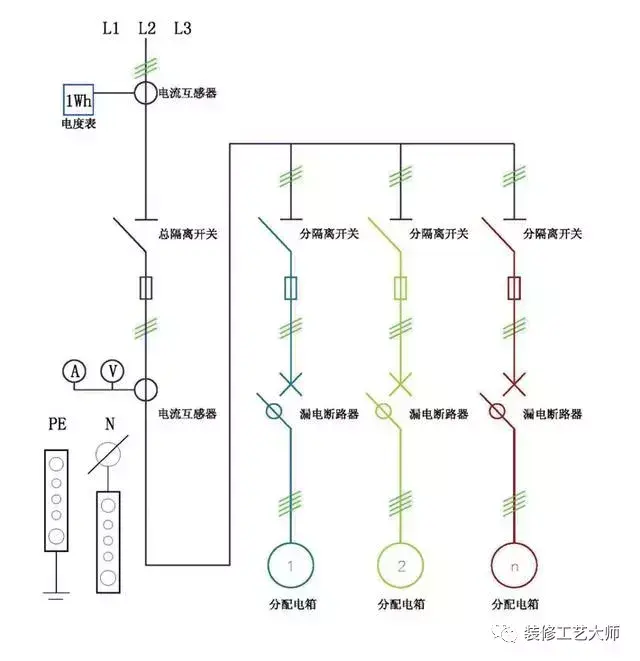

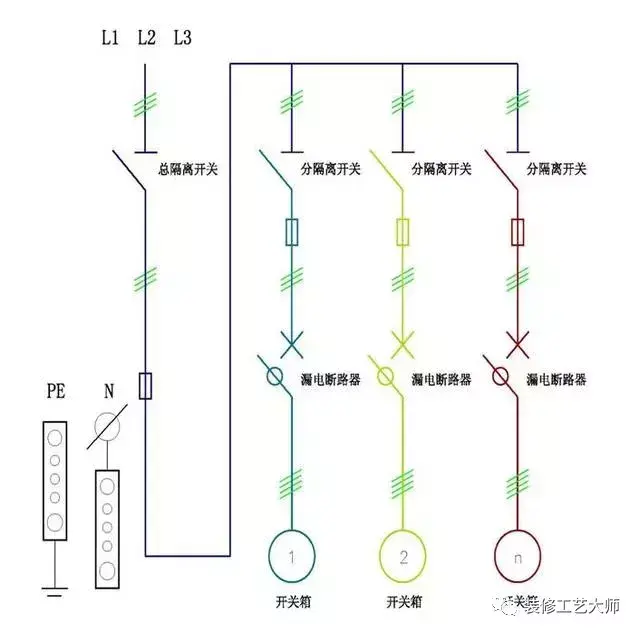

总配电柜系统图

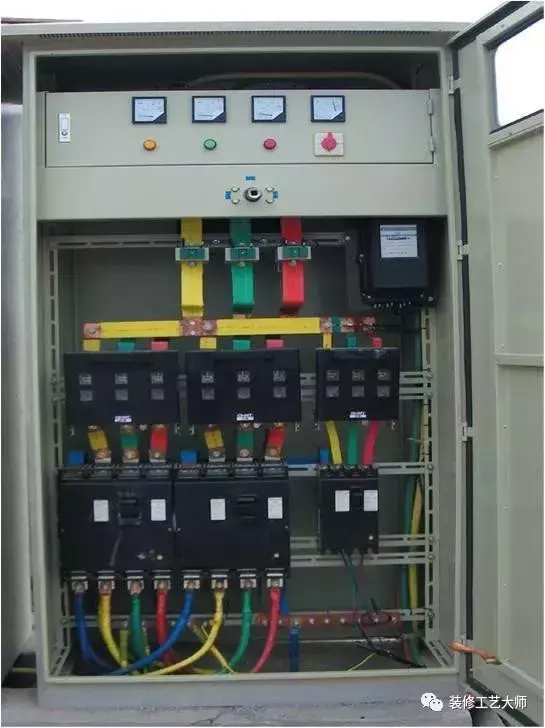

总配电柜电器配置实物图

2 分配电箱

分配电箱系统图

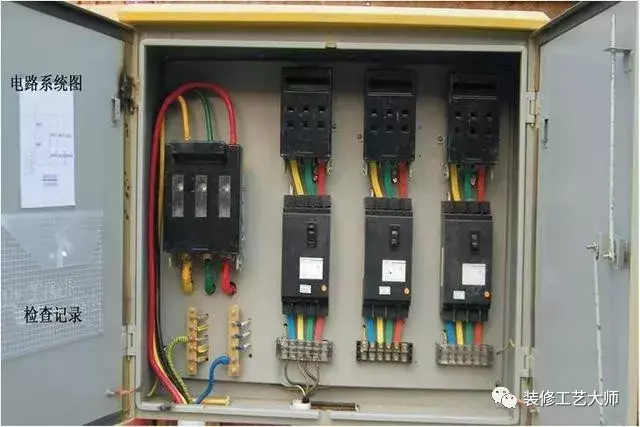

分配电箱电器配置实物图

一、固定式分配电箱：

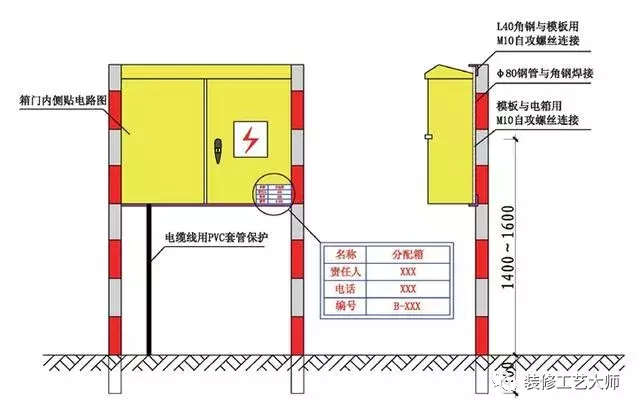

立面图（单位：mm）

固定式分配电箱效果图

二、移动式分配电箱

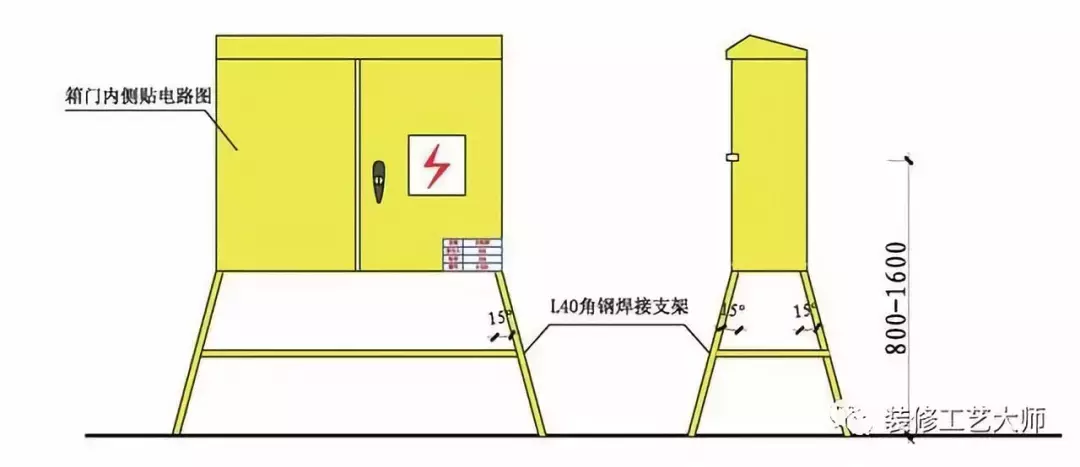

立面图（移动式）（单位：mm）

移动式分配电箱效果图

3 开关箱

小型设备开关箱系统图

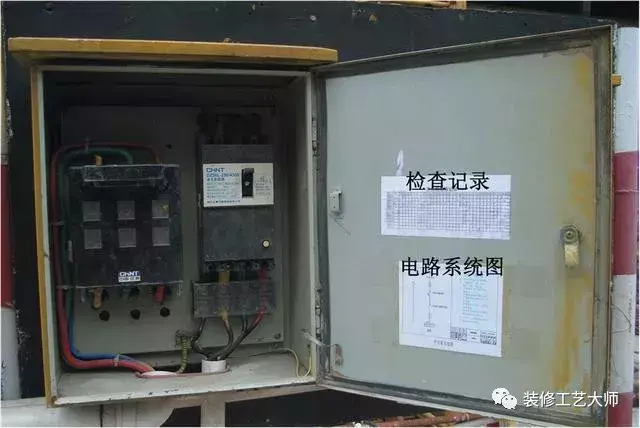

开关箱电器配置实物图

一、固定式开关箱

立面图（单位：mm）

固定式开关箱效果图

二、移动式开关箱

立面图（移动式）（单位：mm）

移动式开关箱效果图

4 塔吊覆盖范围内分配电箱防护（推荐做法）

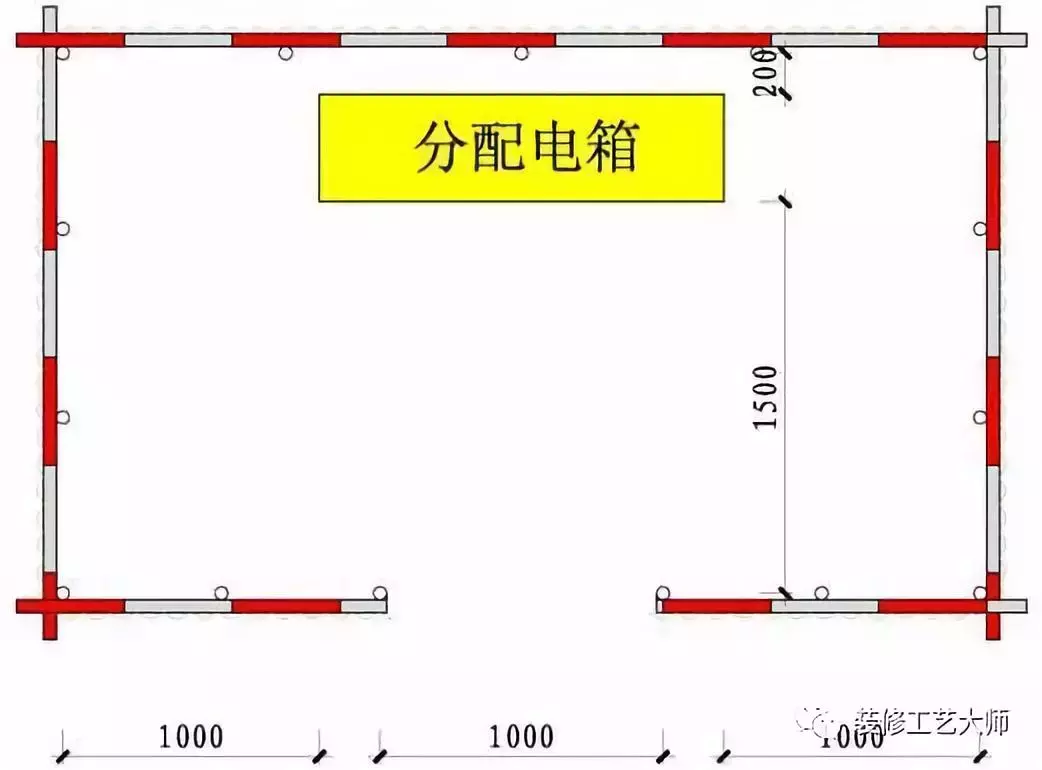

平面图（单位：mm）

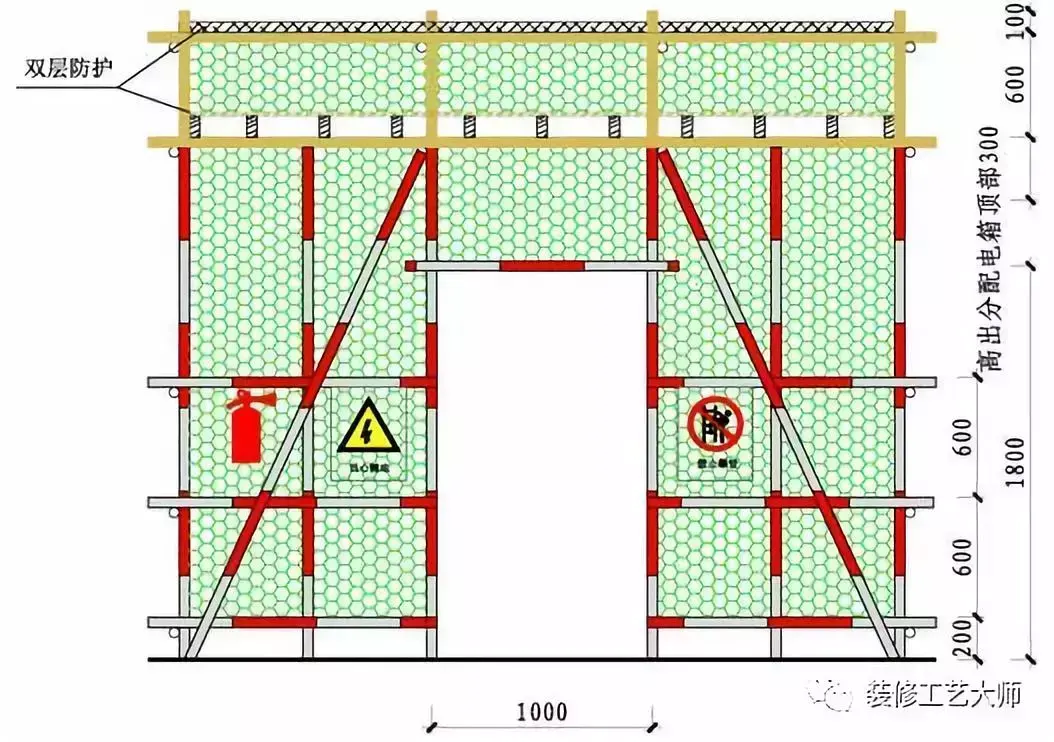

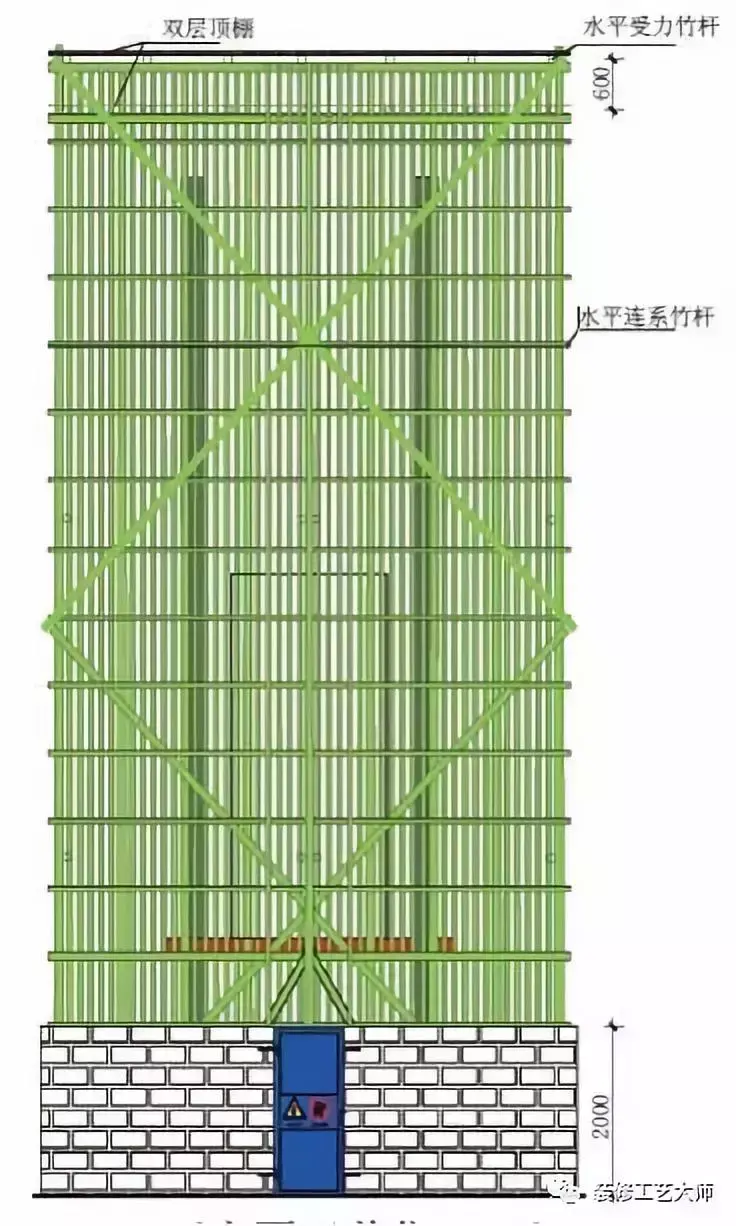

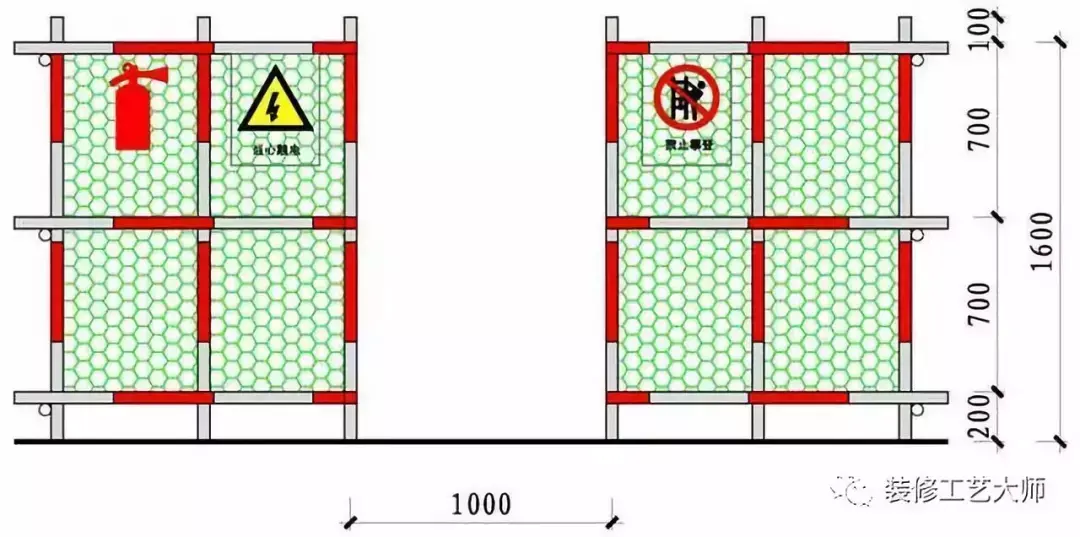

立面图（单位：mm）

分配电箱防护棚效果图

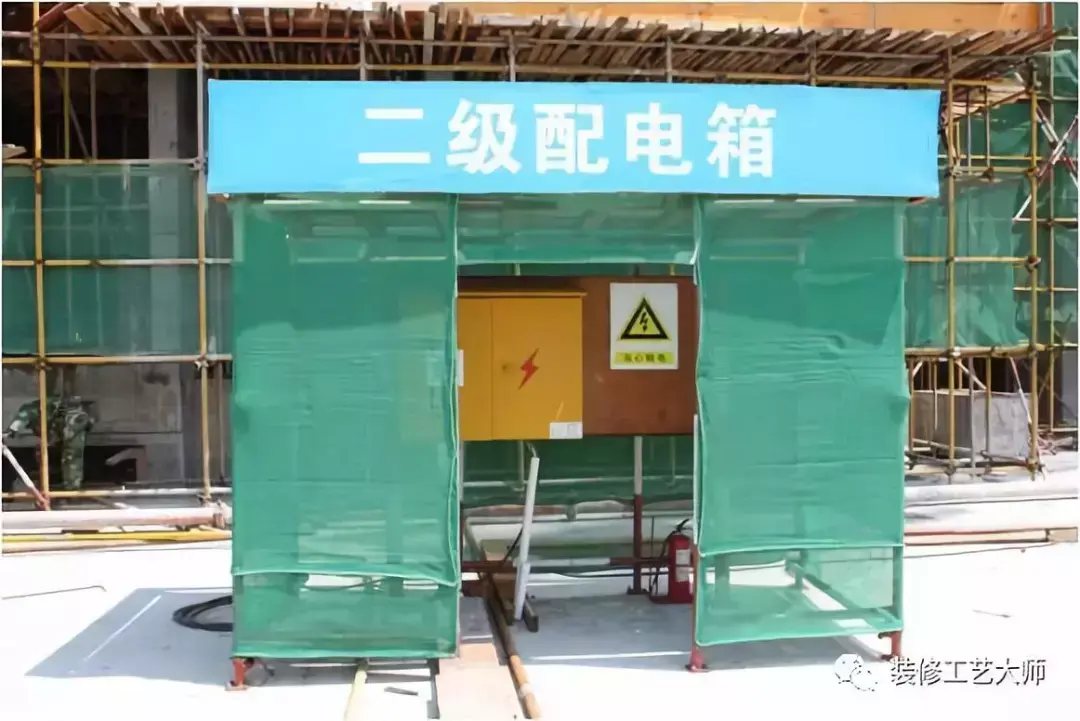

分配电箱防护棚实物图

5 塔吊覆盖范围外分配电箱防护

塔吊覆盖范围外分配电箱防护效果图

6 楼层用电布设

主线不能固定在外脚手架上。垂直架设的电缆、电线必须选用预埋PVC套管走线或直接利用水电安装已完成管线接线。楼层内的电缆、电线采用瓷瓶架空布设。

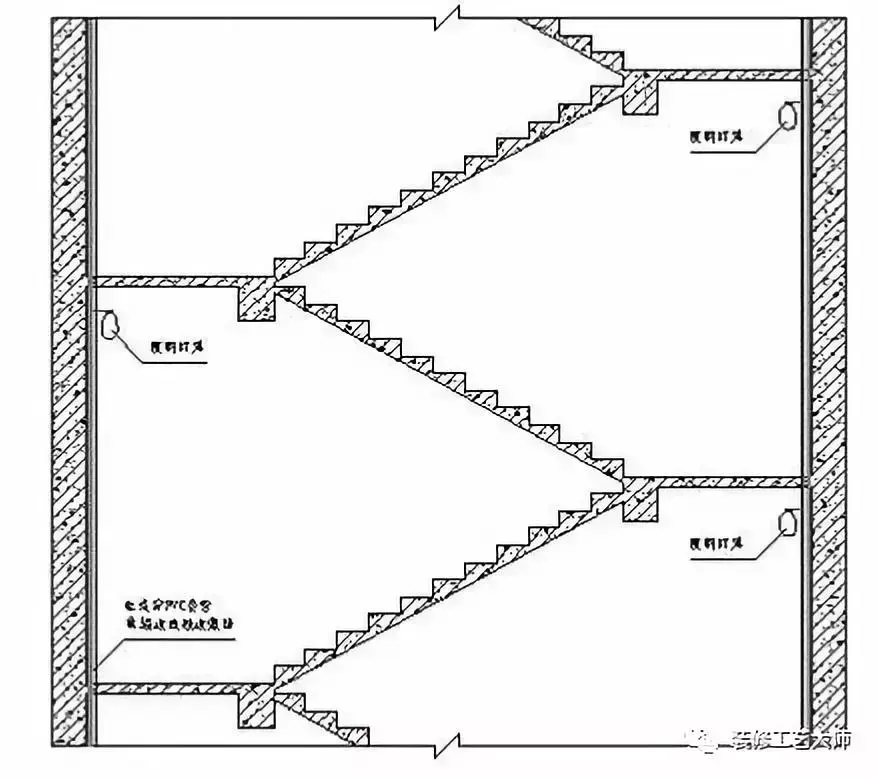

楼梯照明用电布设示意图

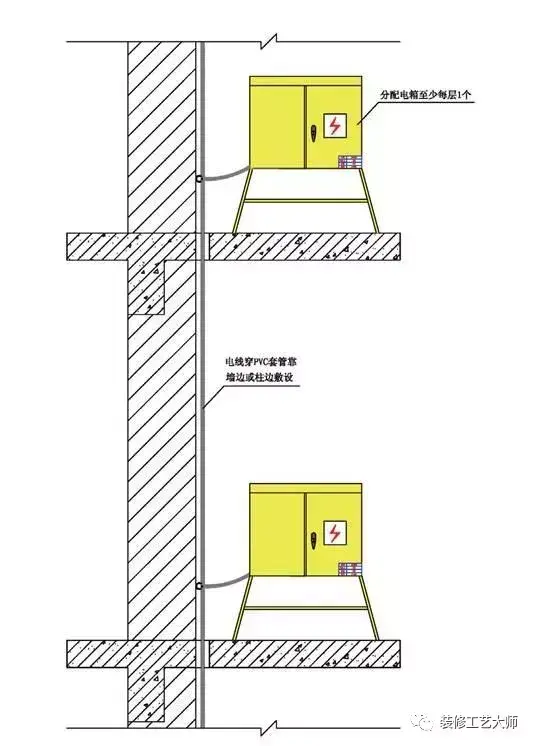

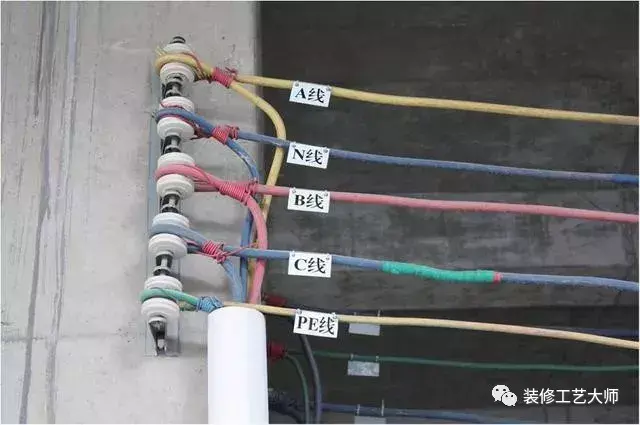

楼层电缆布设示意图

楼层电缆布设示意图

7 低压照明安全要求

隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的照明，电源电压不应大于36V；潮湿和易触及带电体场所的照明，电源电压不应大于24V；特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不应大于12V。
