整理齐全的弱电系统图，弱电大样图，值得下载学习

前几天VIP群的群友咨询 弱电系统图和大样图以及弱电深化设计的技术资料。其实之前在弱电VIP群 已经更新了弱电系统大样图。弱电设备大样图可以作为我们的施工图的一部分，也可以作为技术交底的一部分，所以说非常重要。

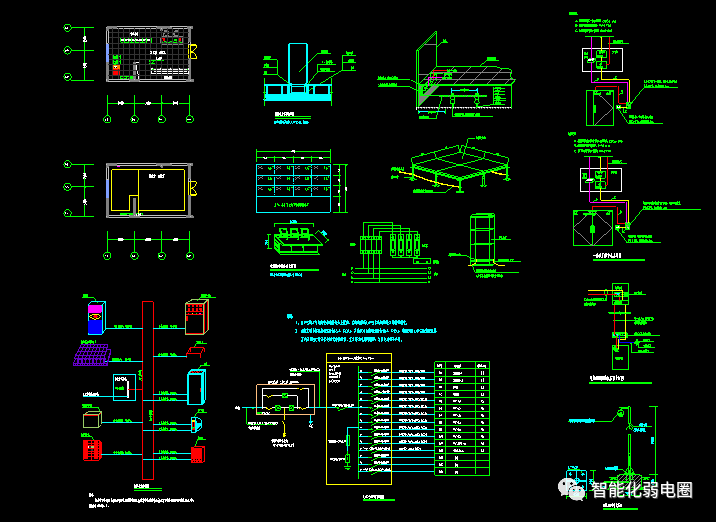

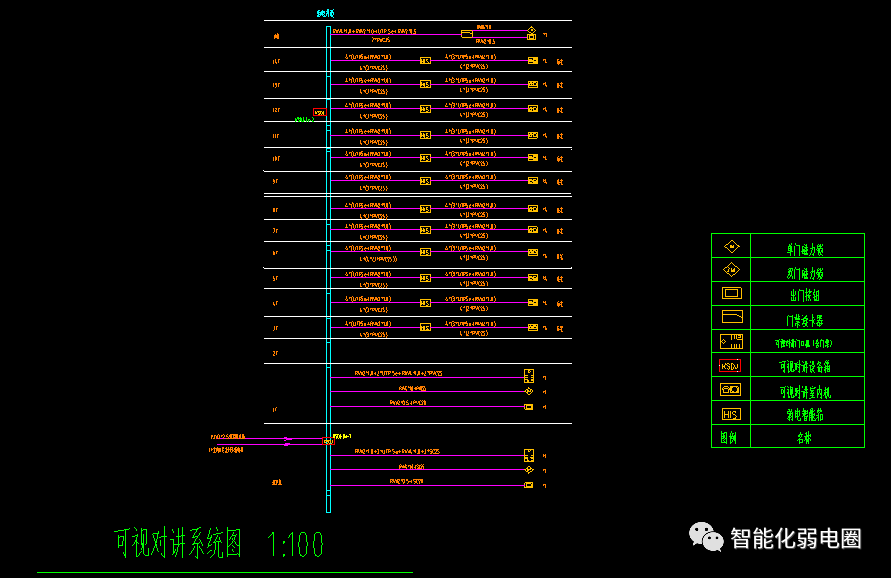

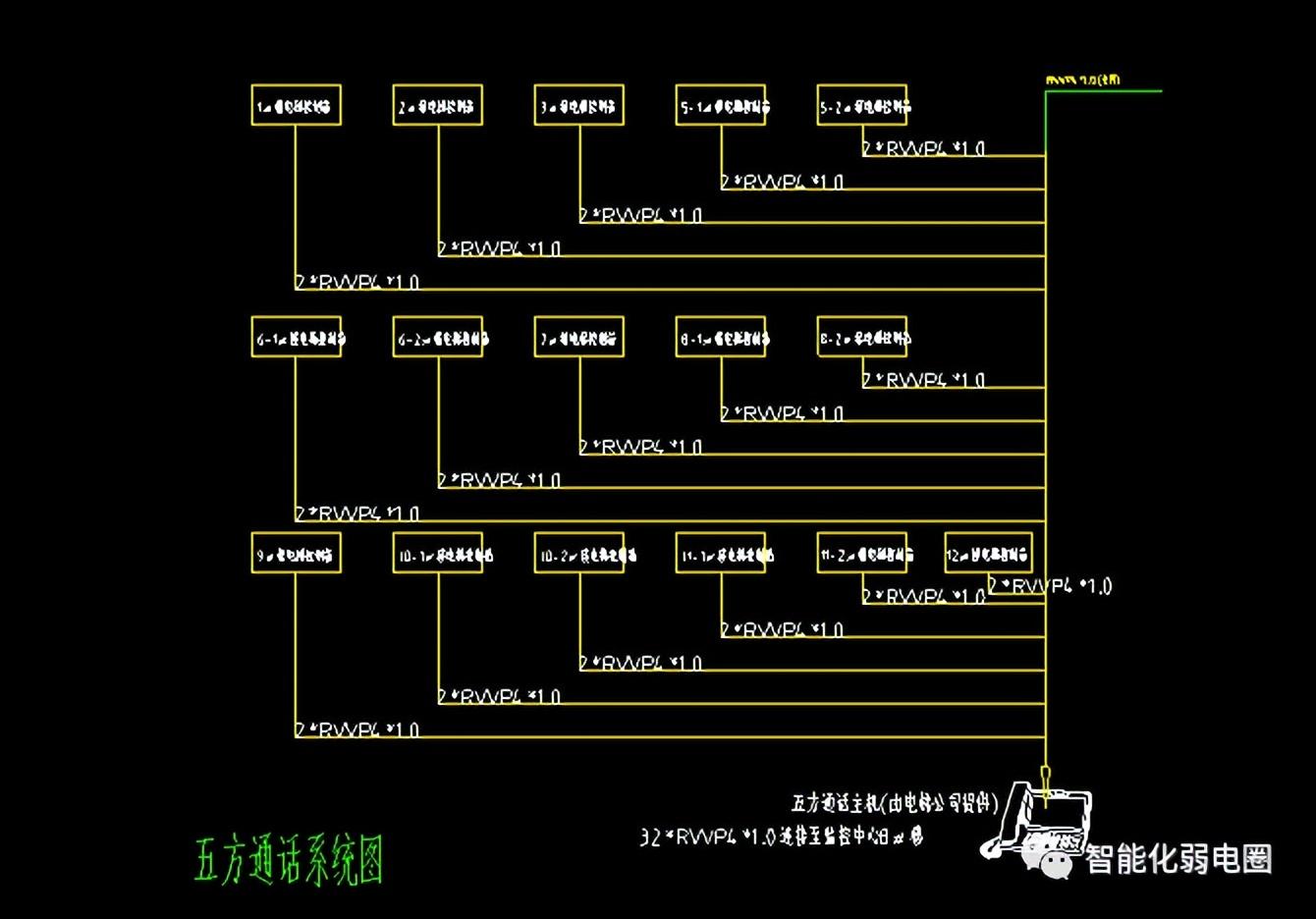

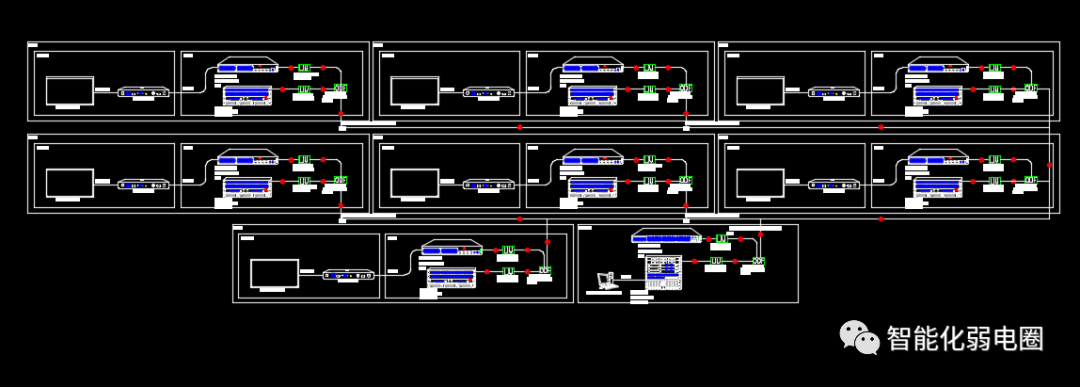

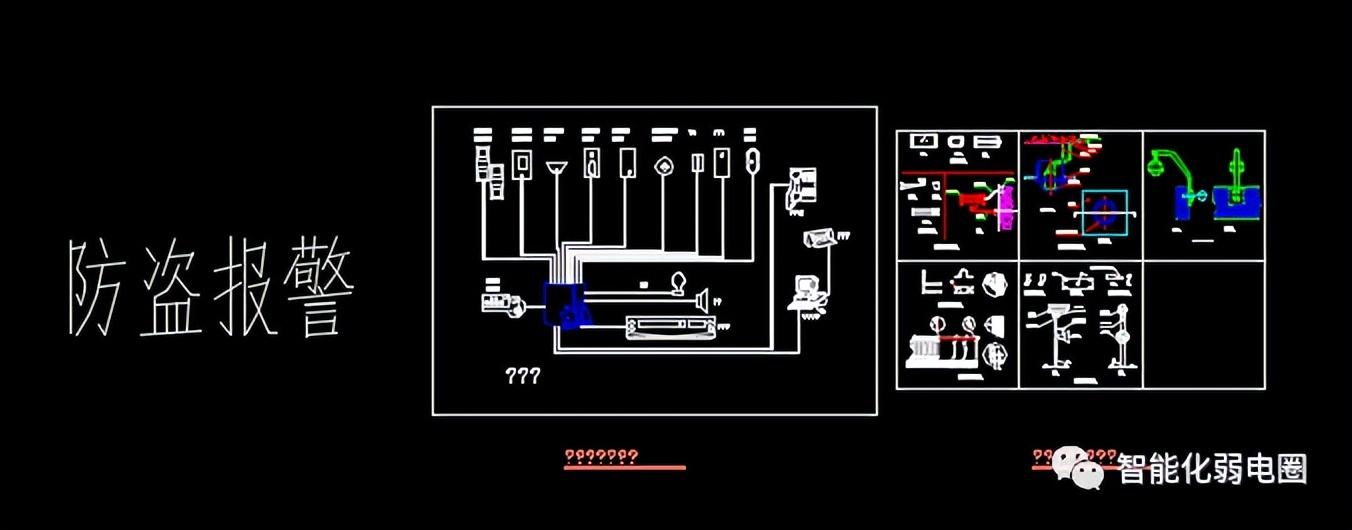

1、常用的弱电系统图及大样图

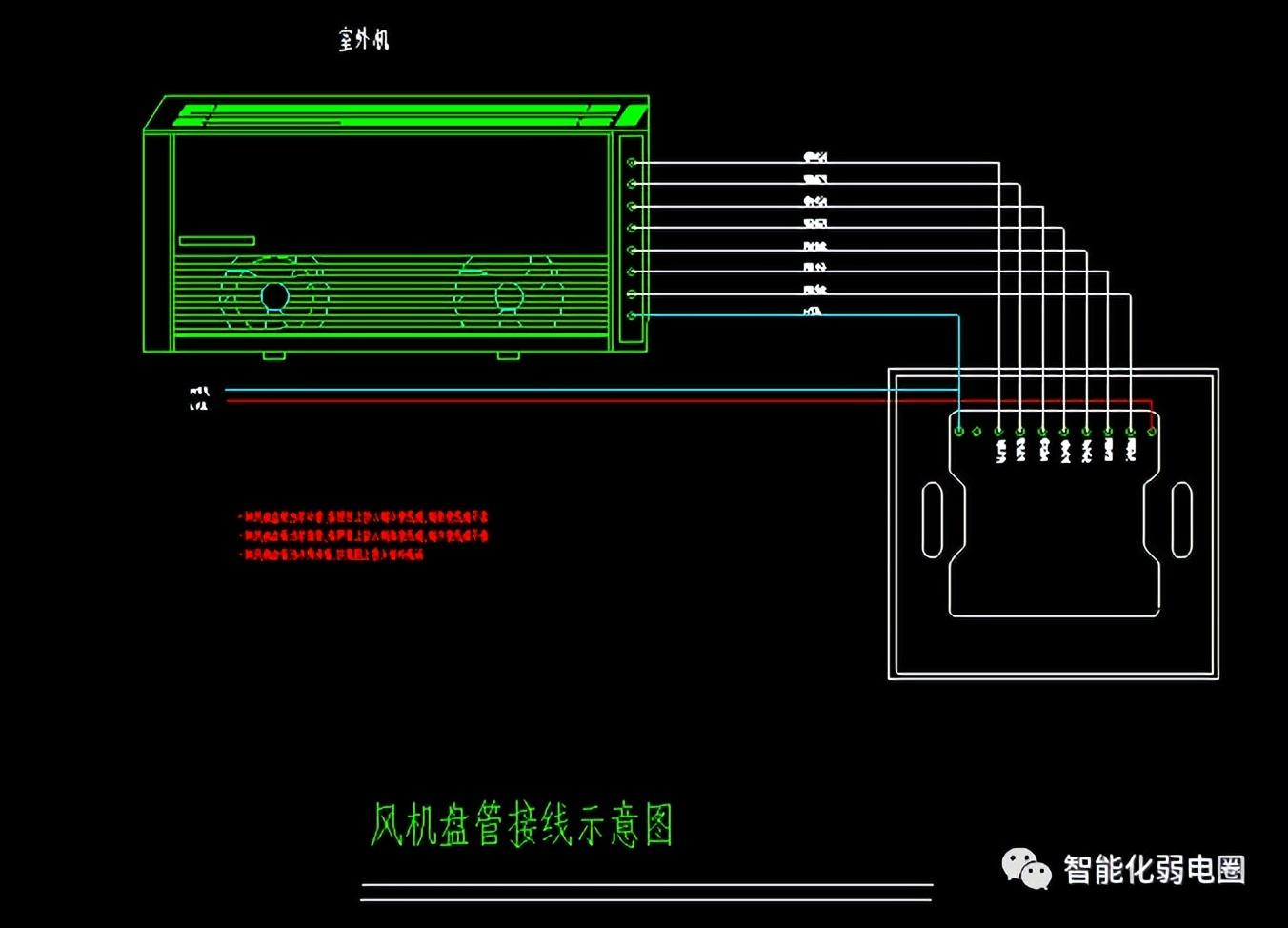

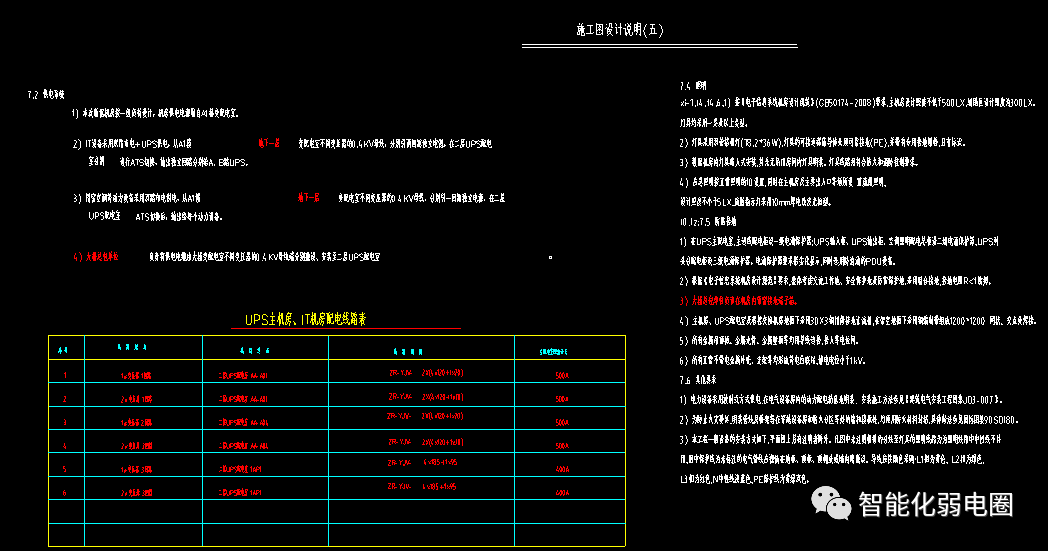

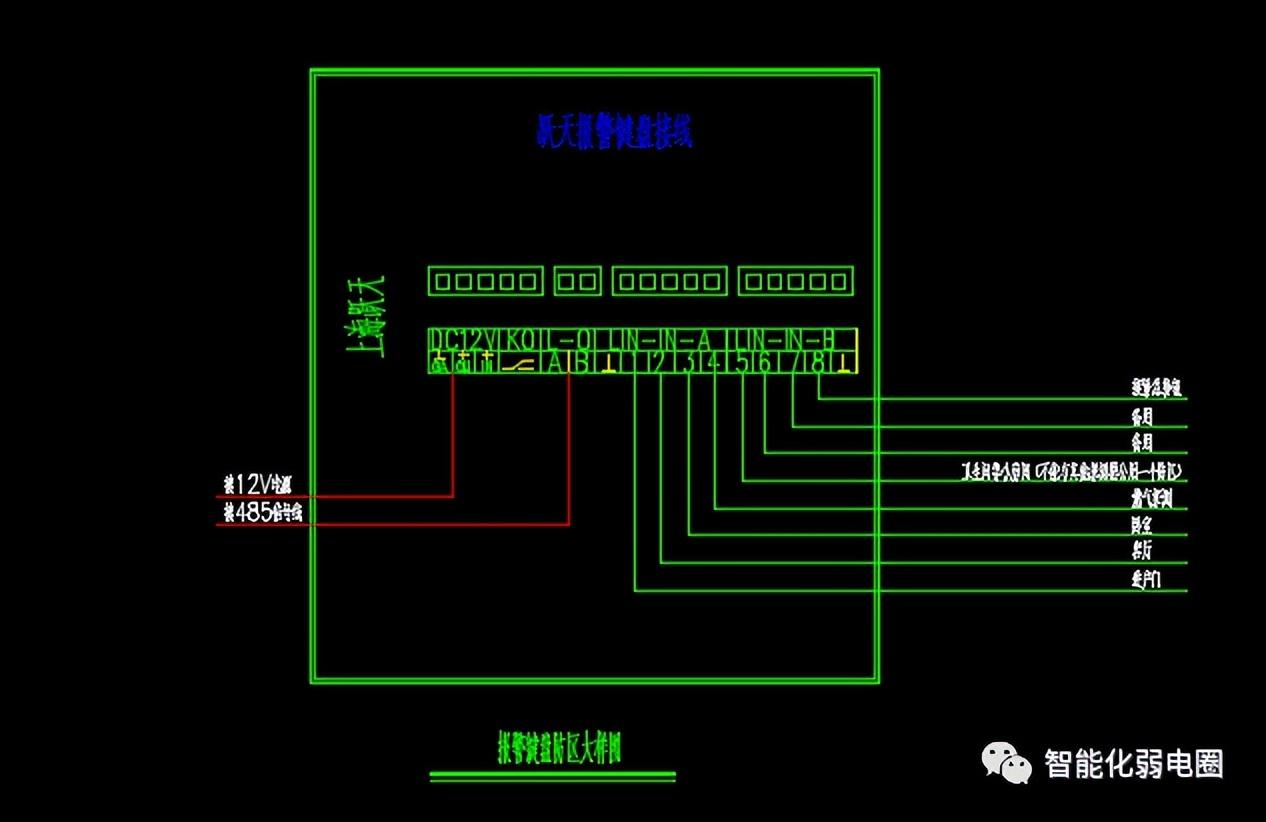

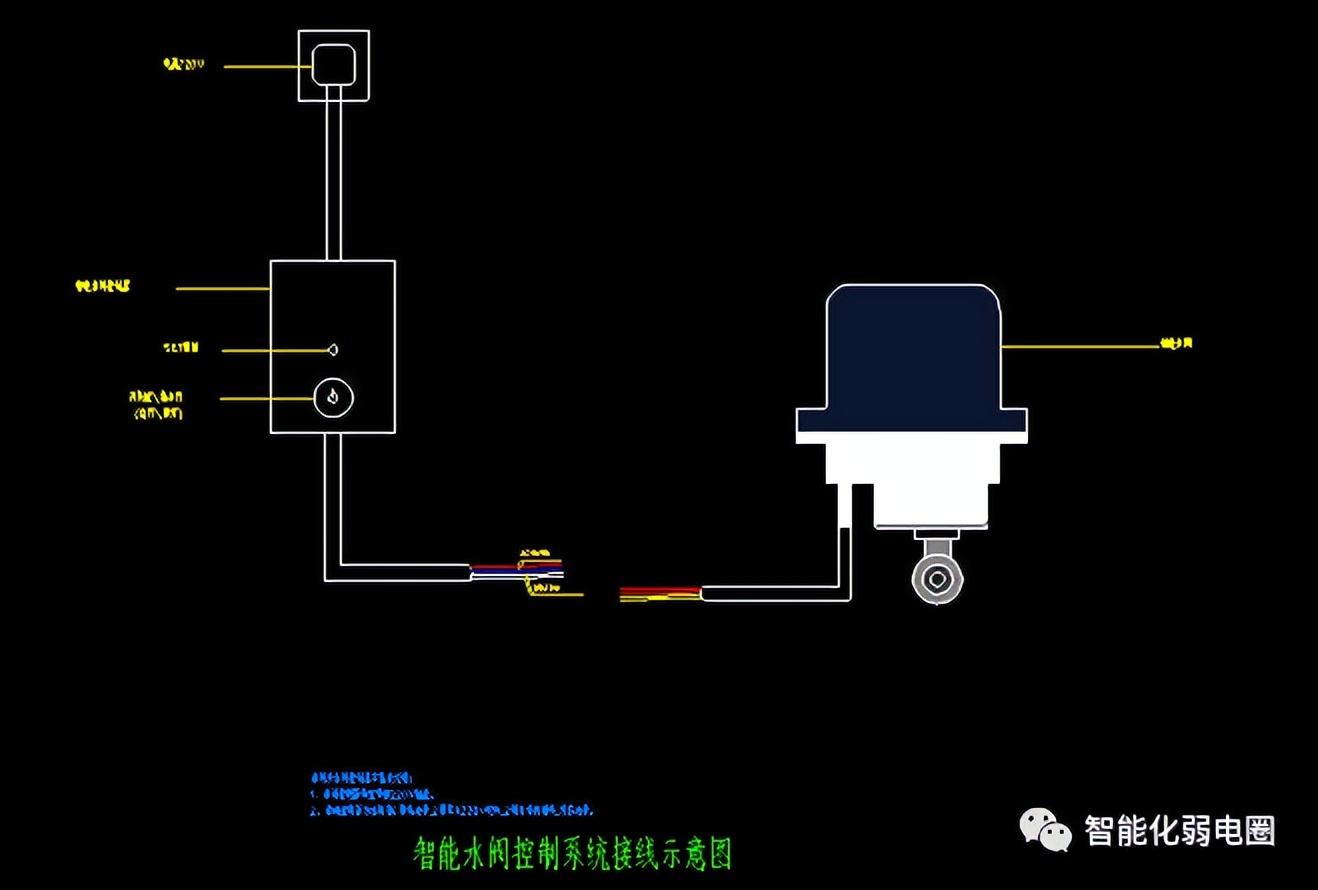

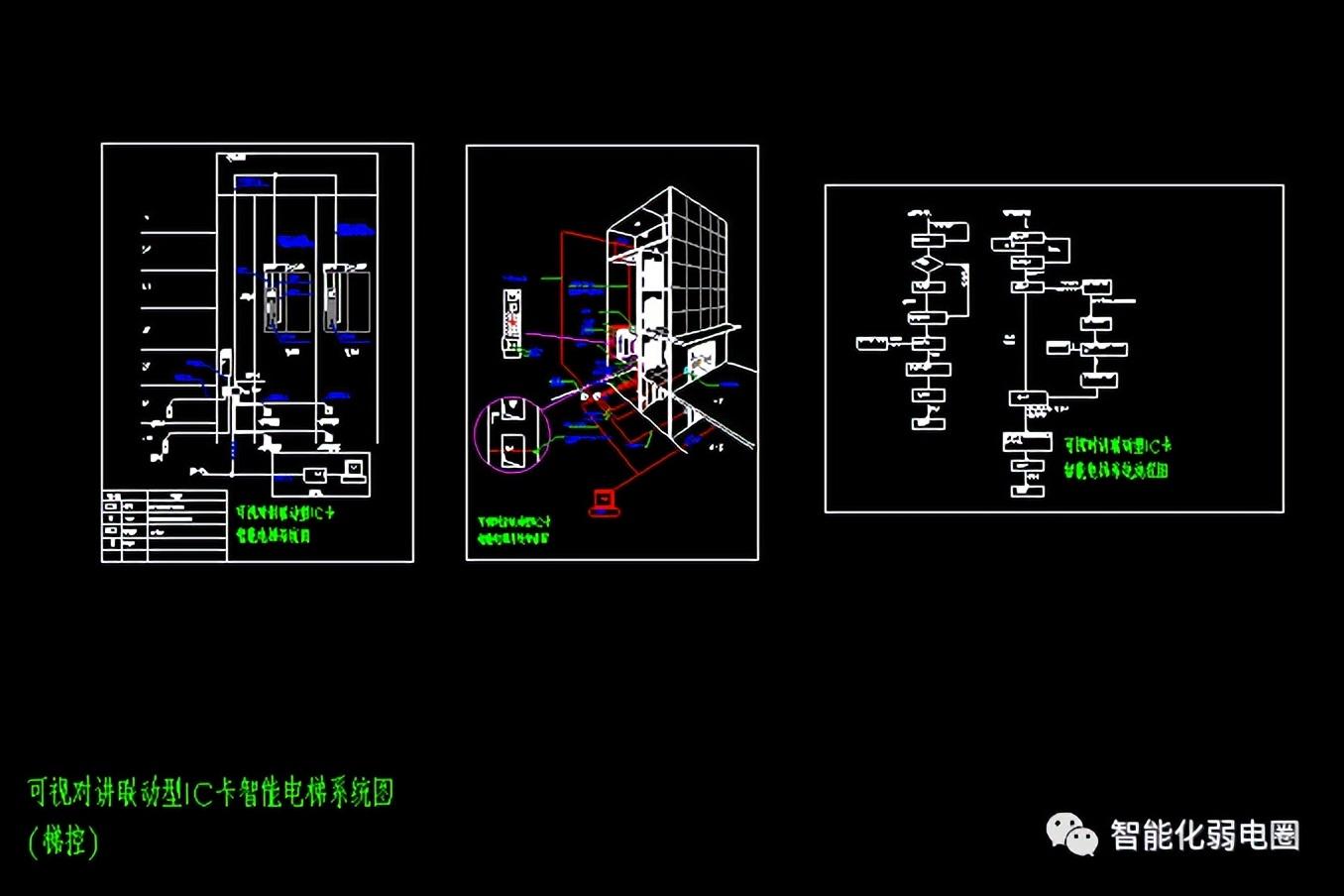

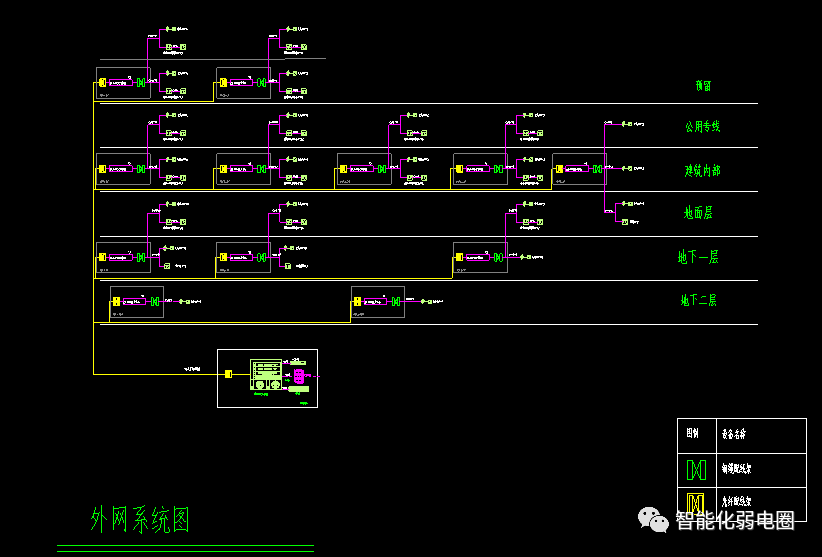

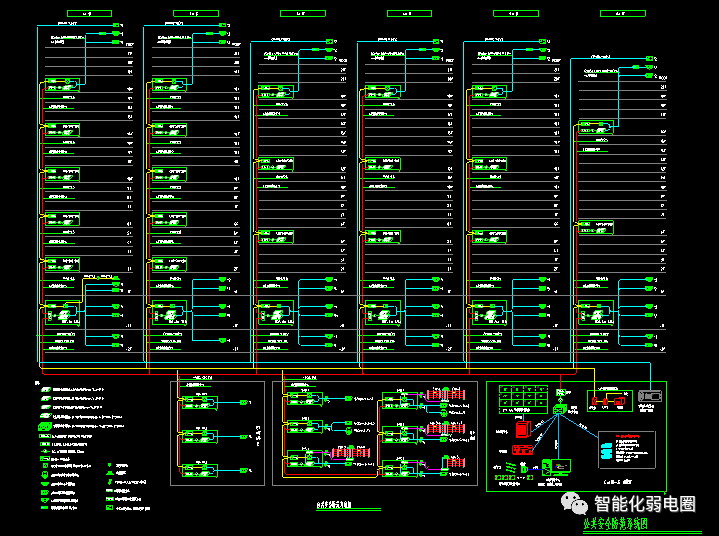

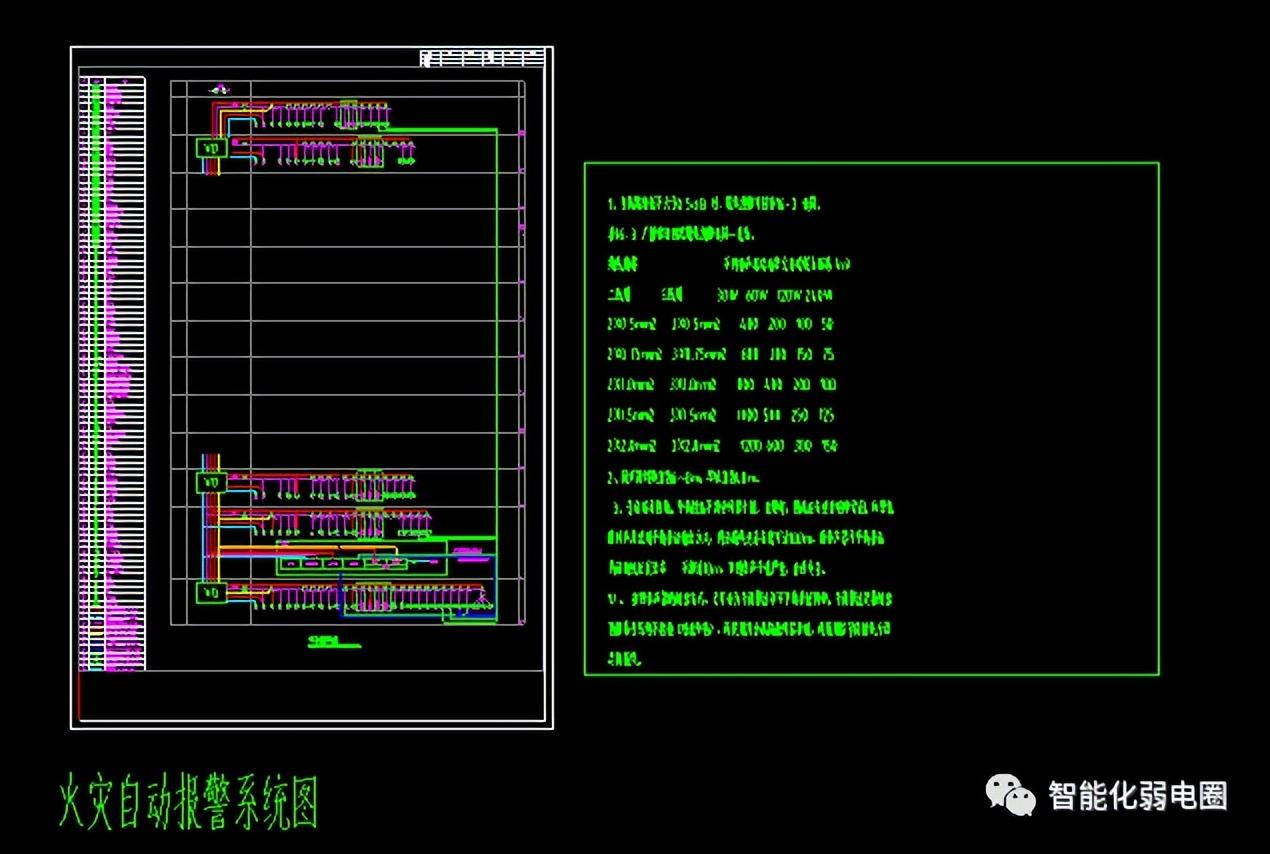

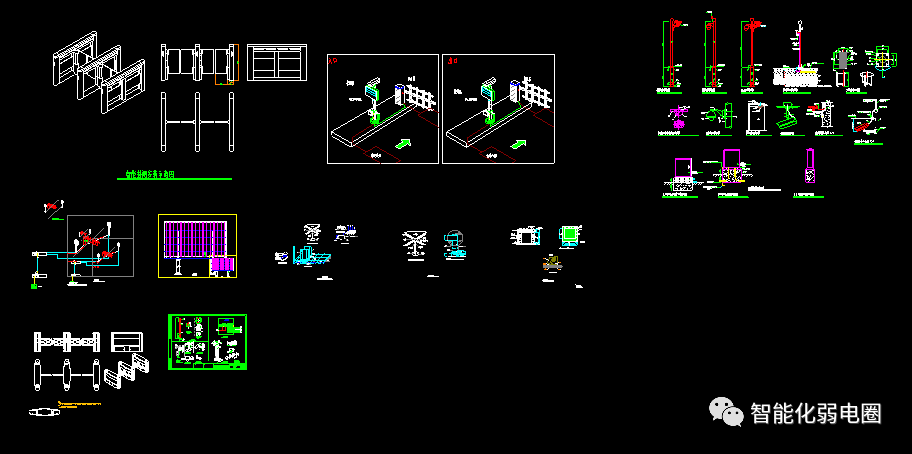

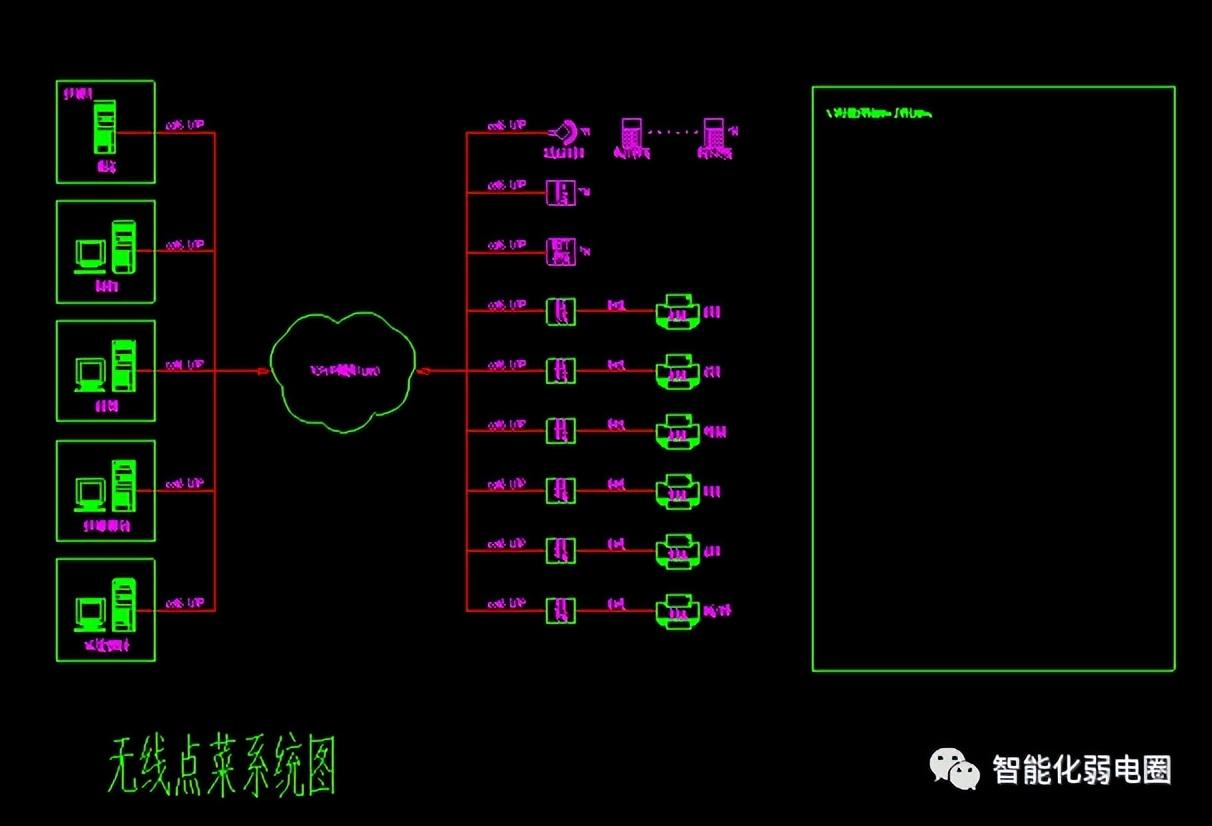

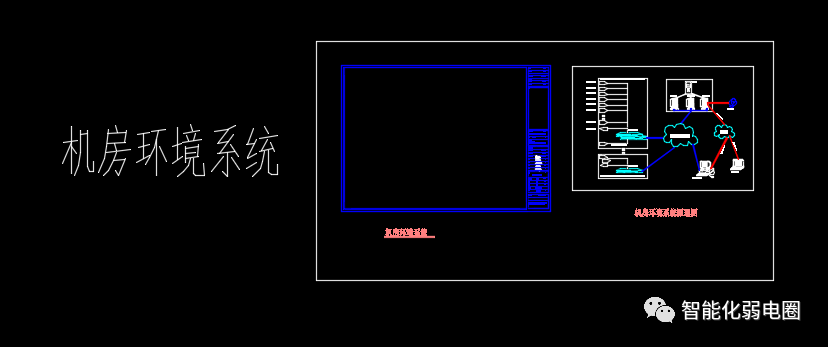

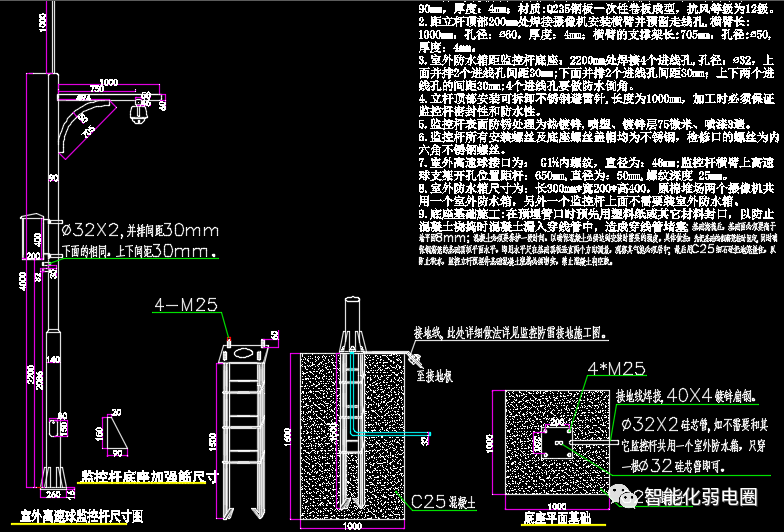

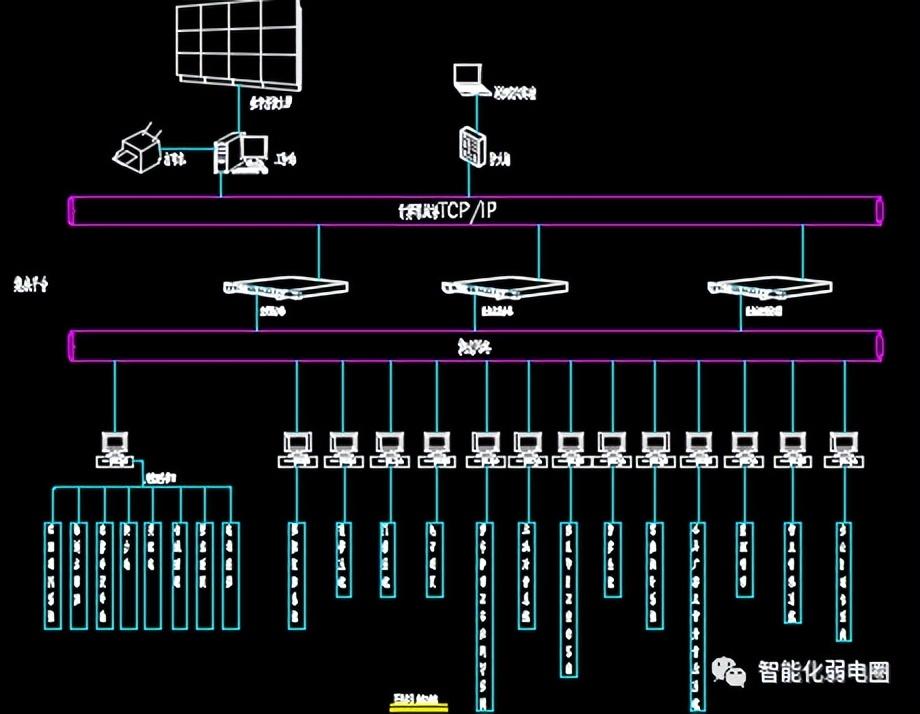

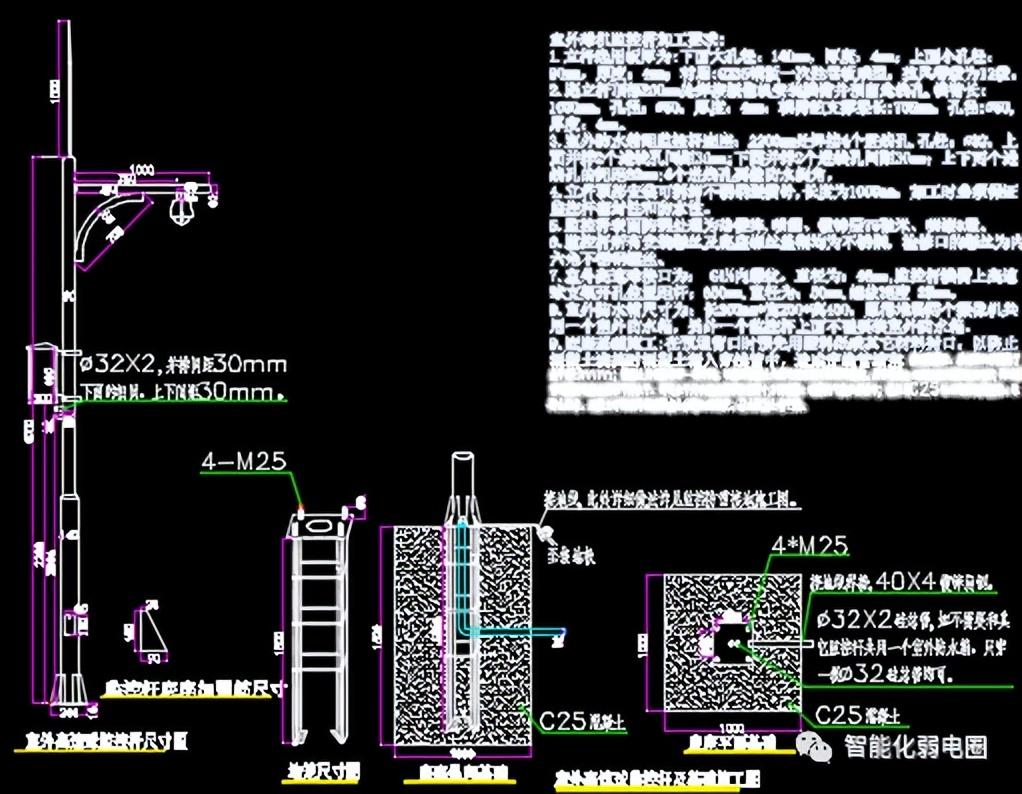

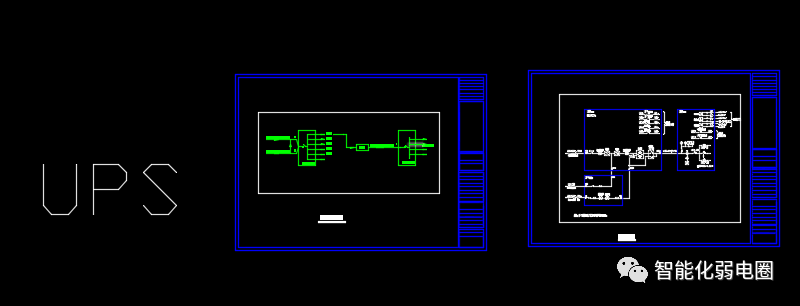

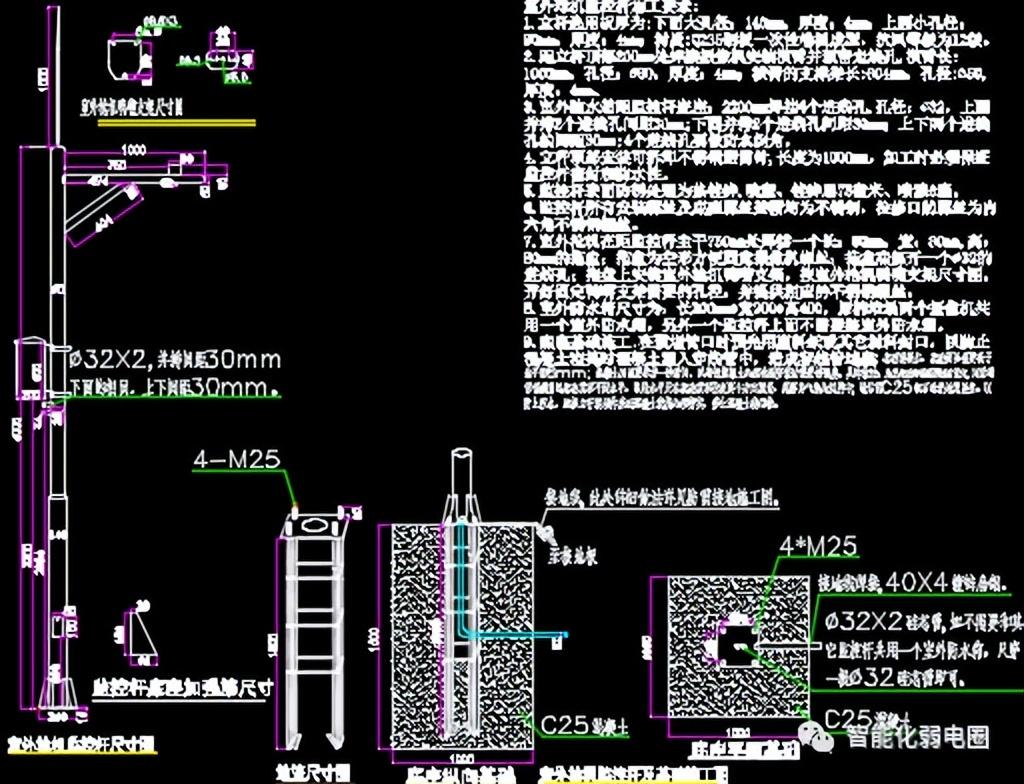

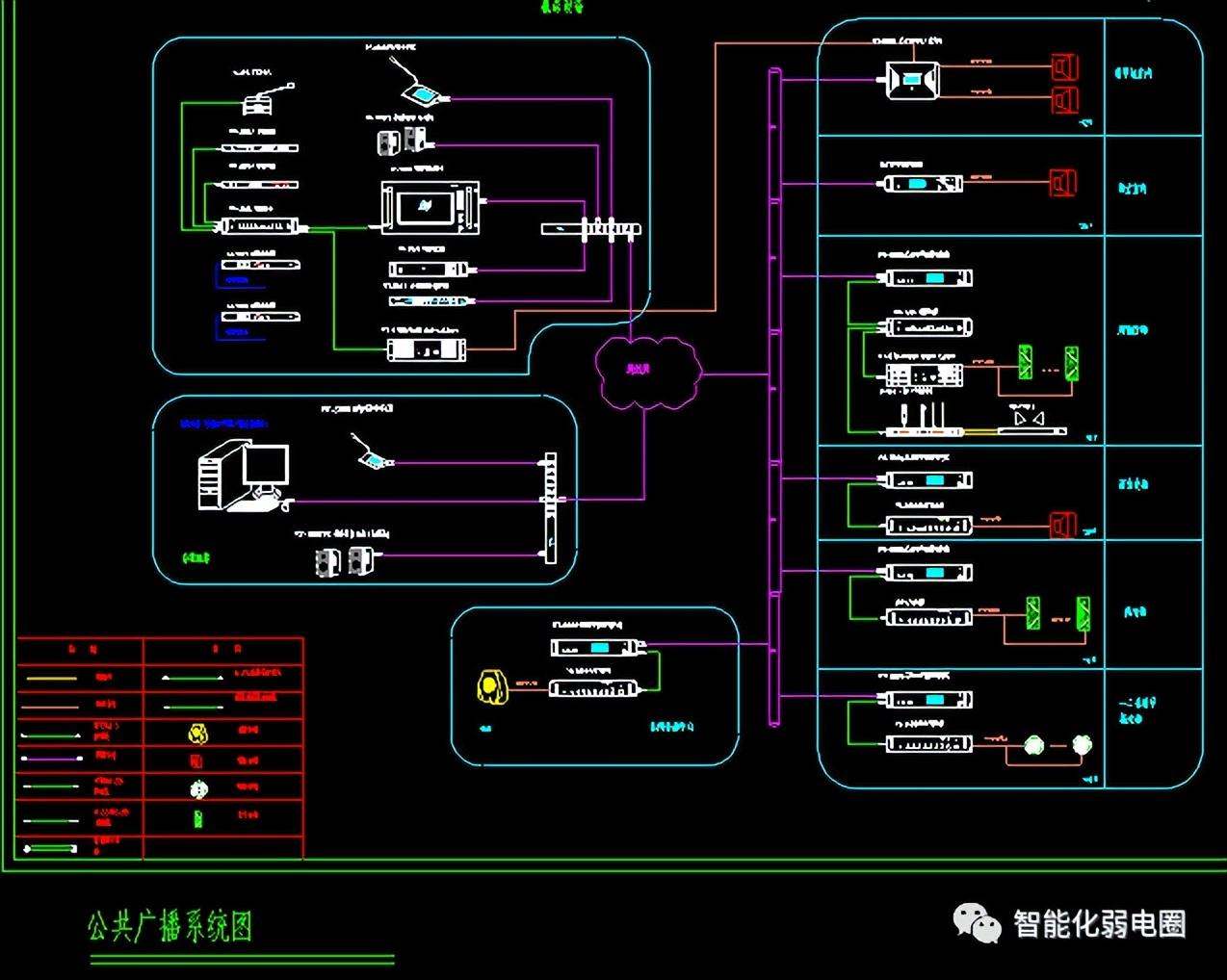

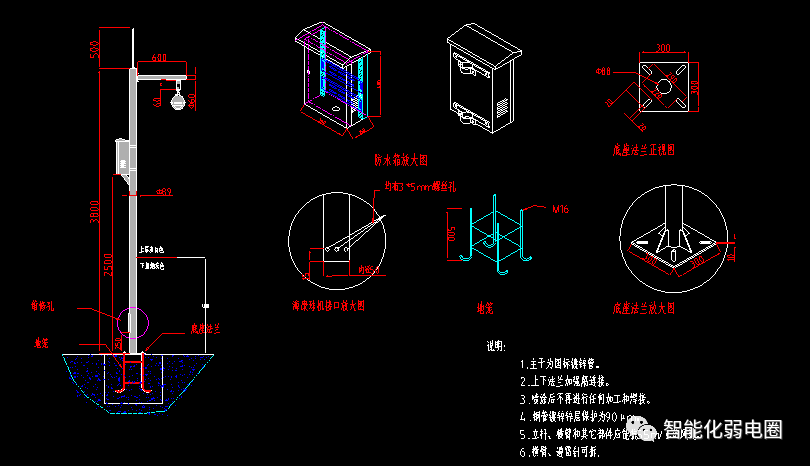

立杆大样图-1

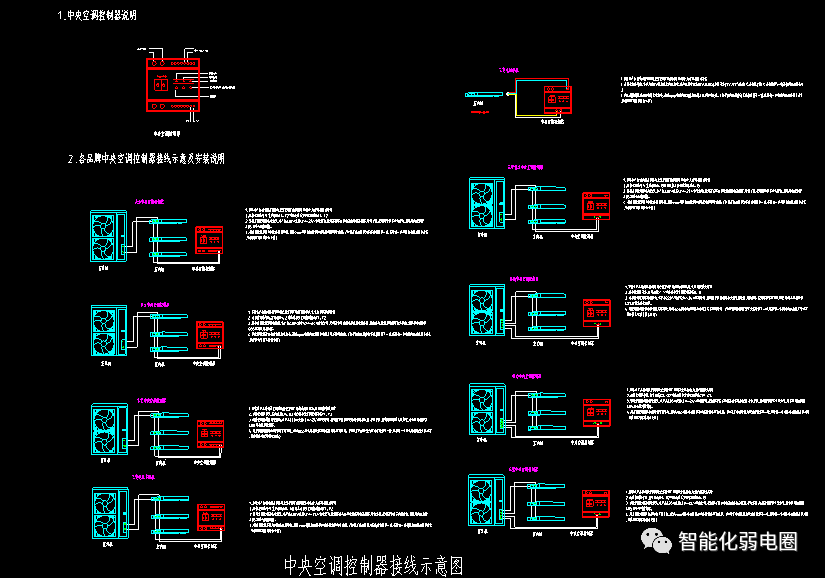

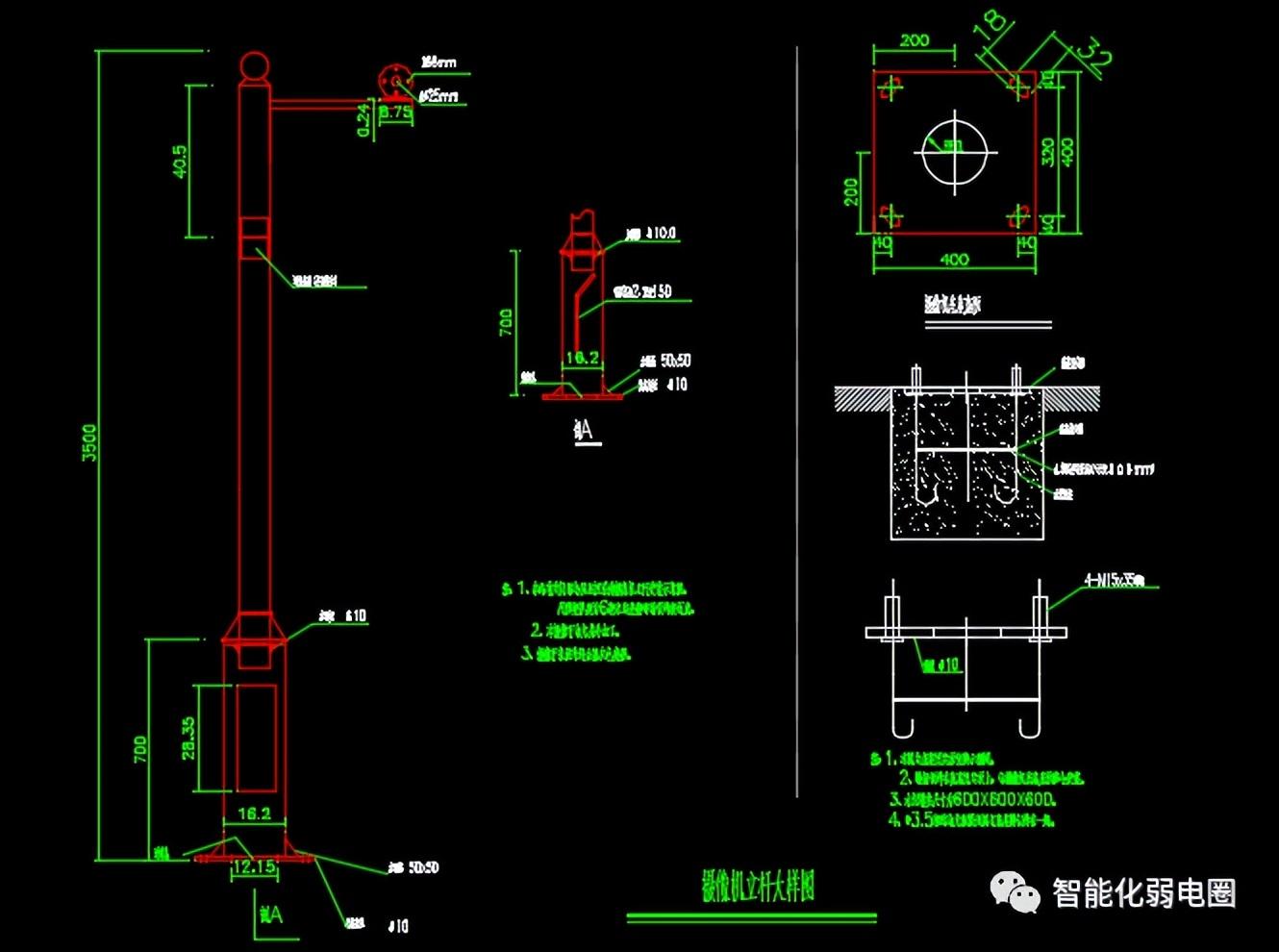

立杆大样图-2

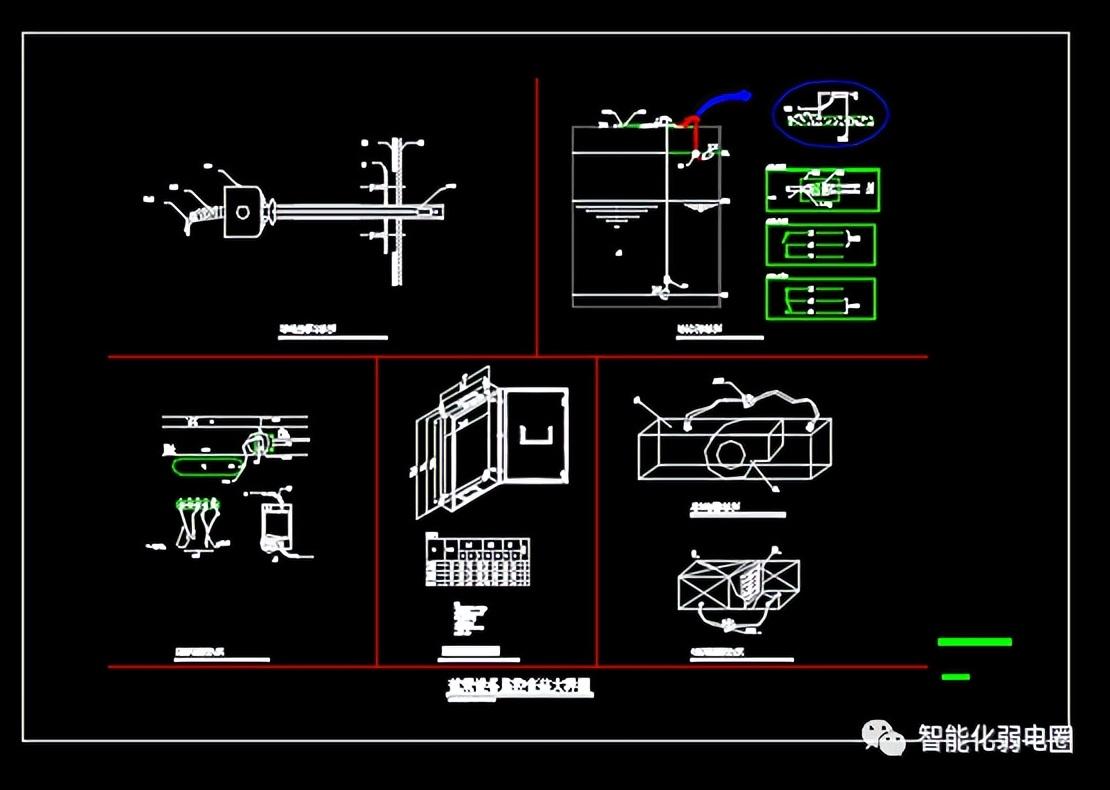

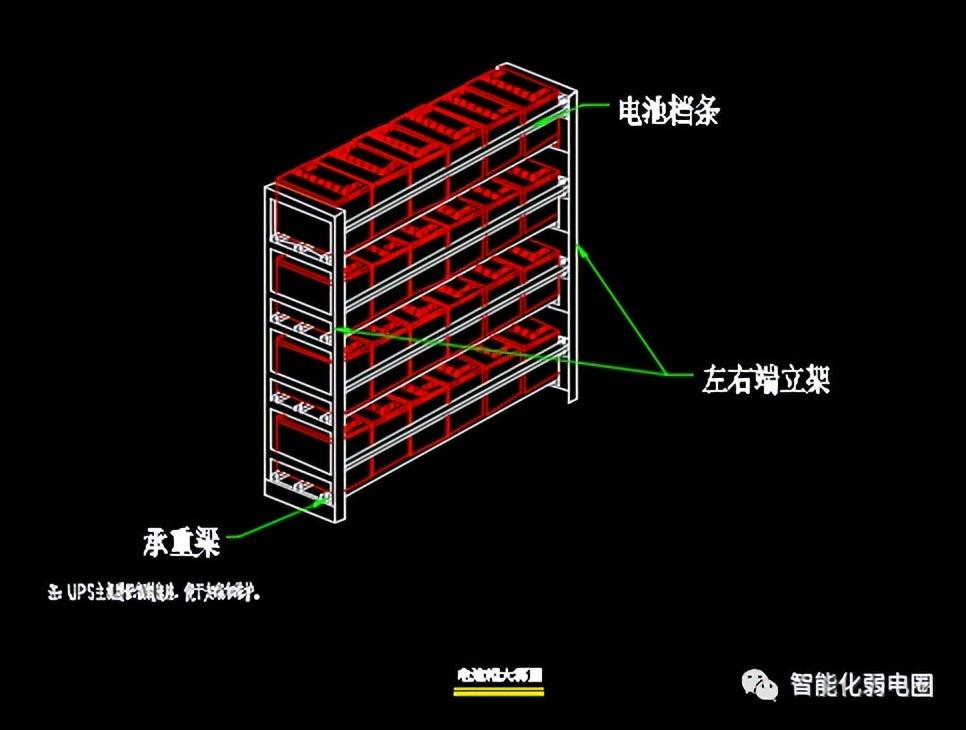

电池柜大样图

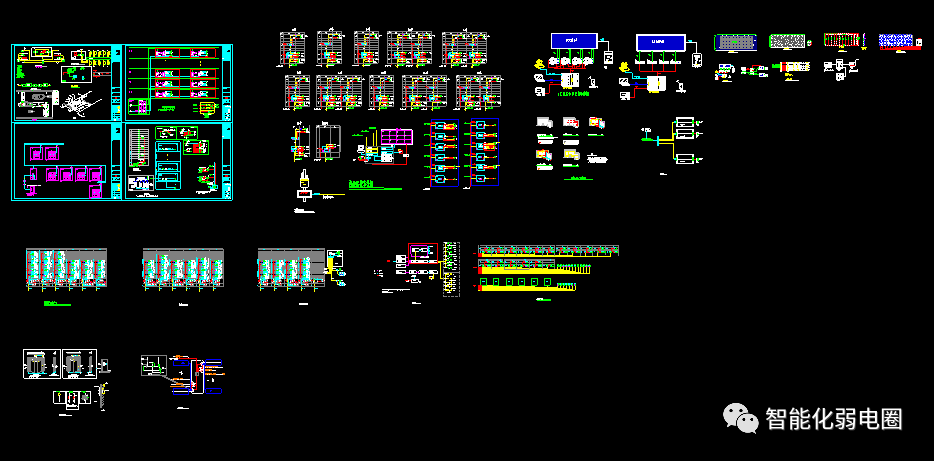

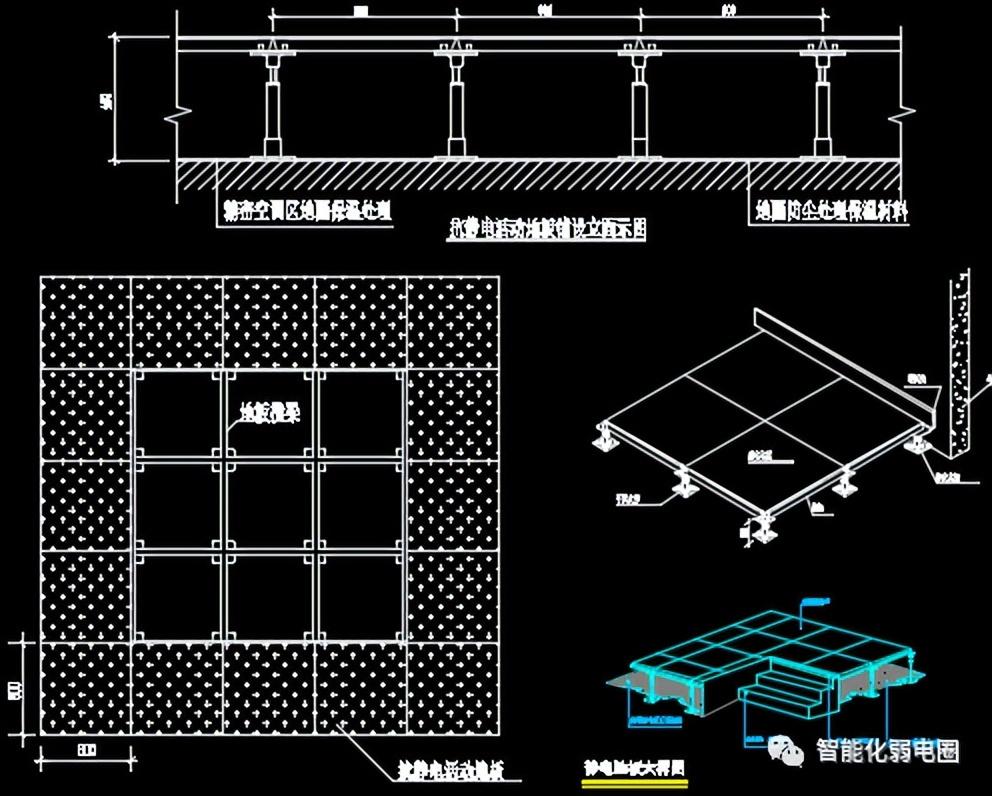

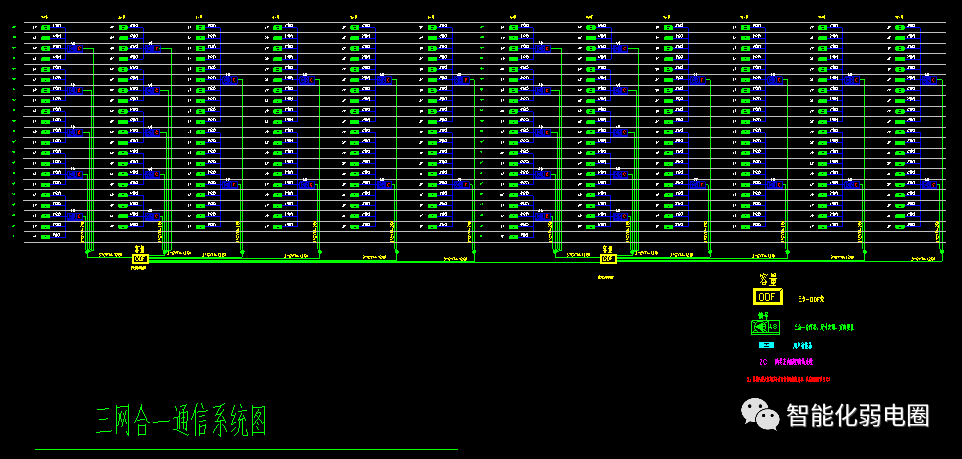

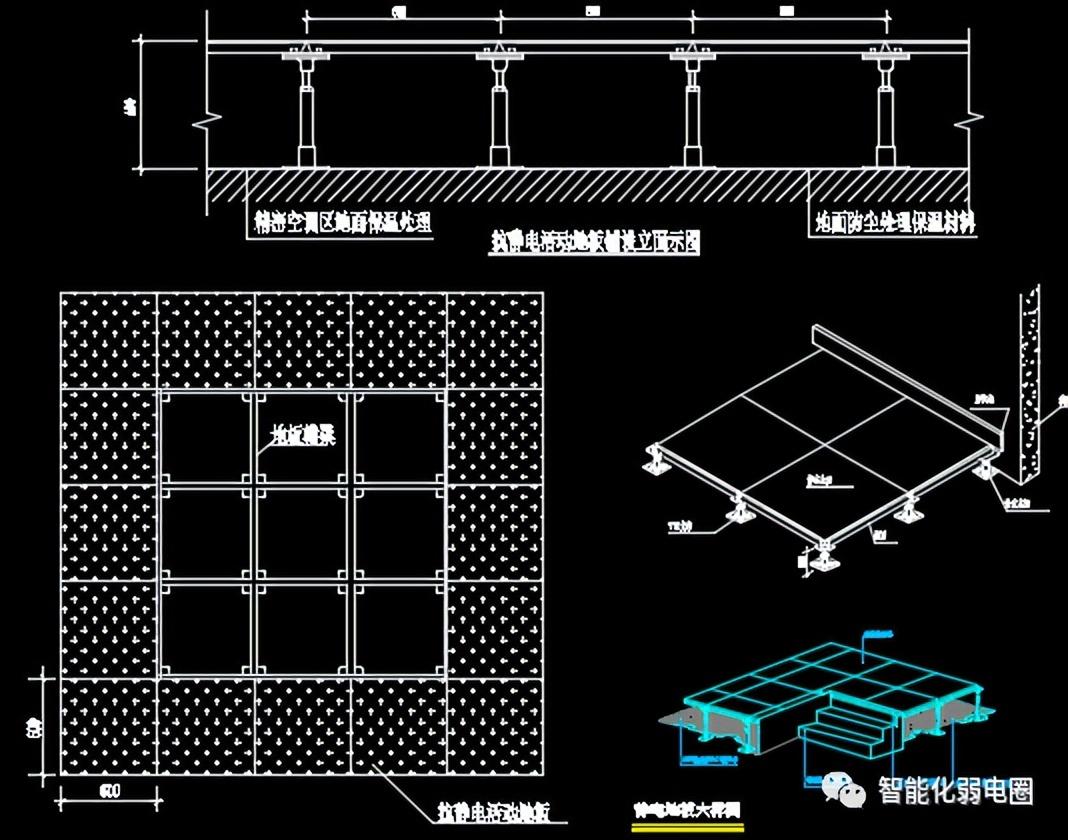

机房静电地板

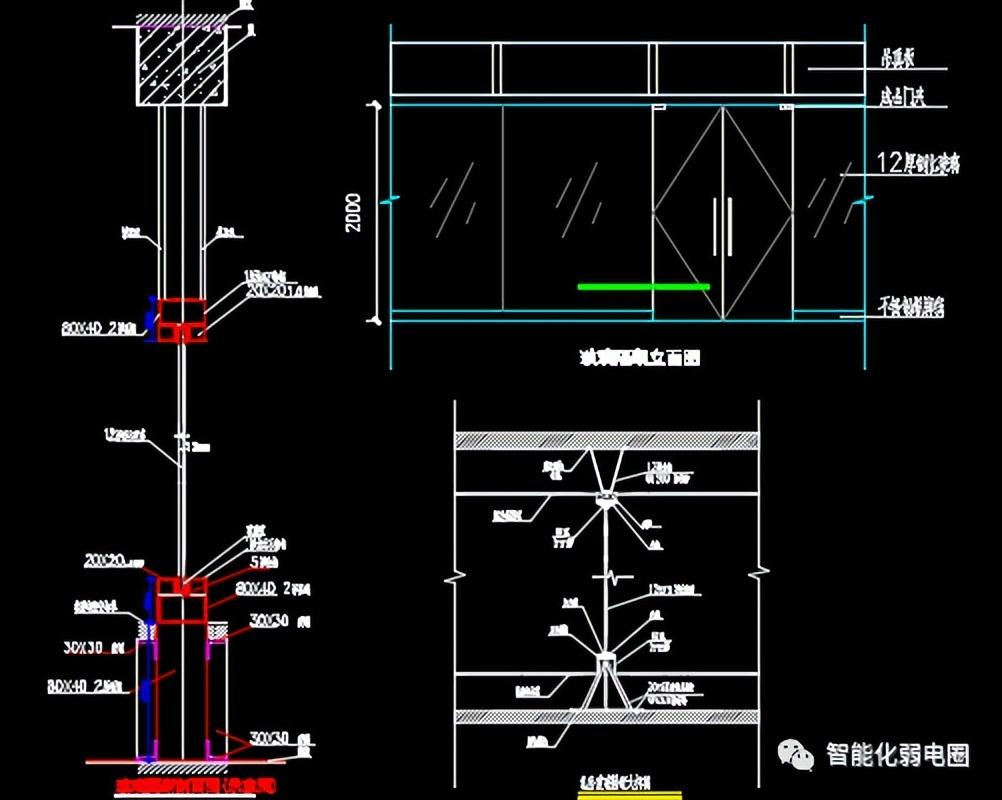

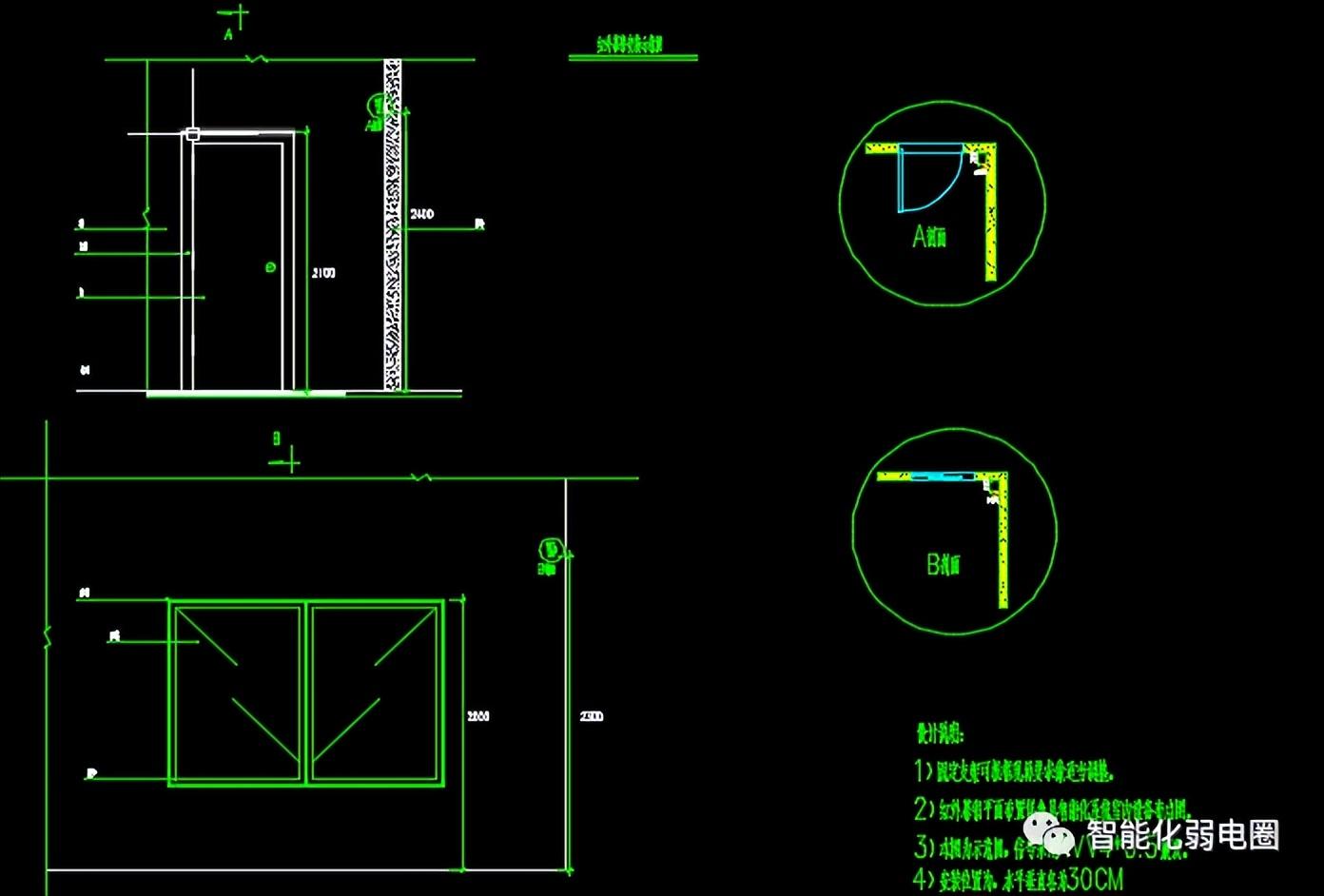

机房玻璃隔断

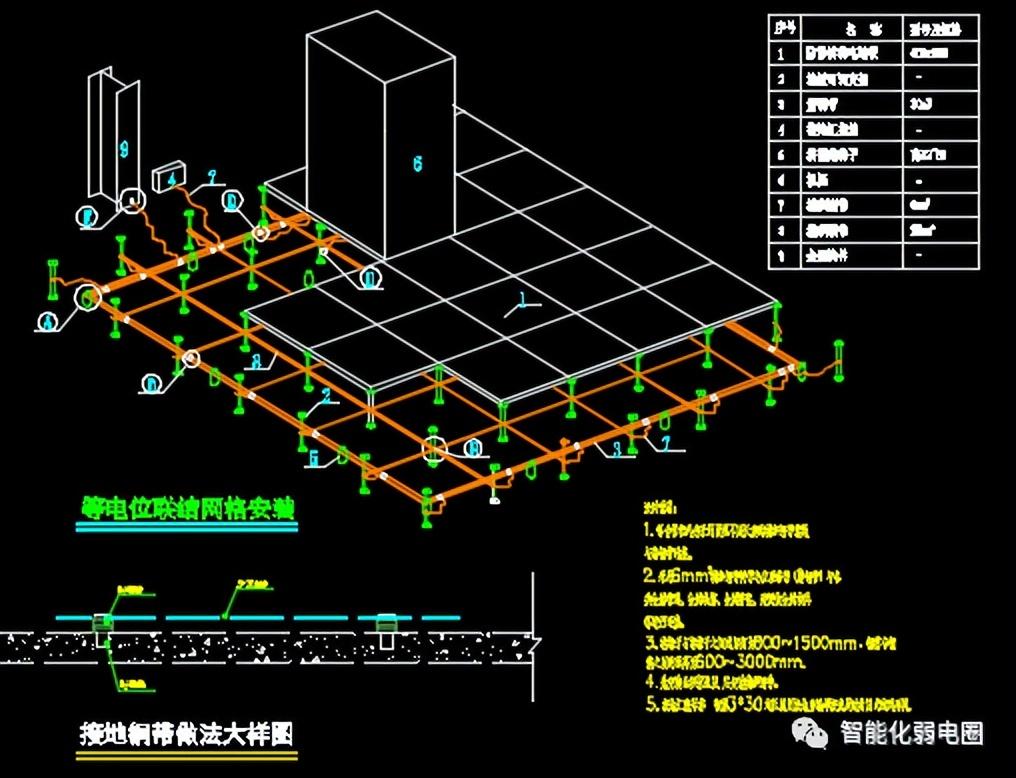

机房接地铜

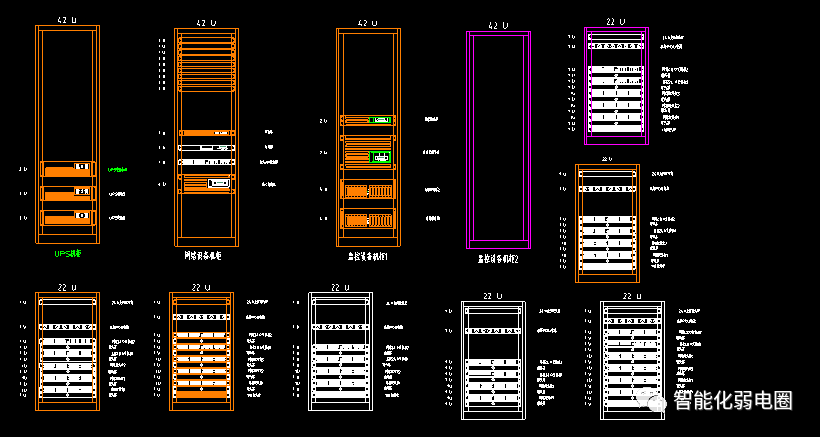

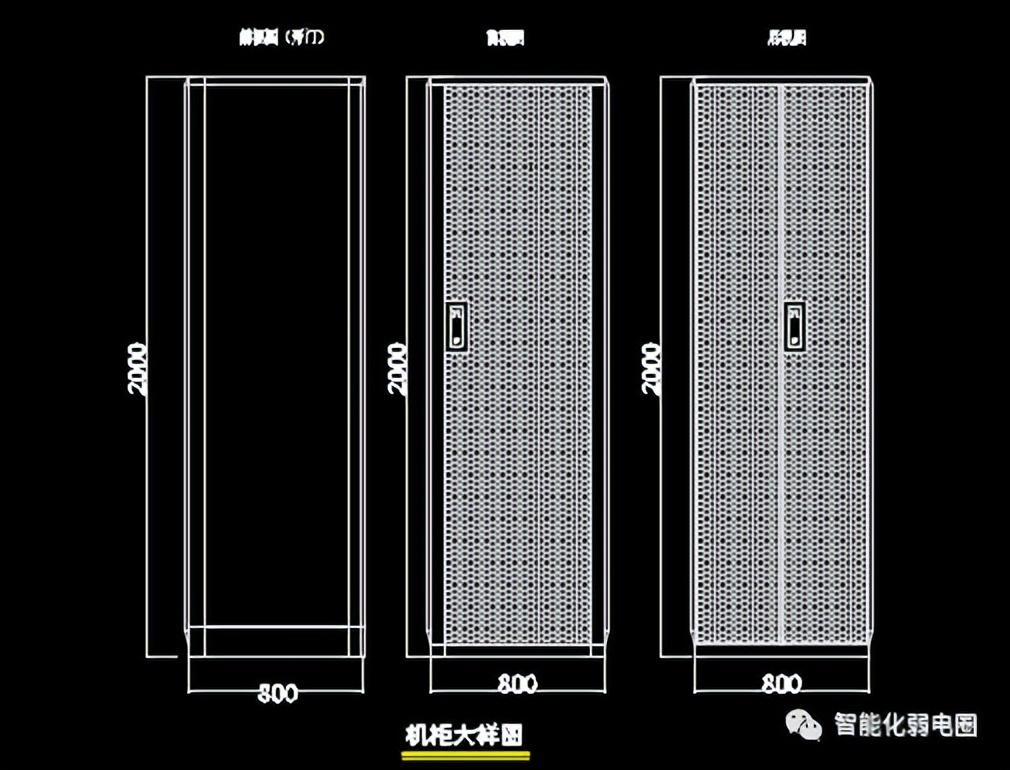

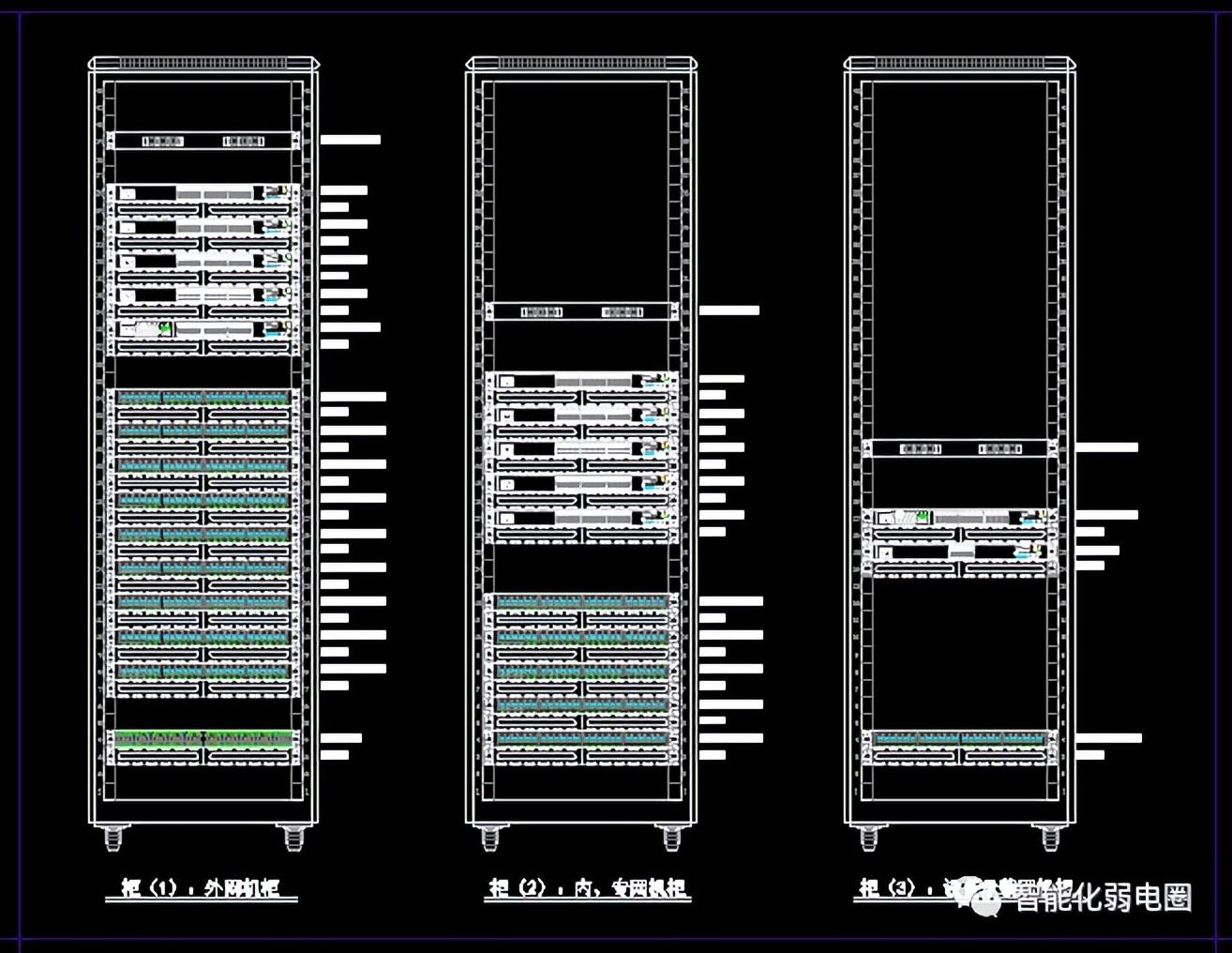

机柜大样图-1

机柜大样图-2

机柜大样图-3

机柜大样图-4

立杆安装

大屏安装

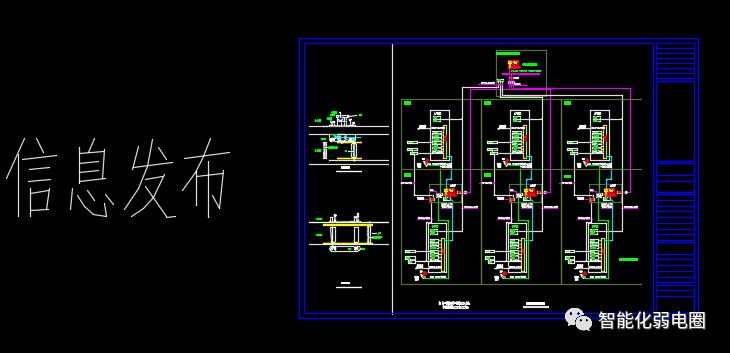

信息发布

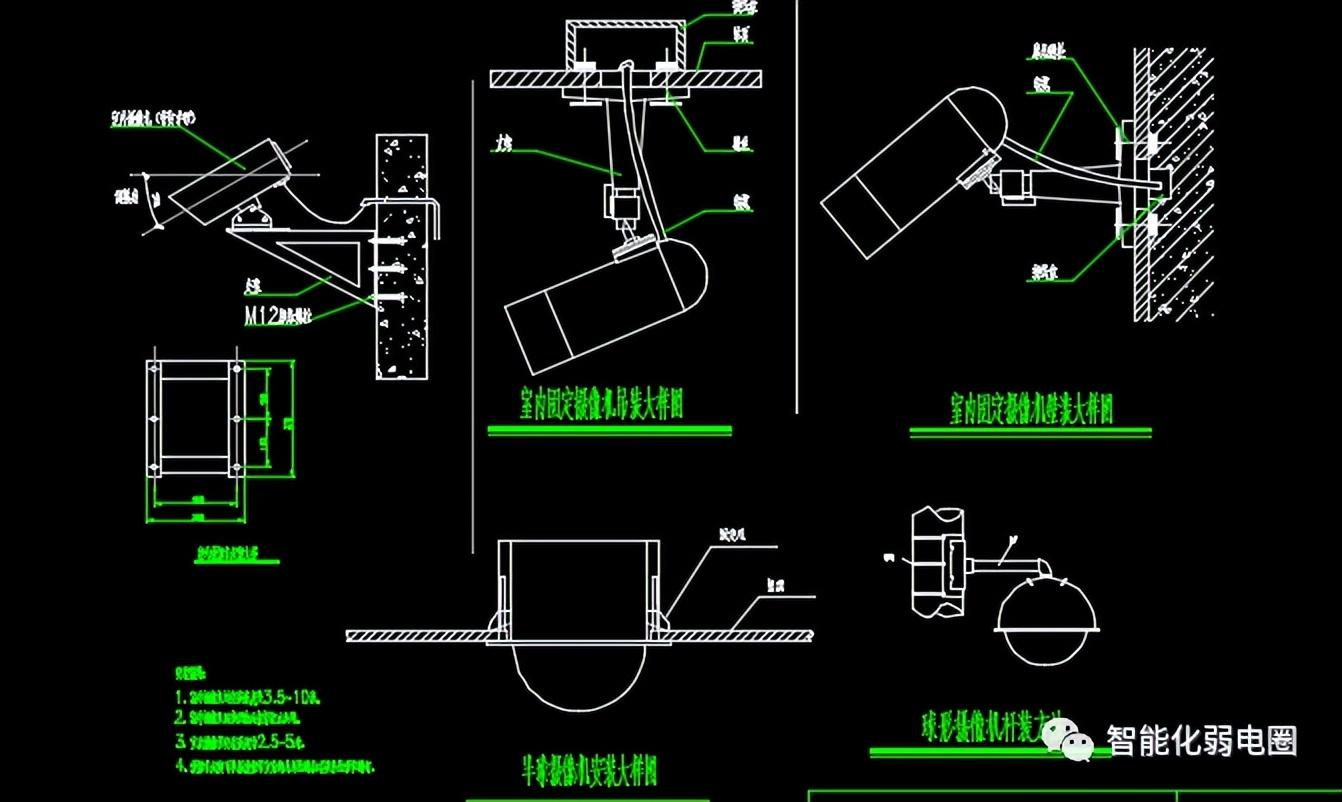

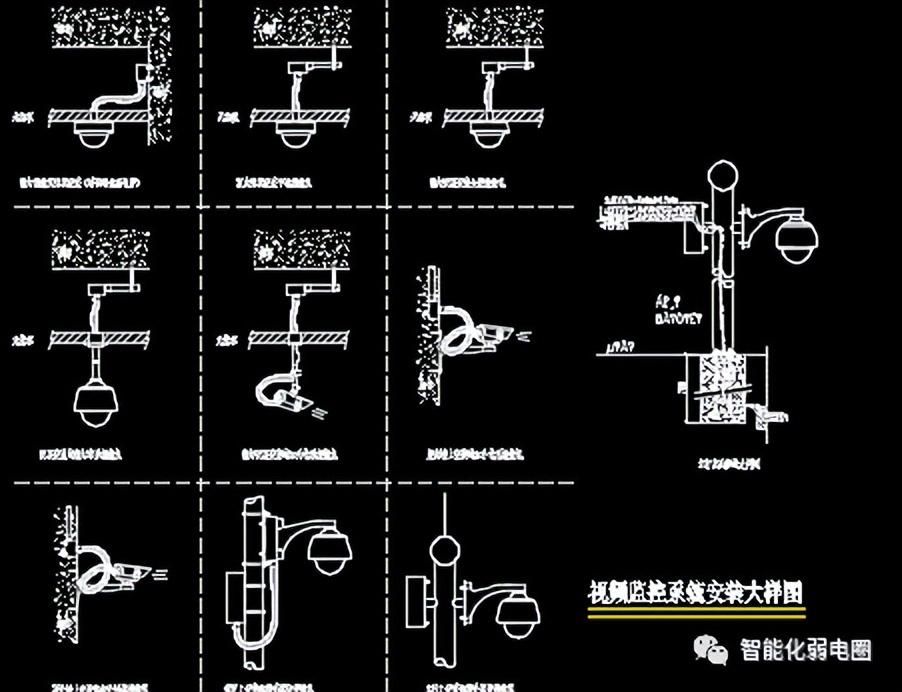

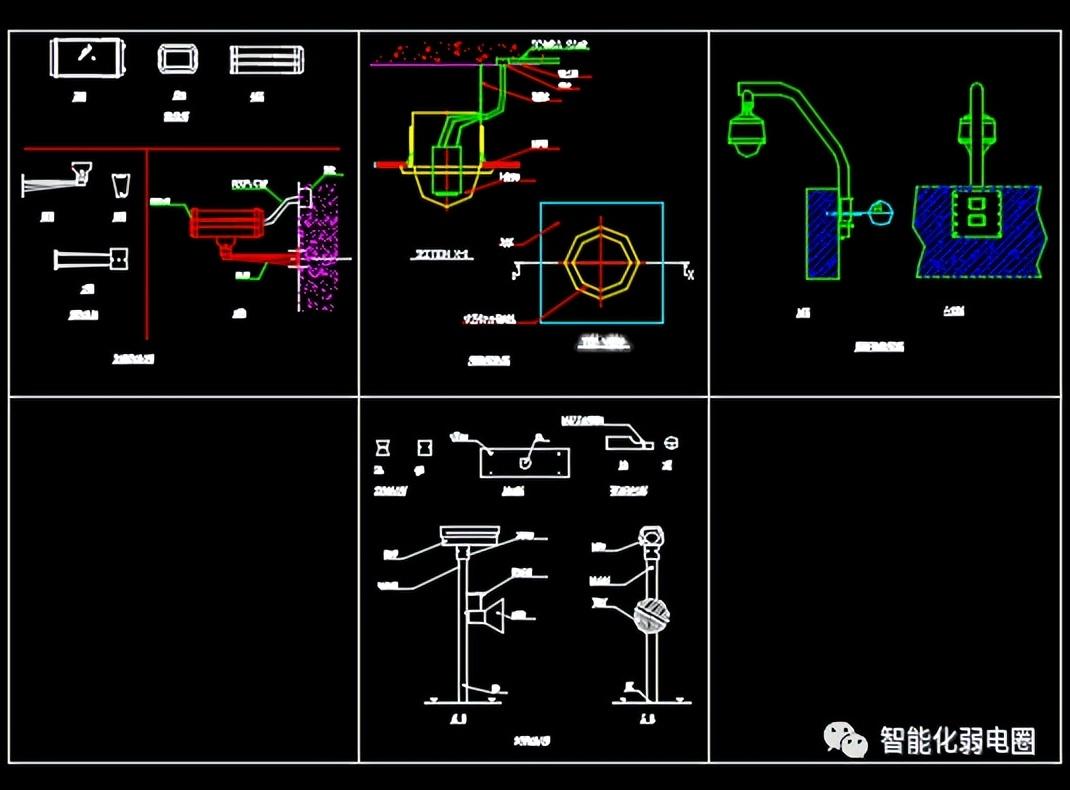

视频监控摄像头安装

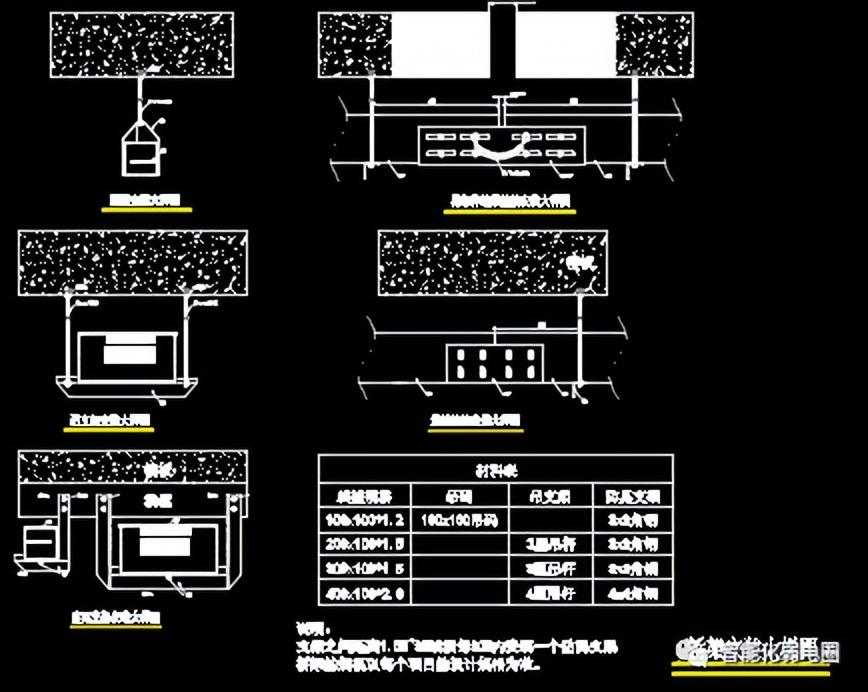

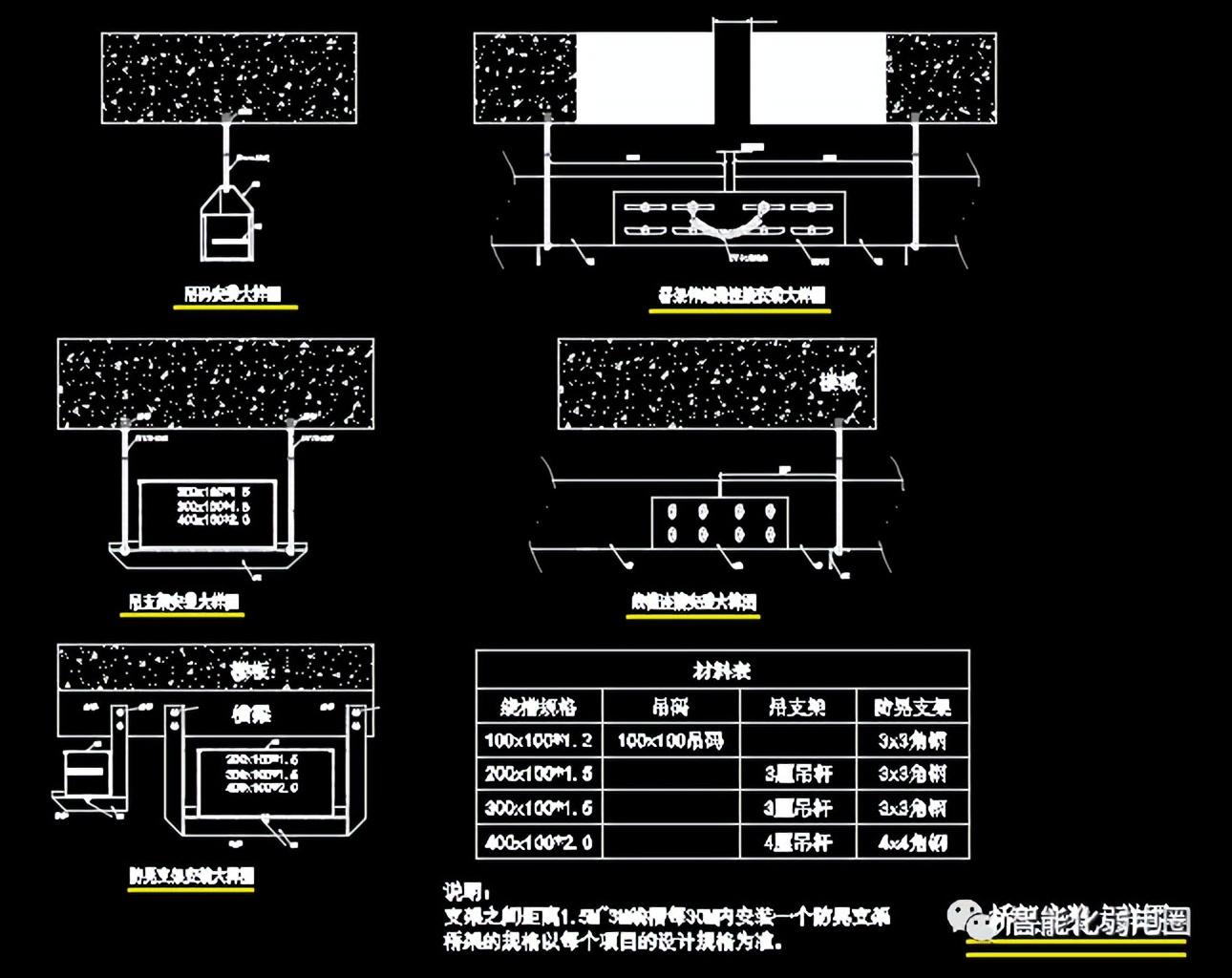

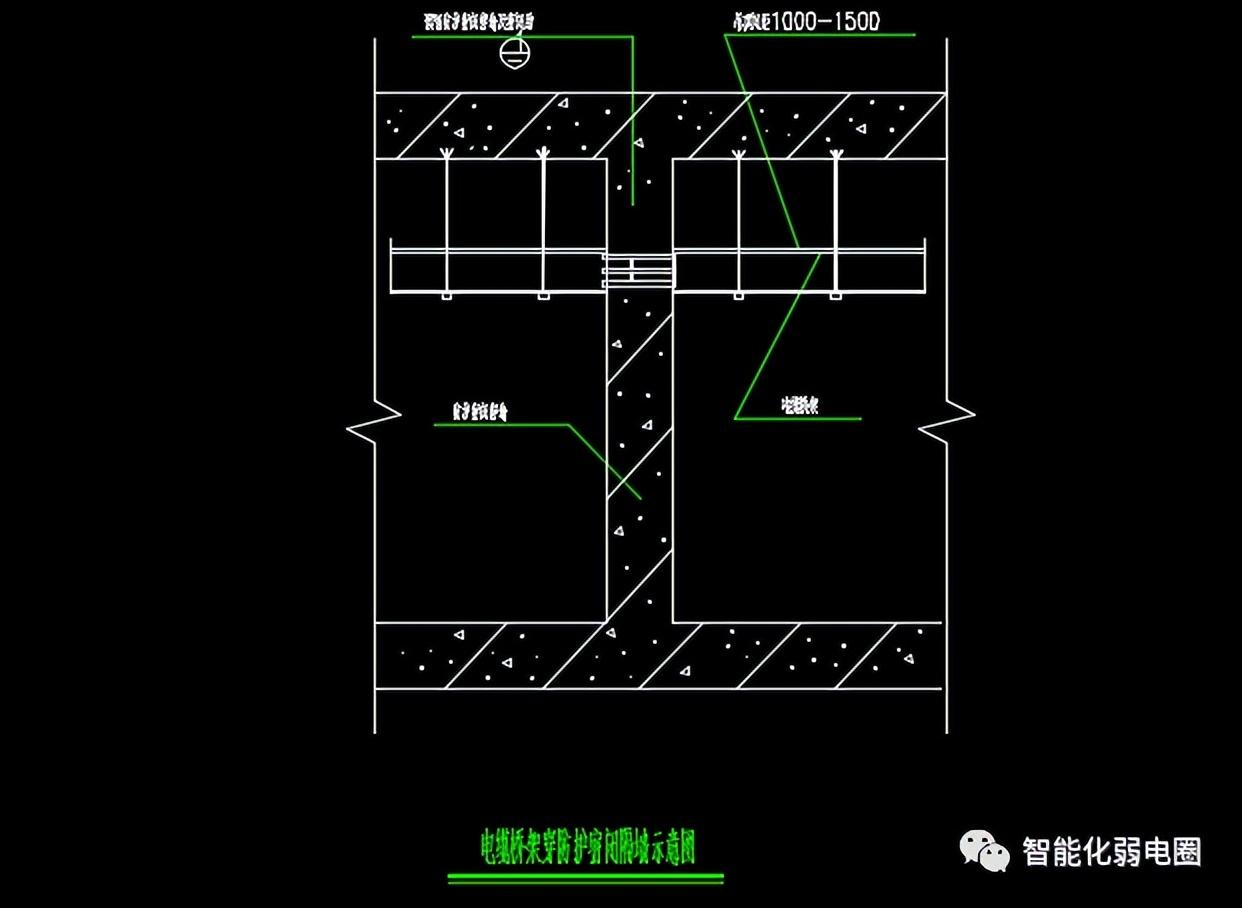

桥架安装

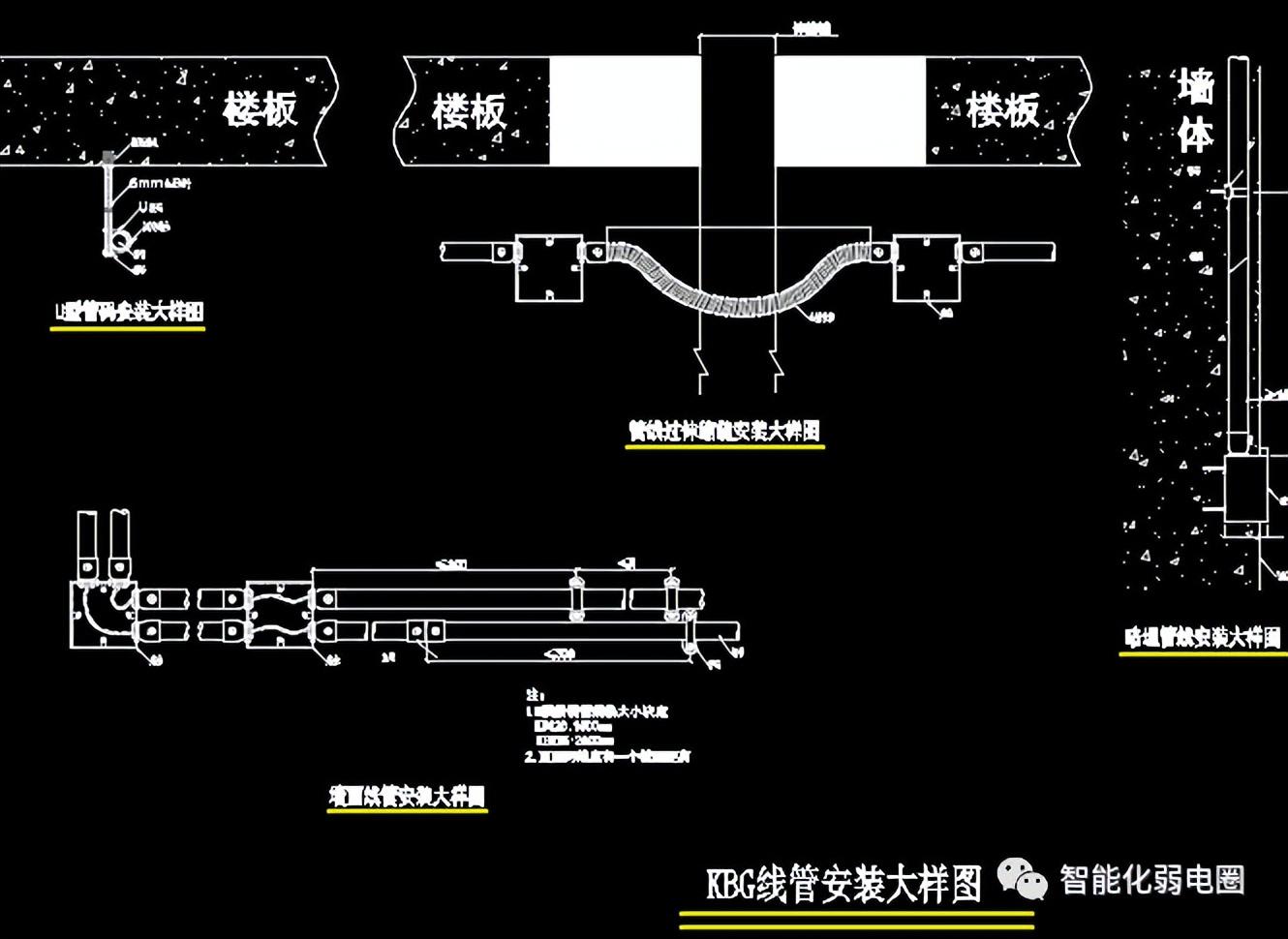

KBG管安装

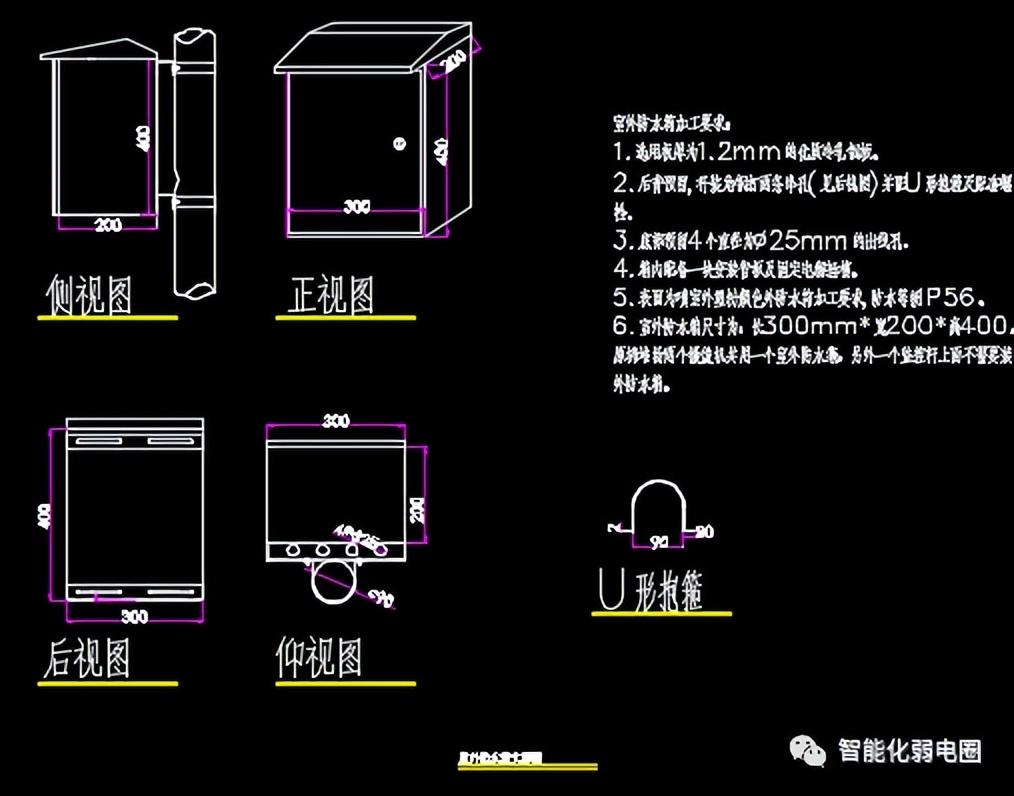

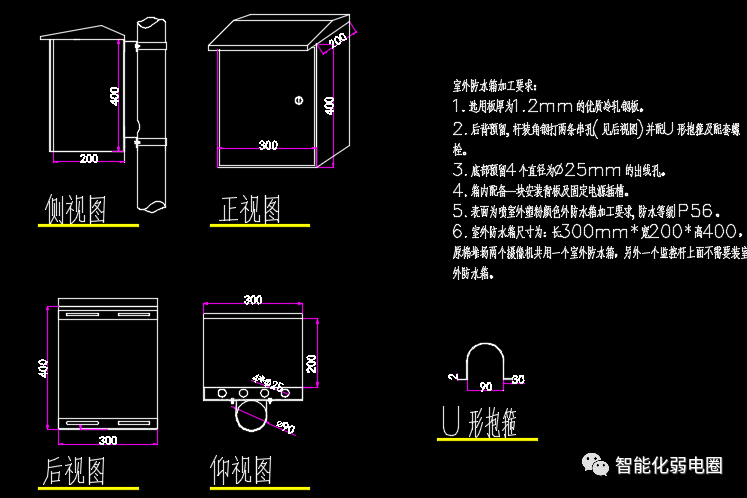

室外防水箱

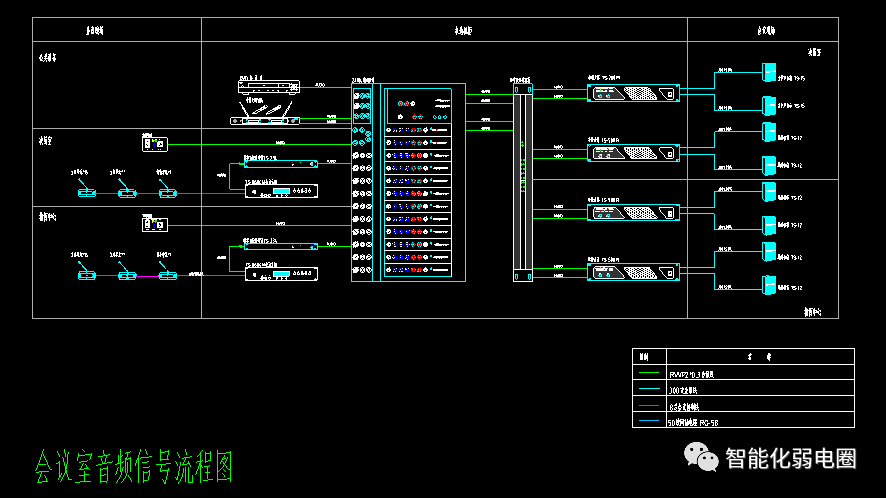

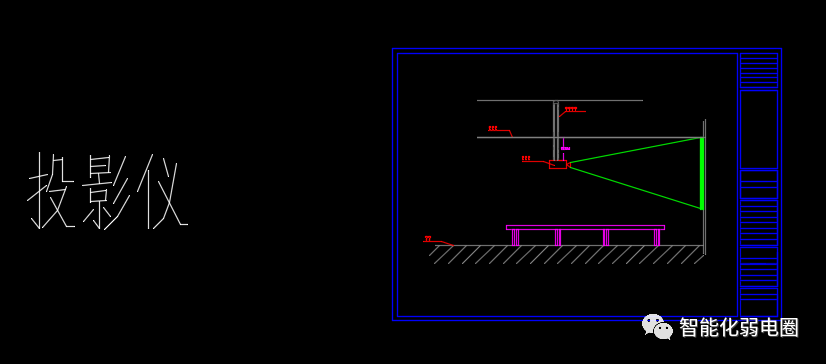

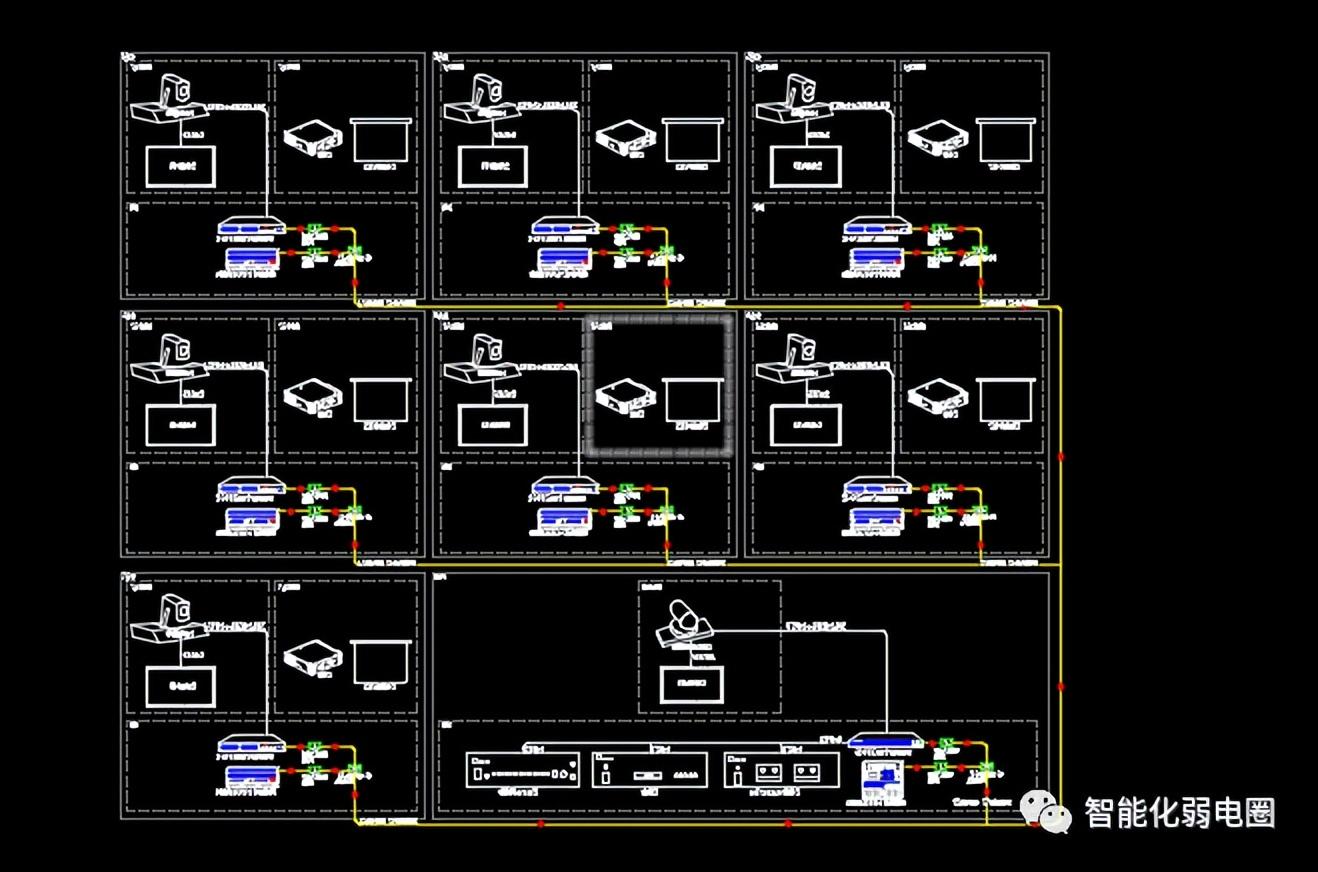

会议系统

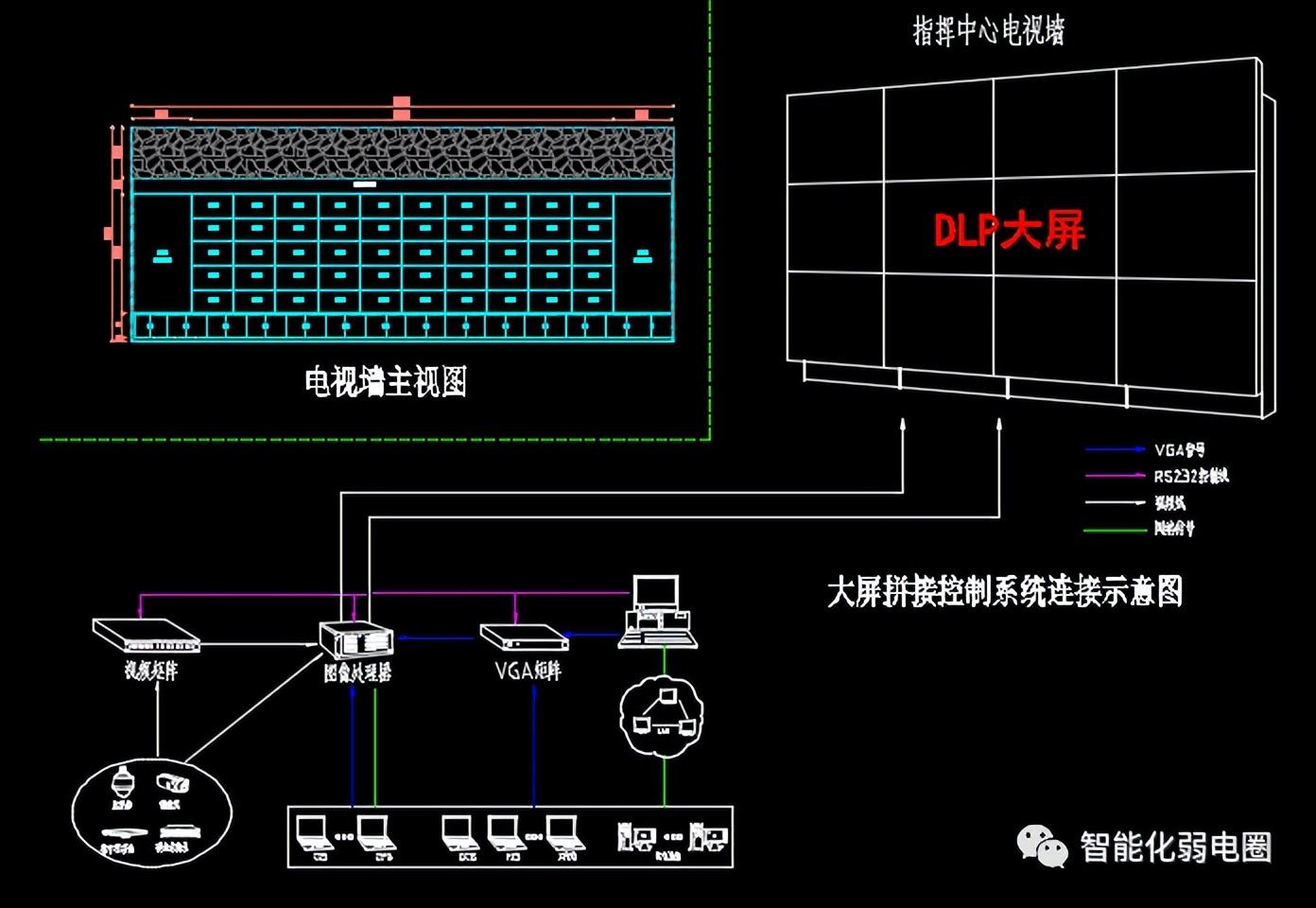

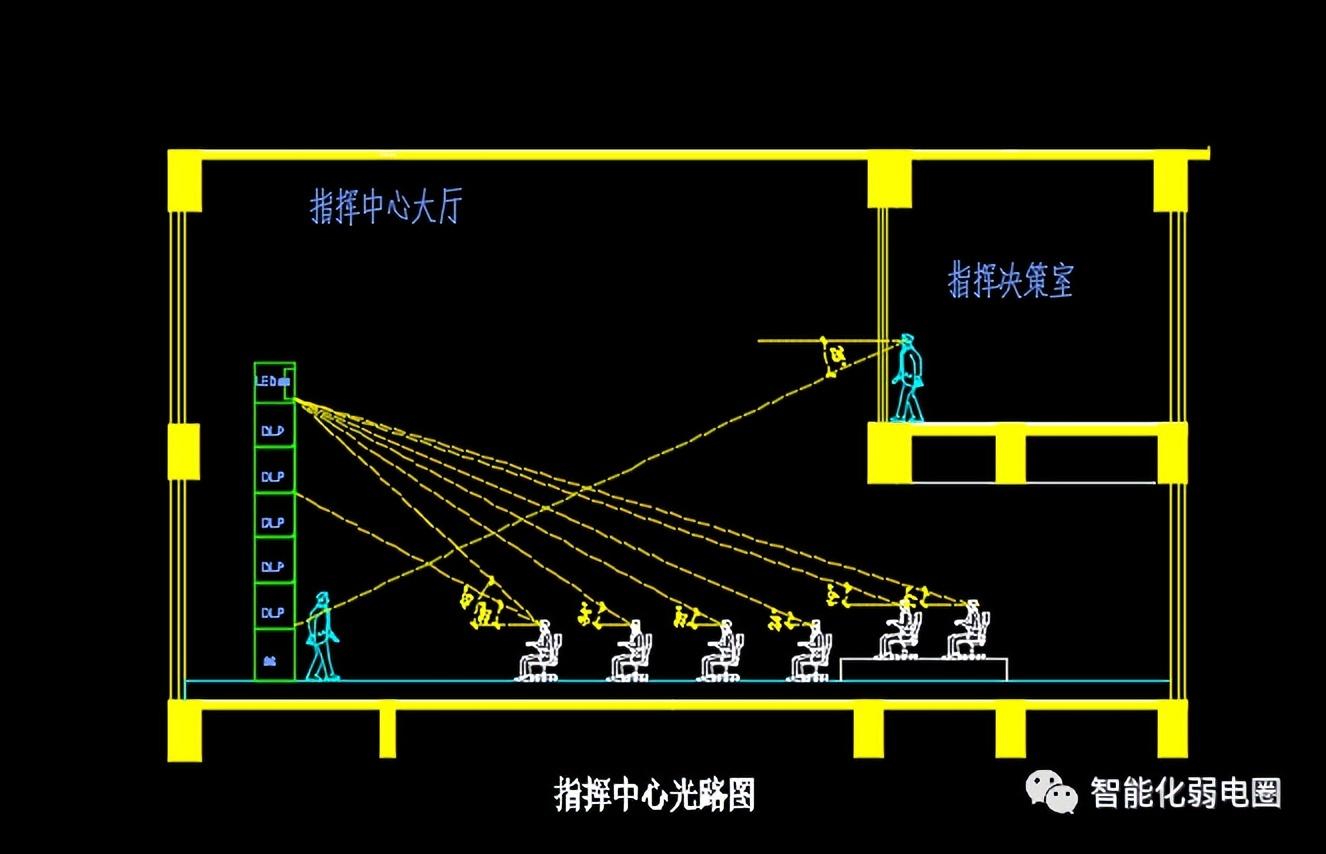

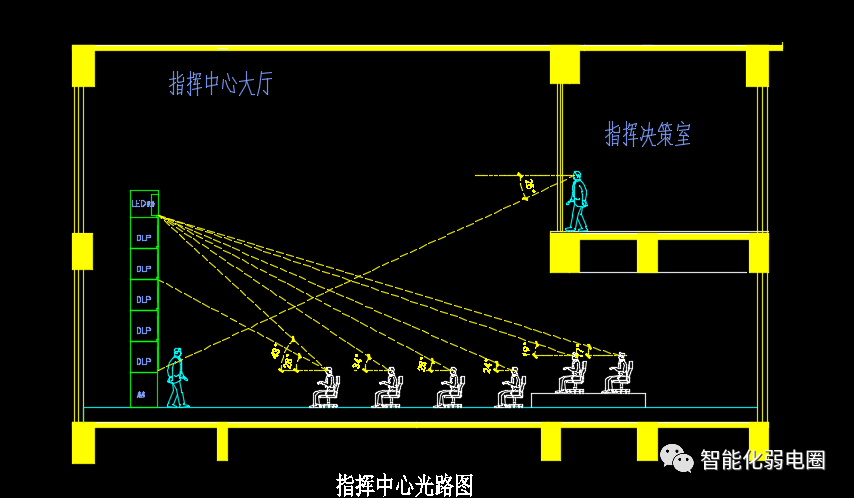

指挥中心光路图

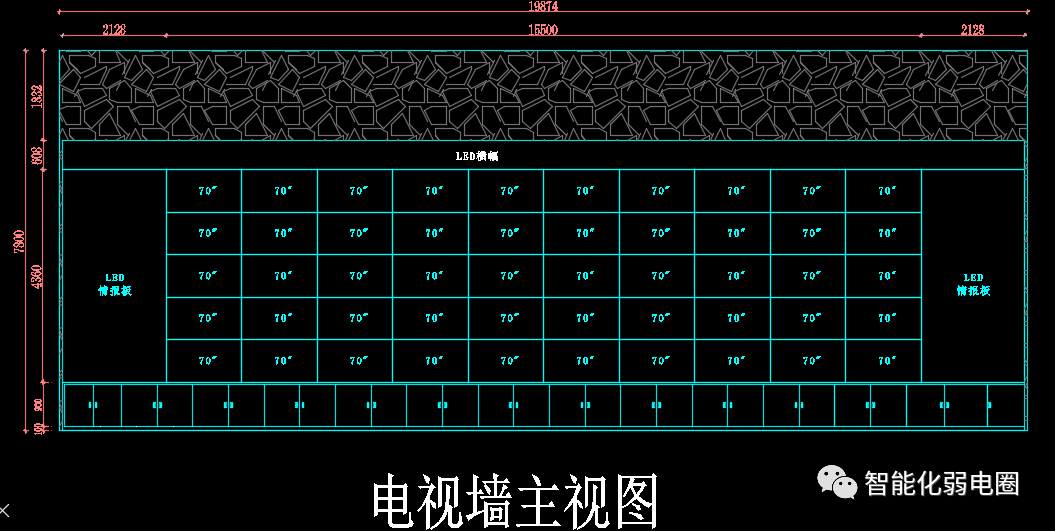

电视墙

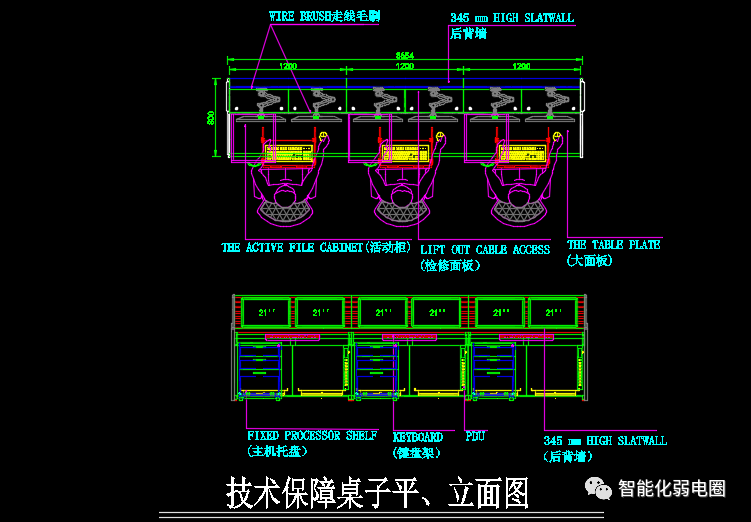

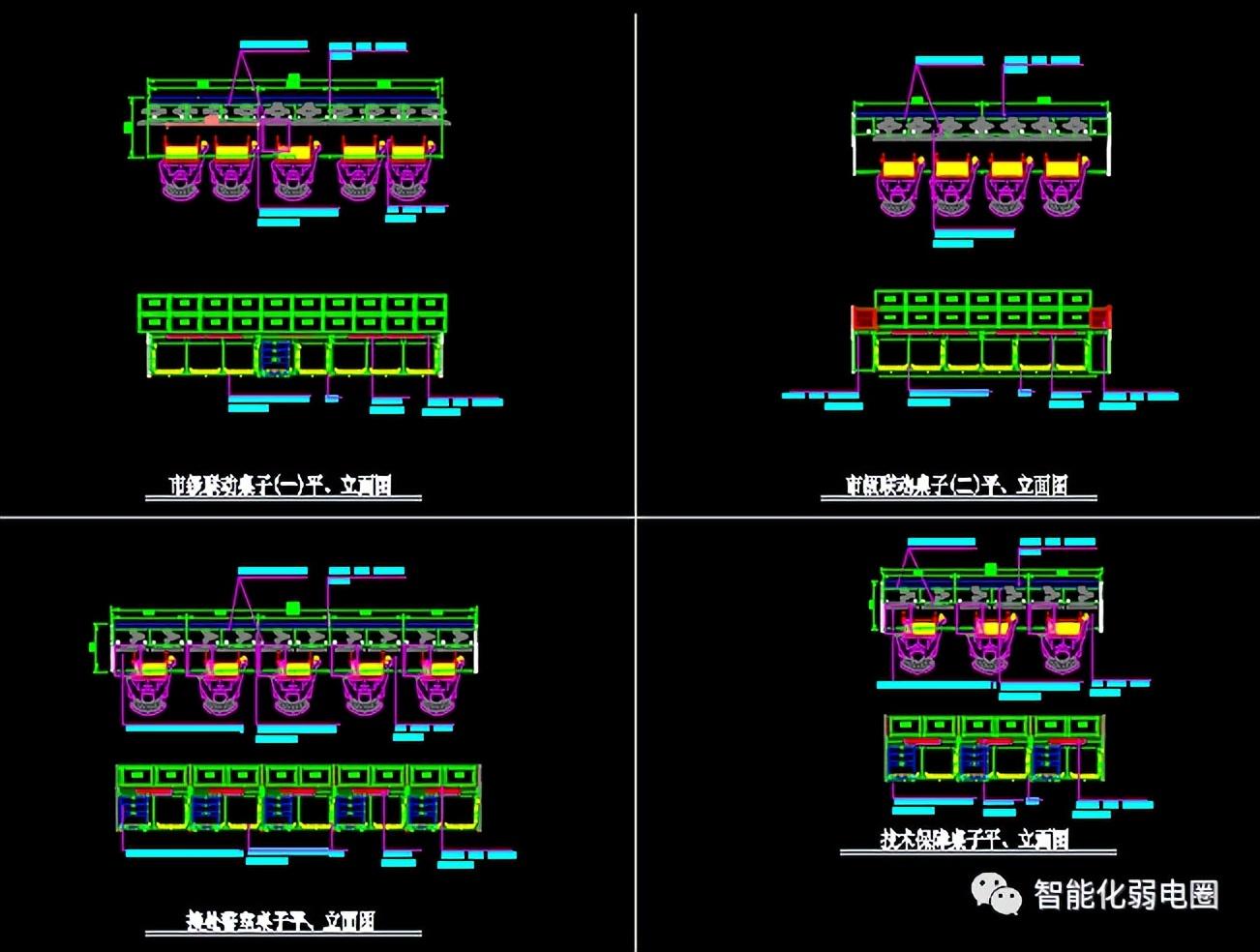

技术保障桌子平、立面图

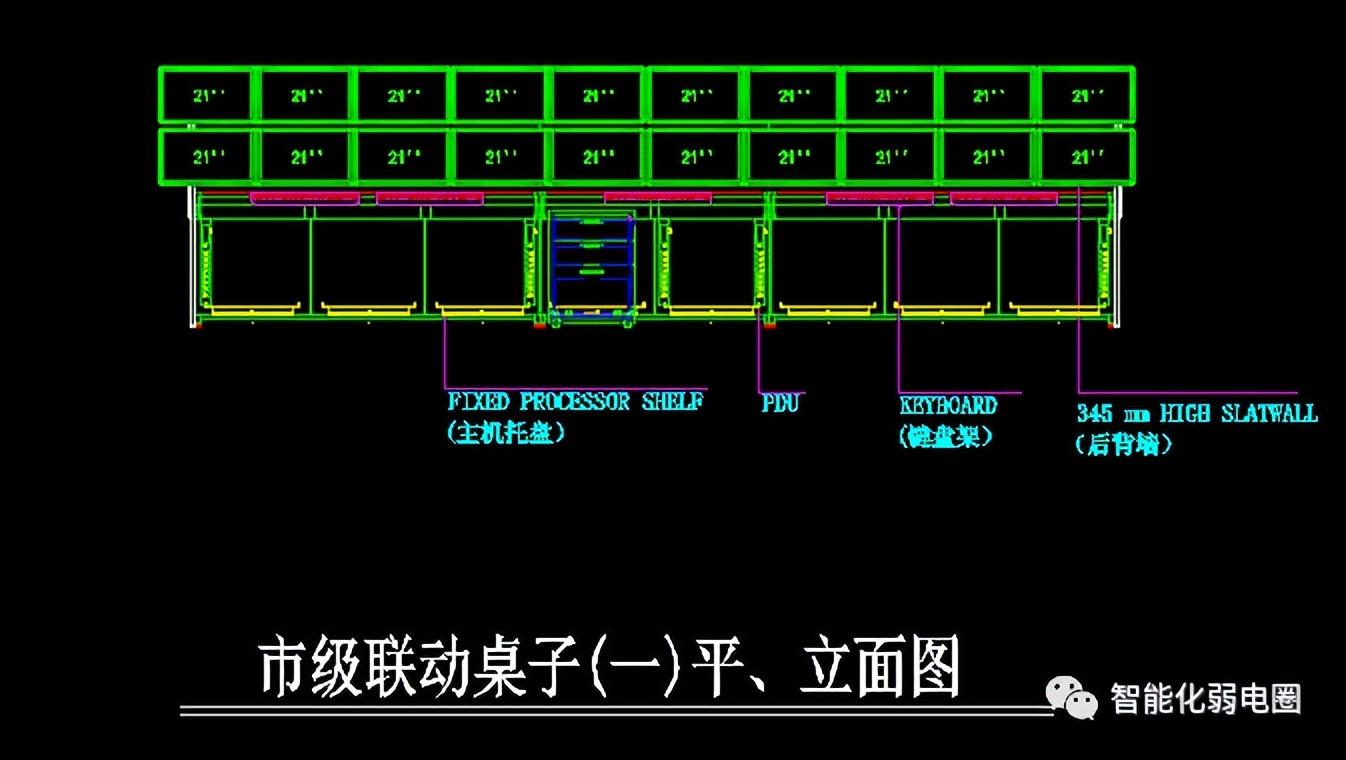

市级联动桌子

桌子示意图

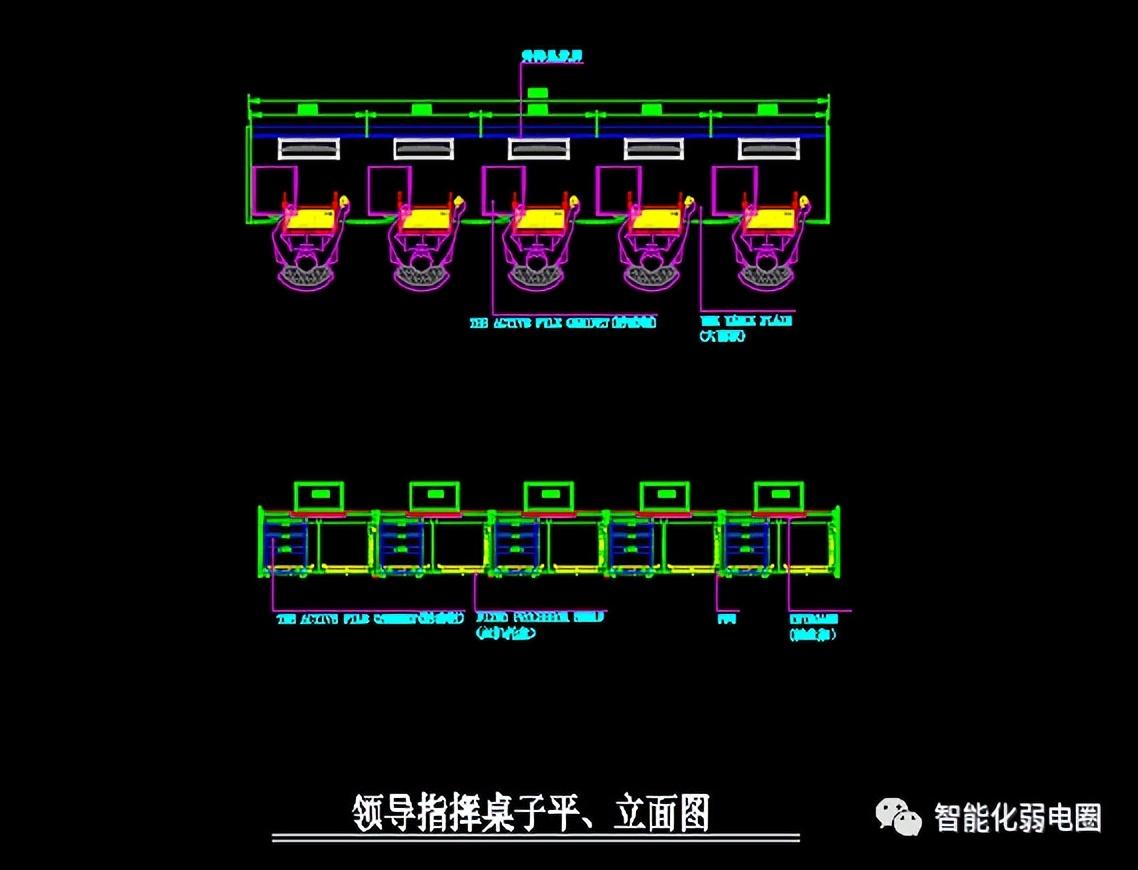

领导桌子指挥里面图

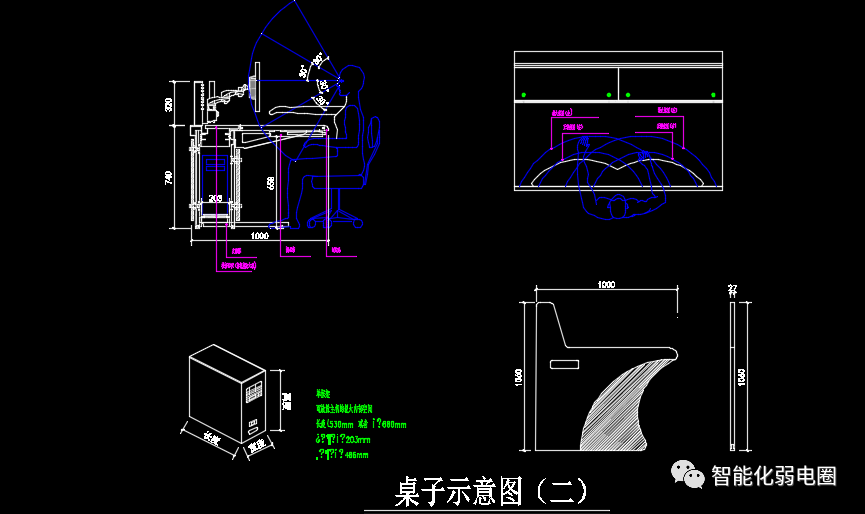

桌子示意图

监控防雷接地

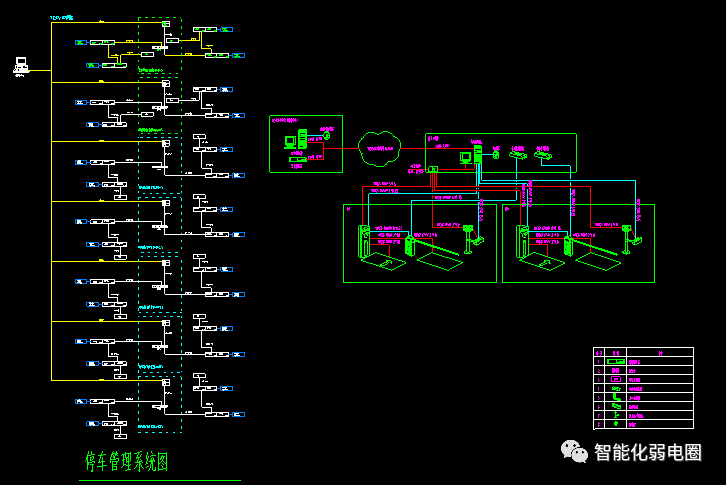

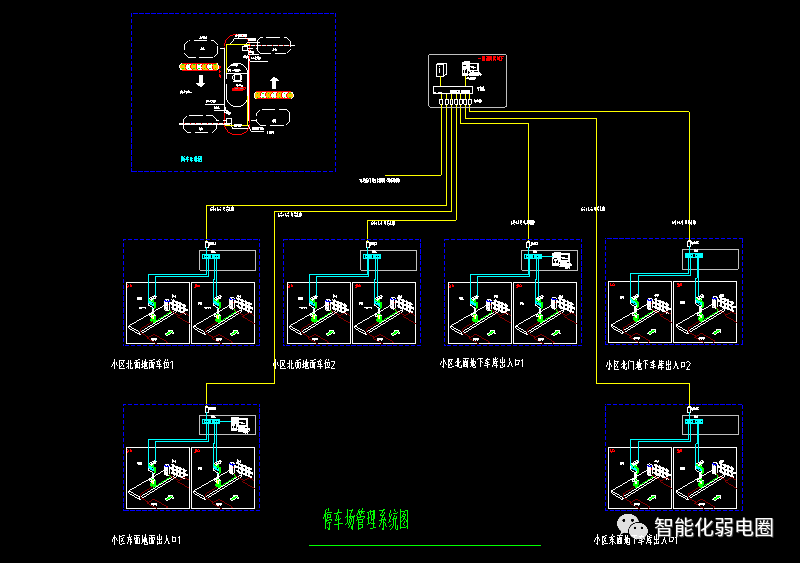

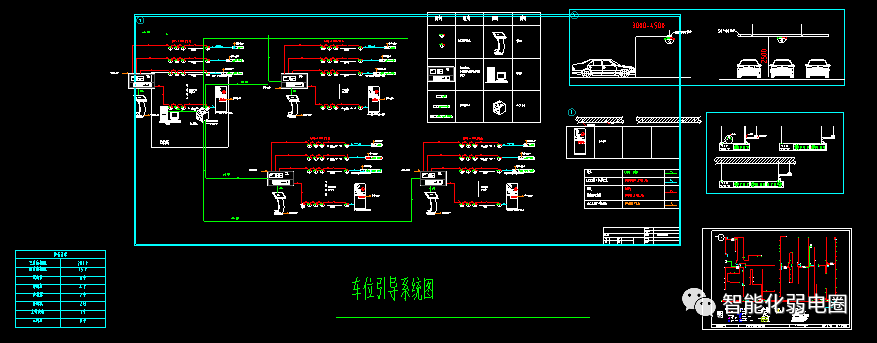

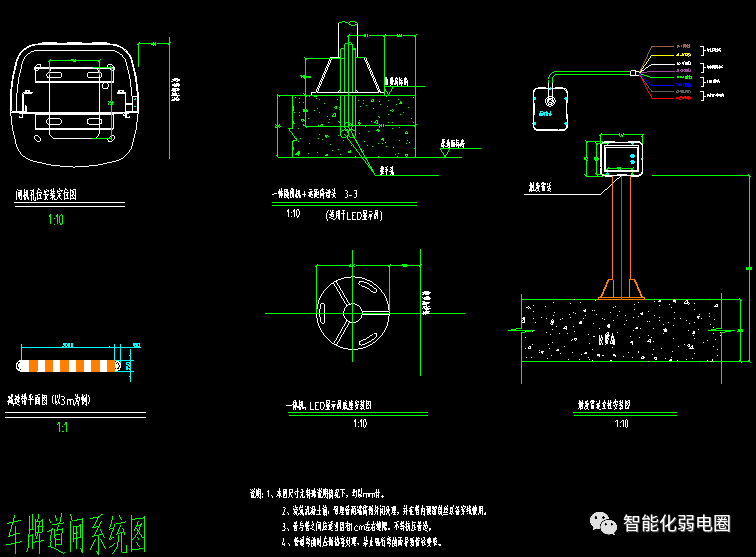

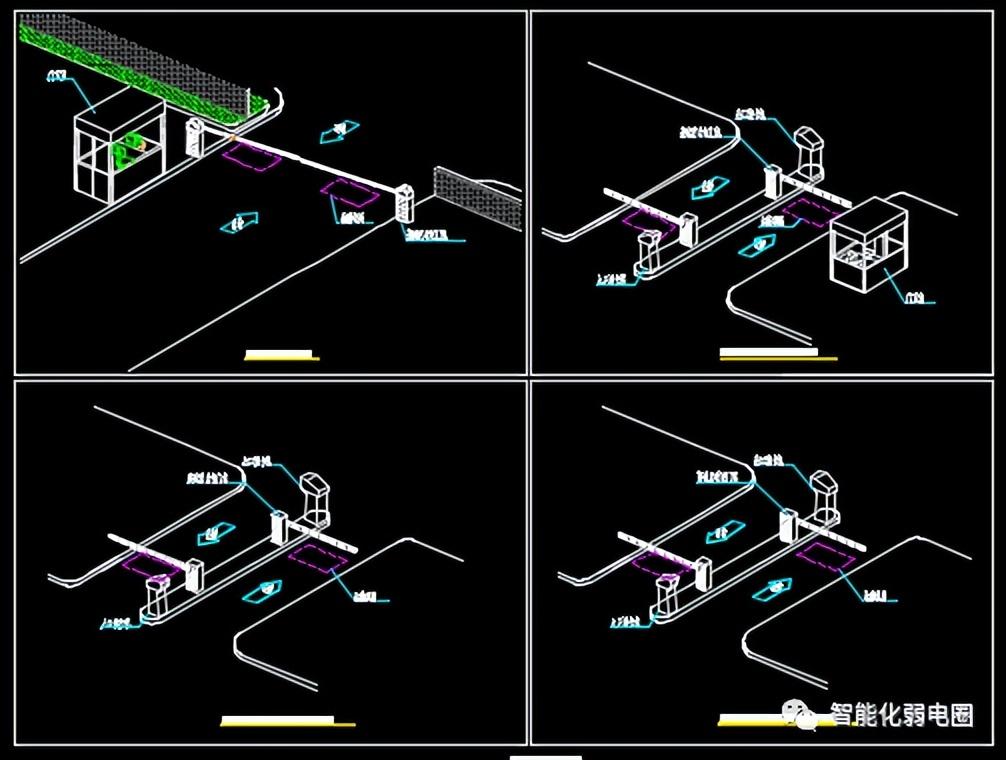

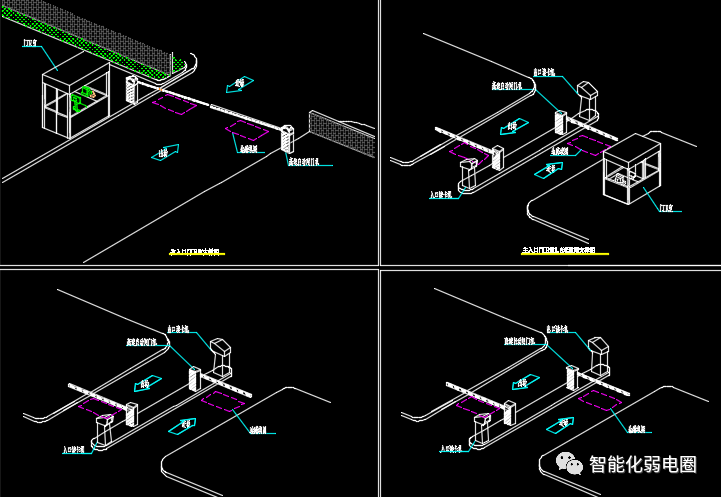

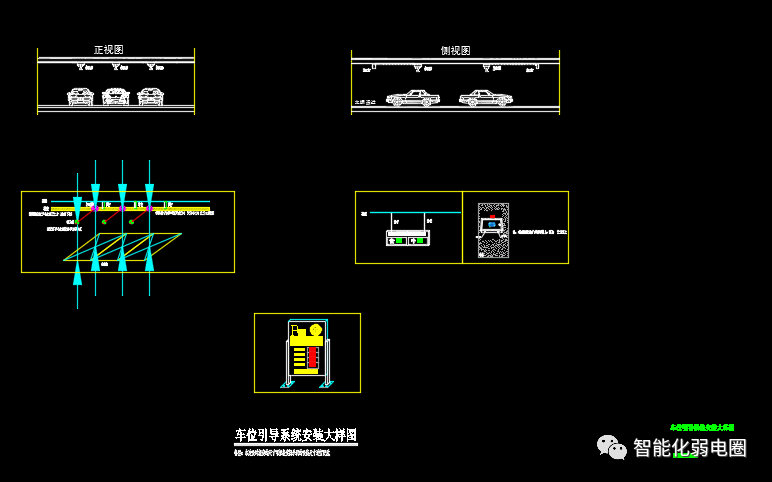

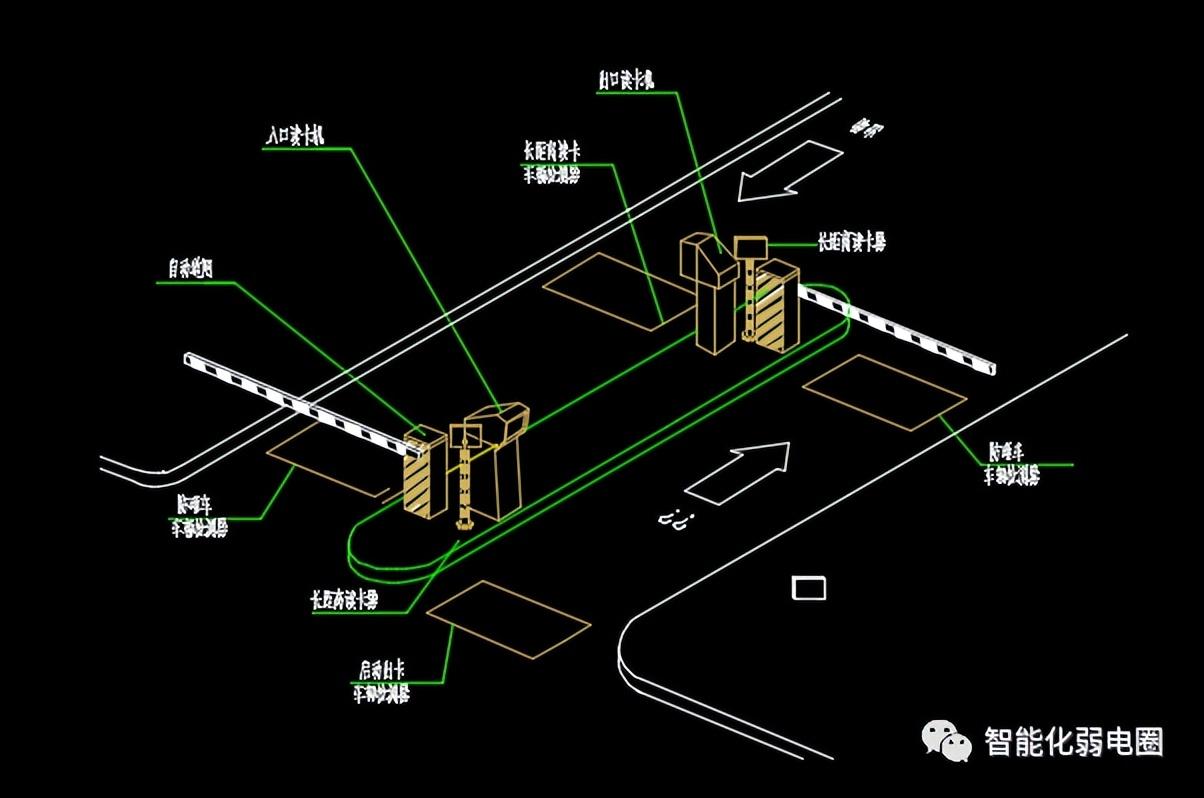

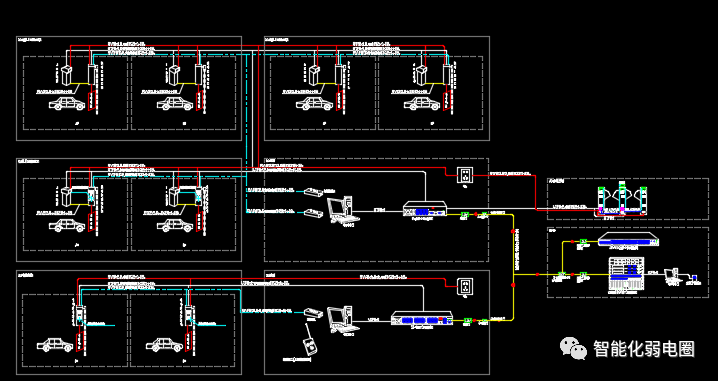

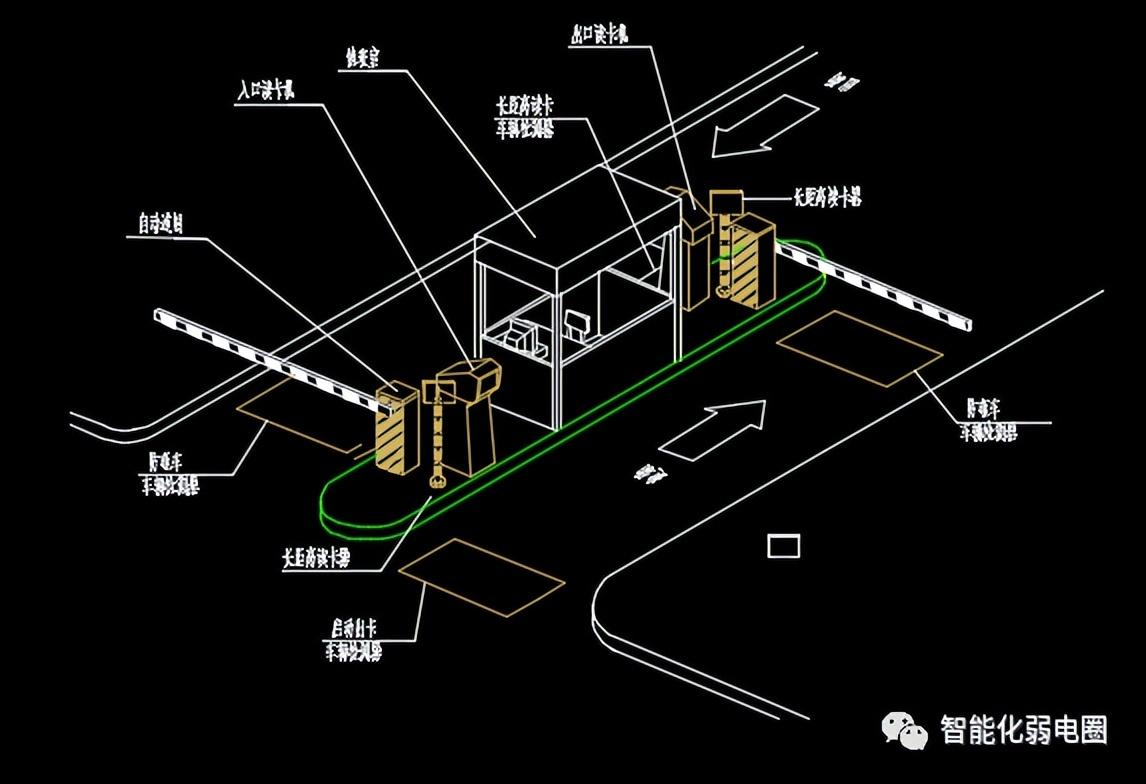

停车场管理

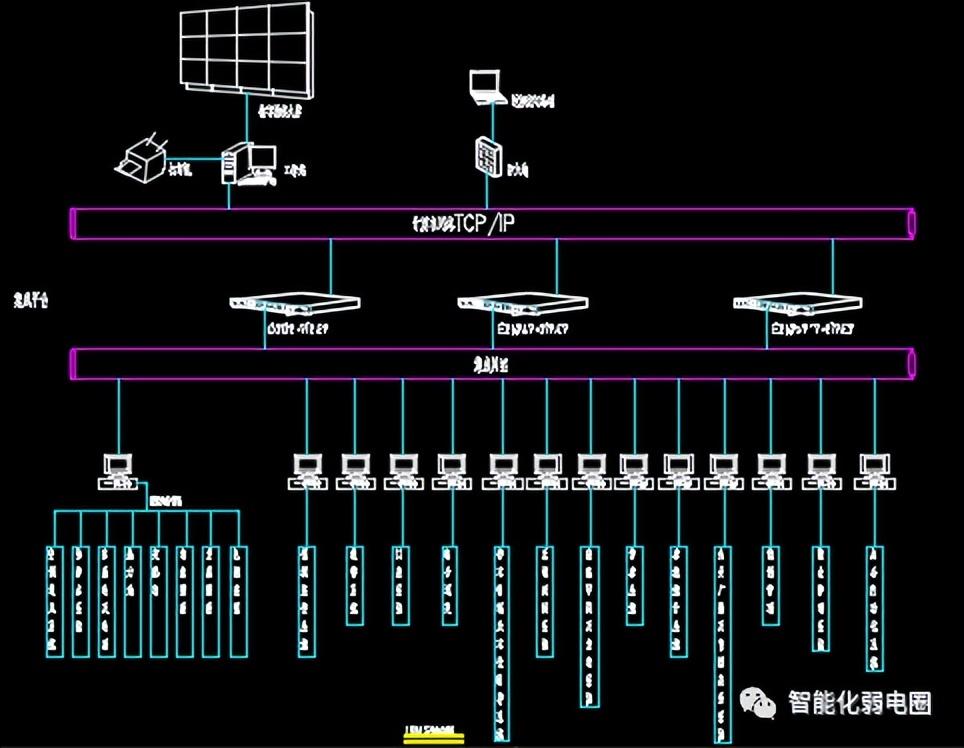

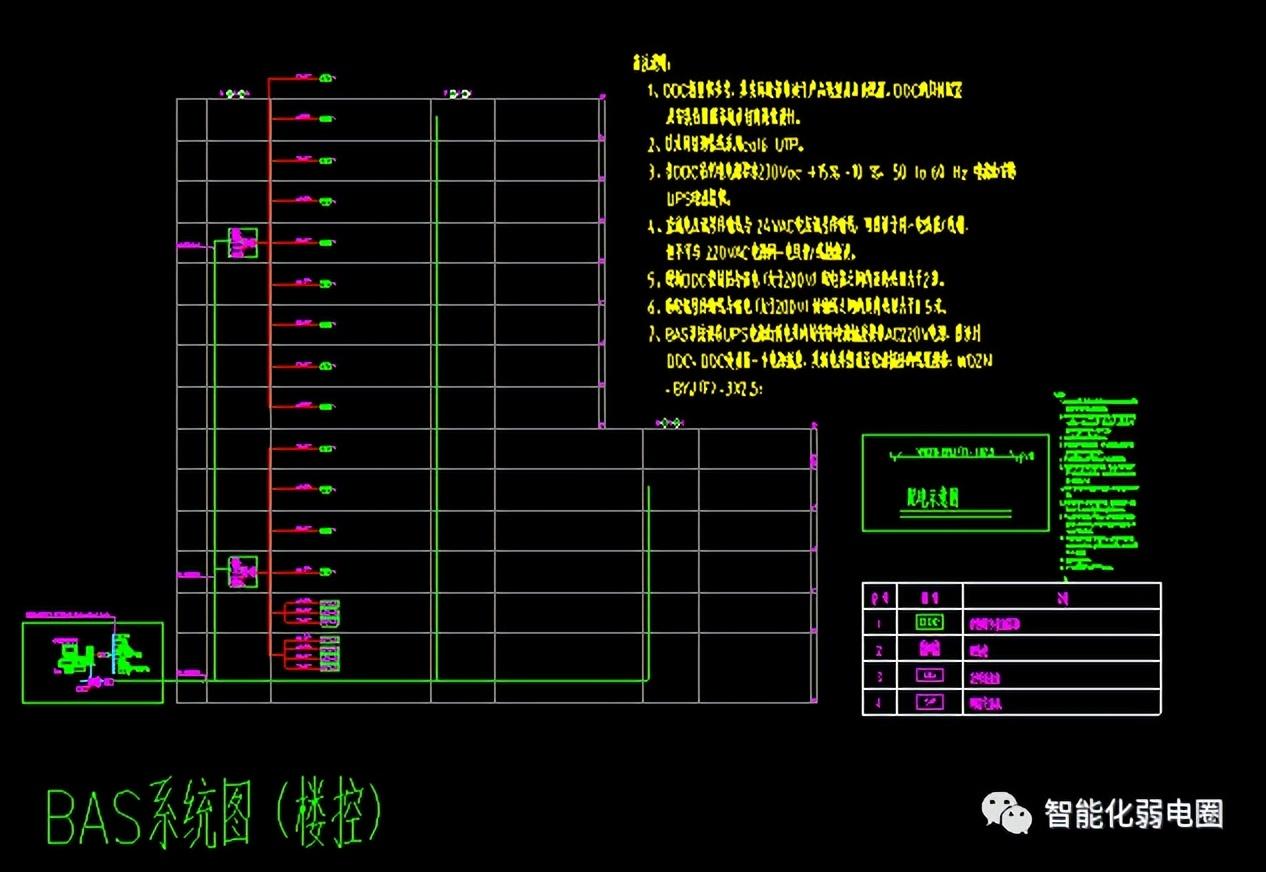

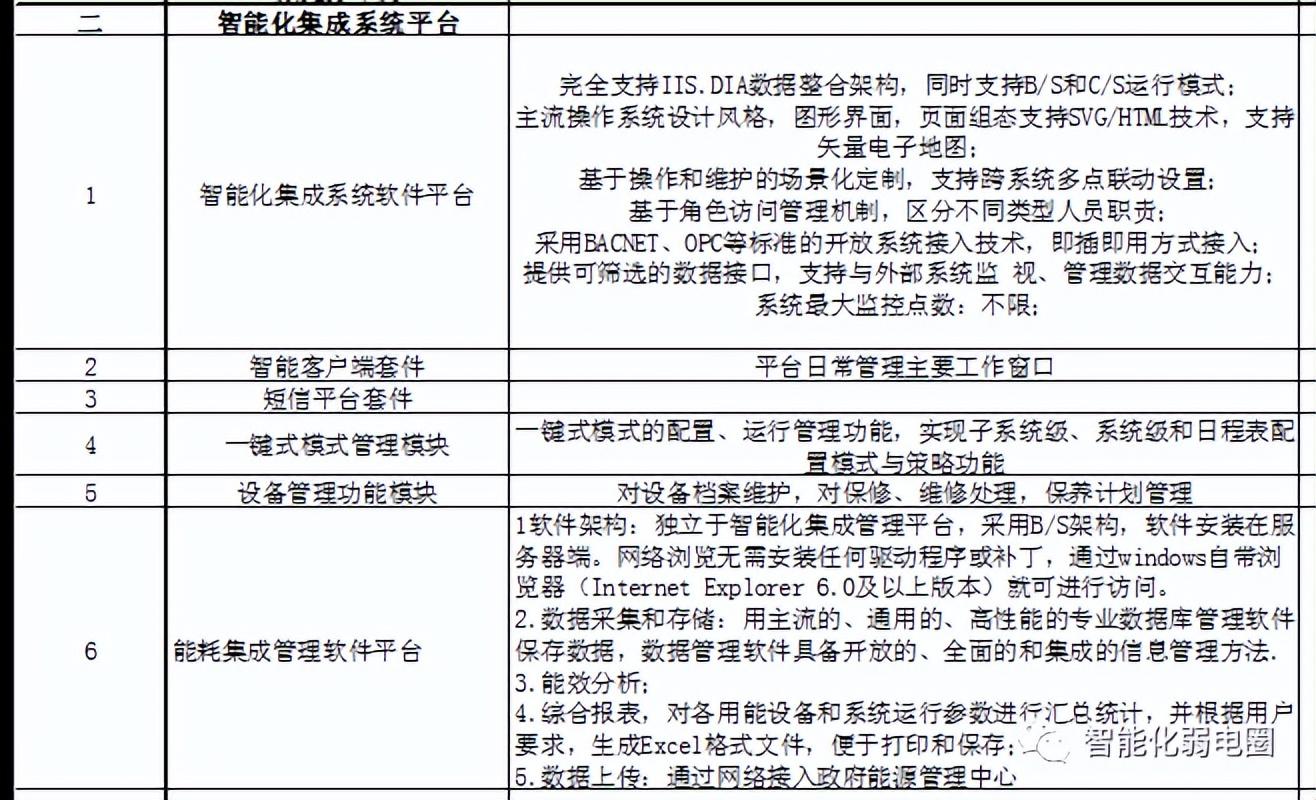

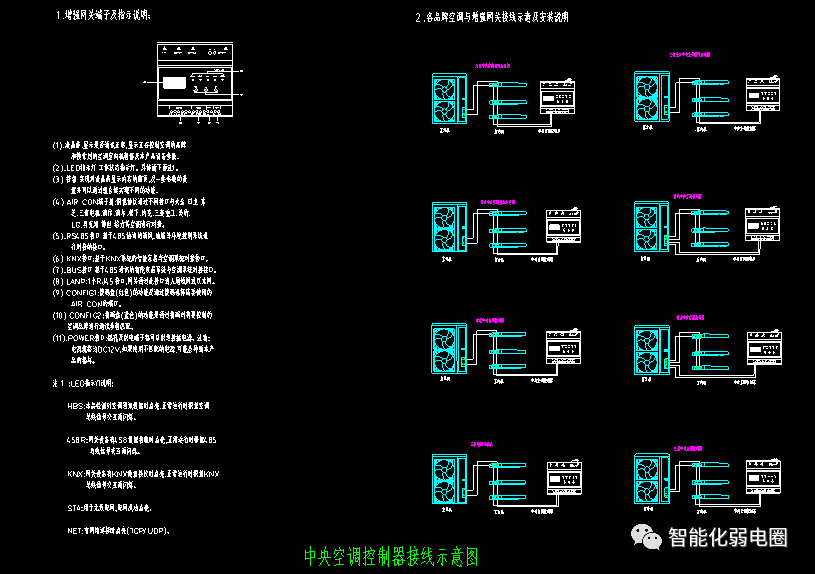

IBMS系统集成

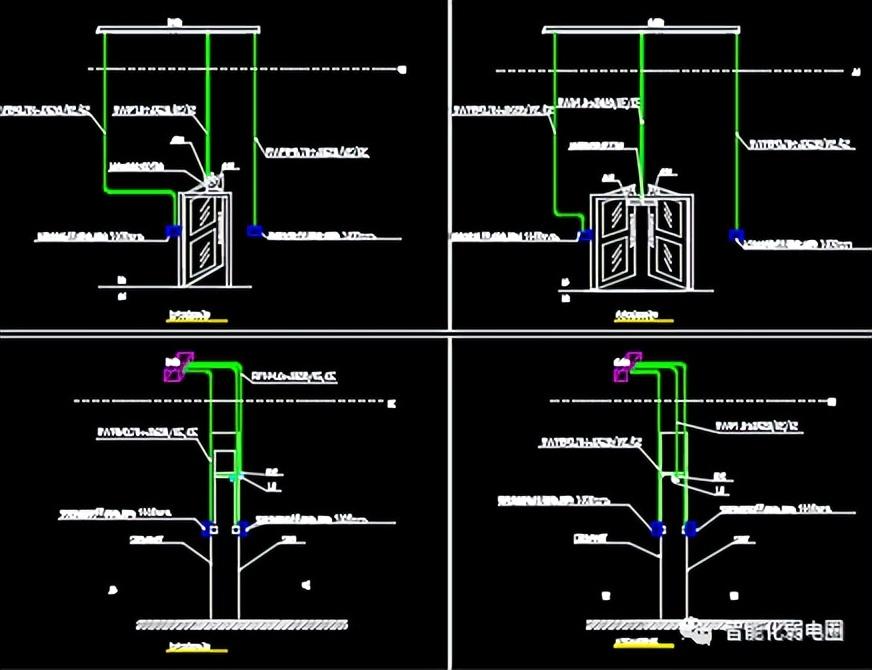

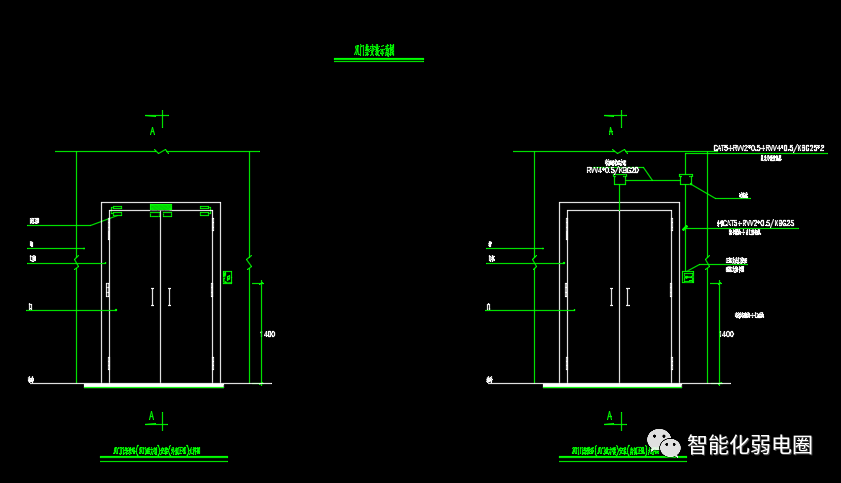

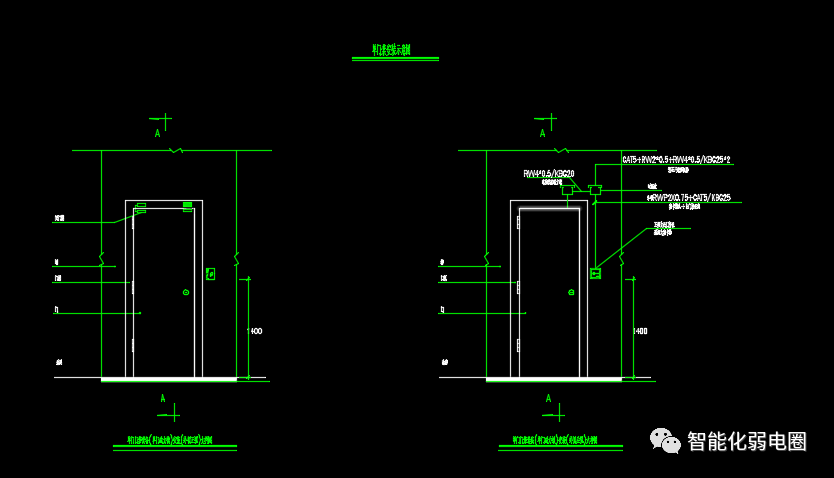

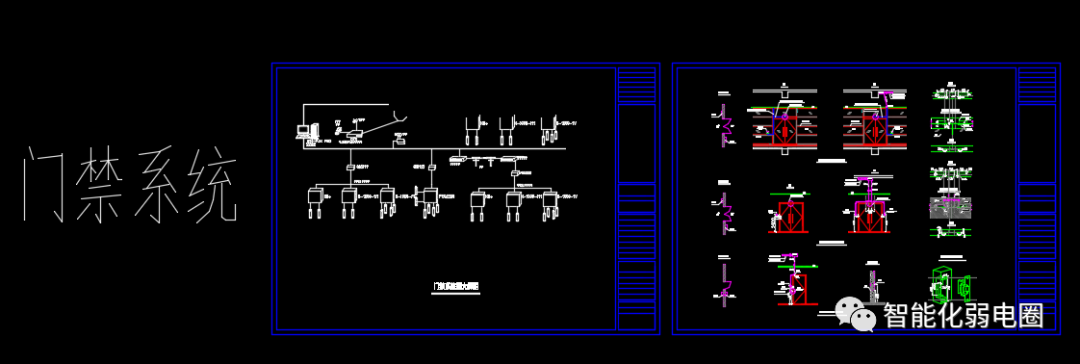

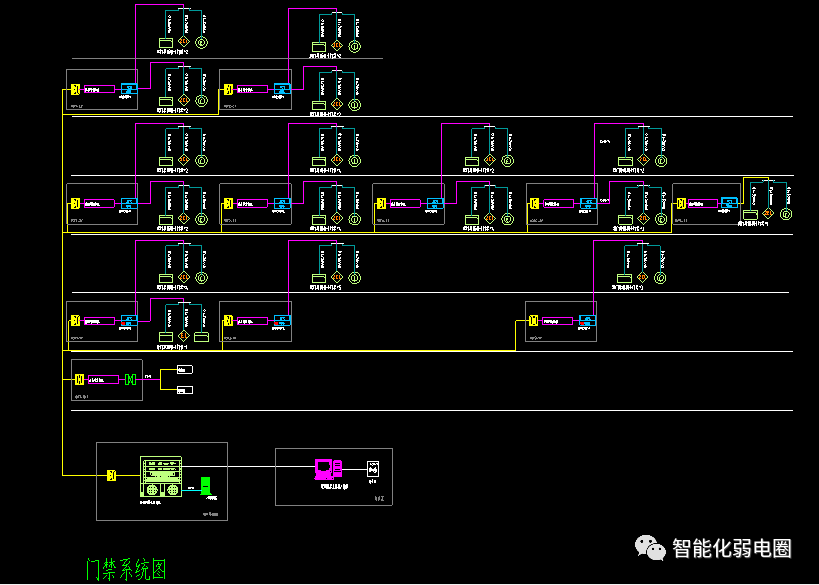

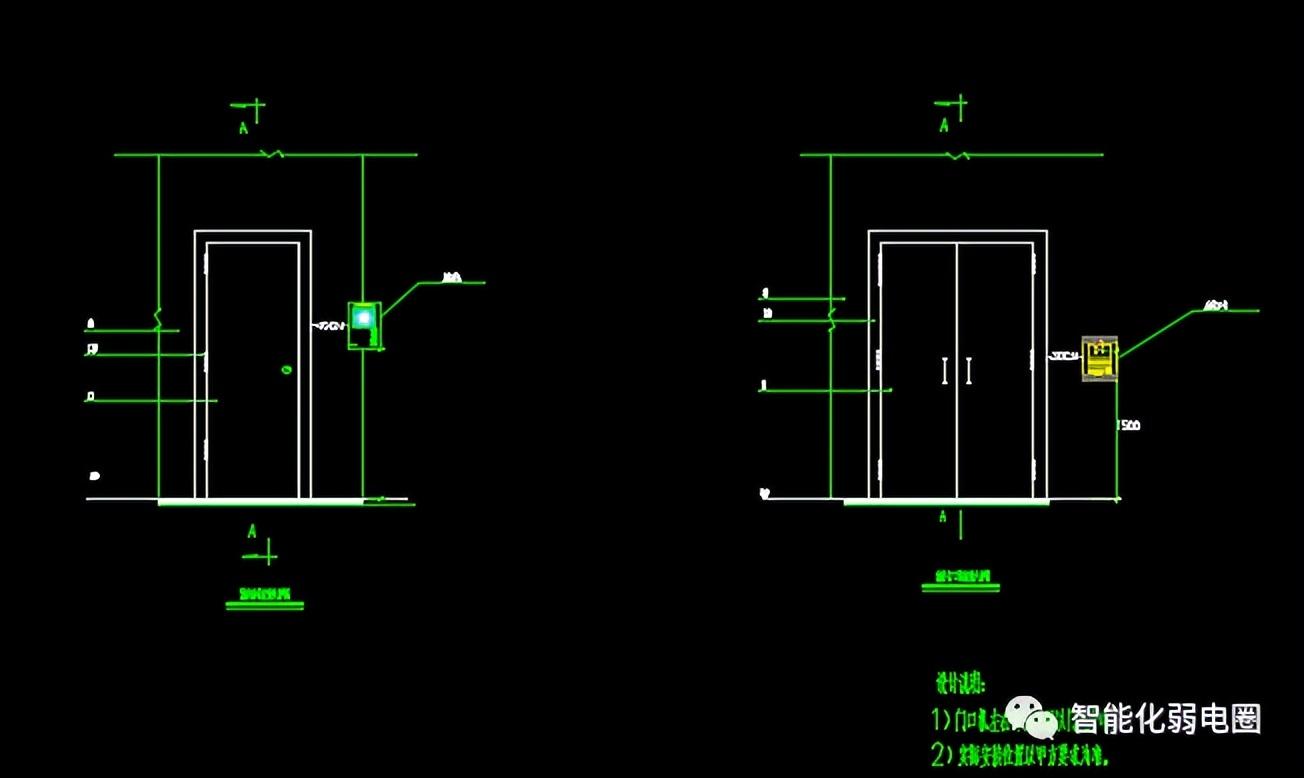

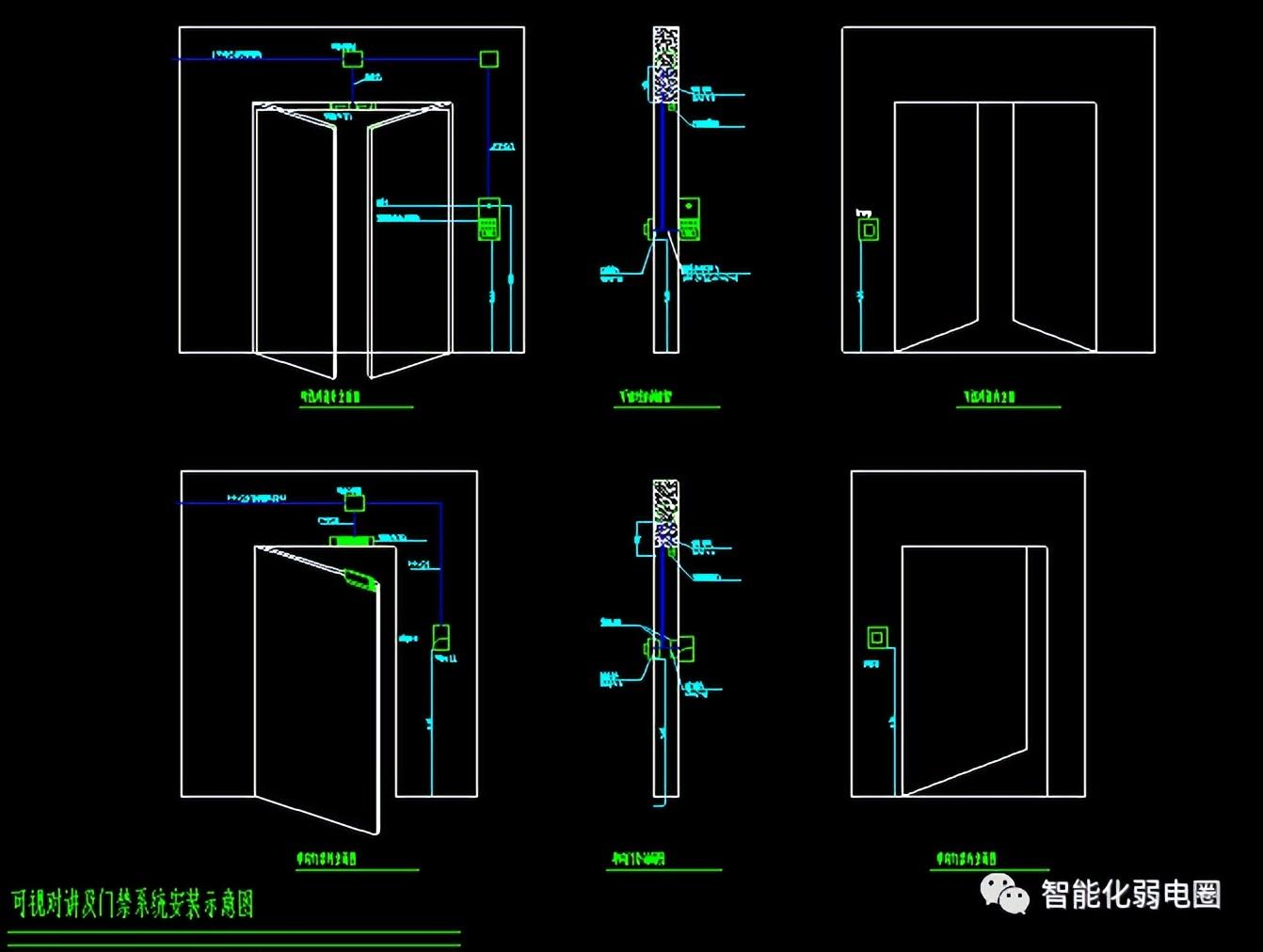

门禁系统

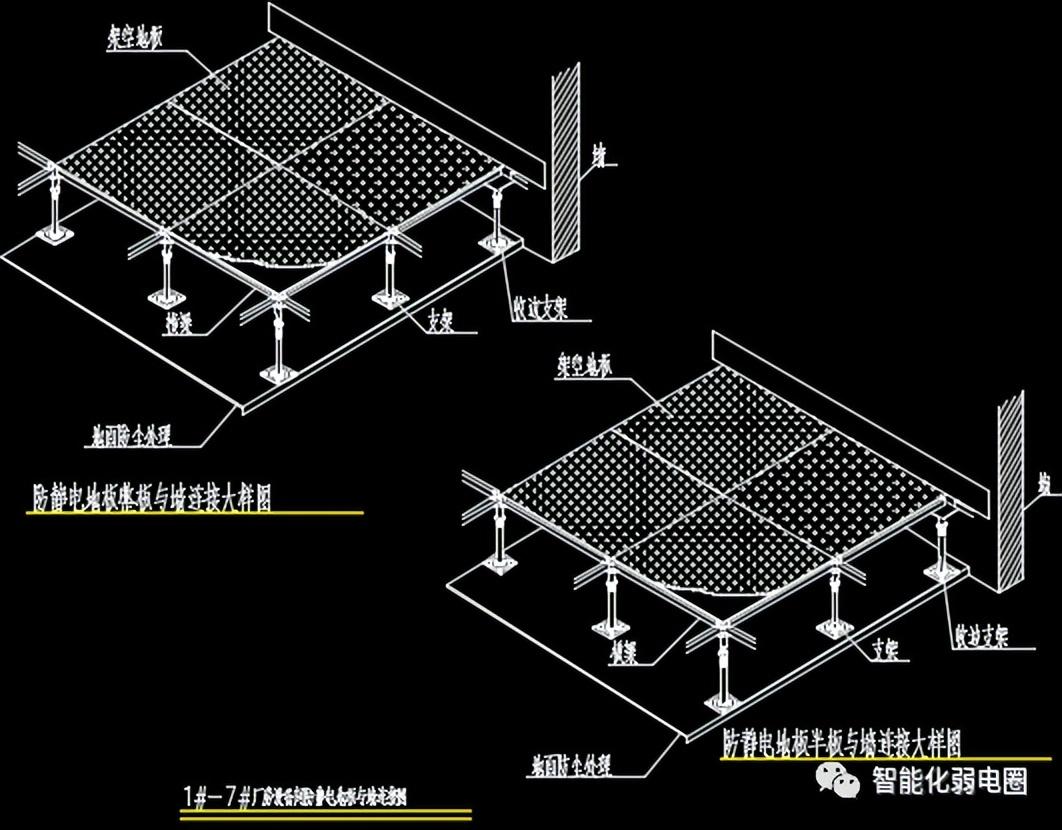

静电地板施工

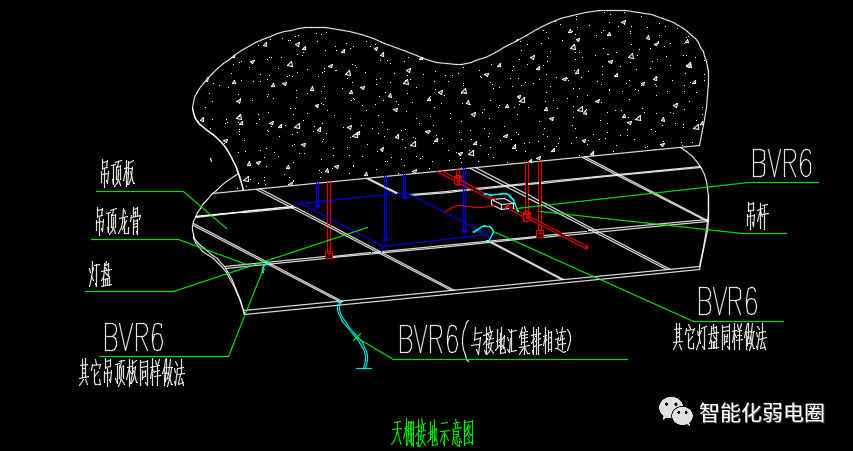

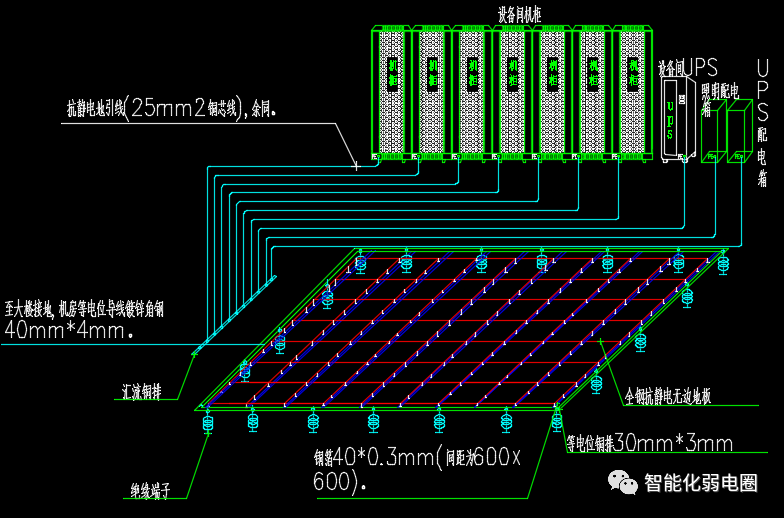

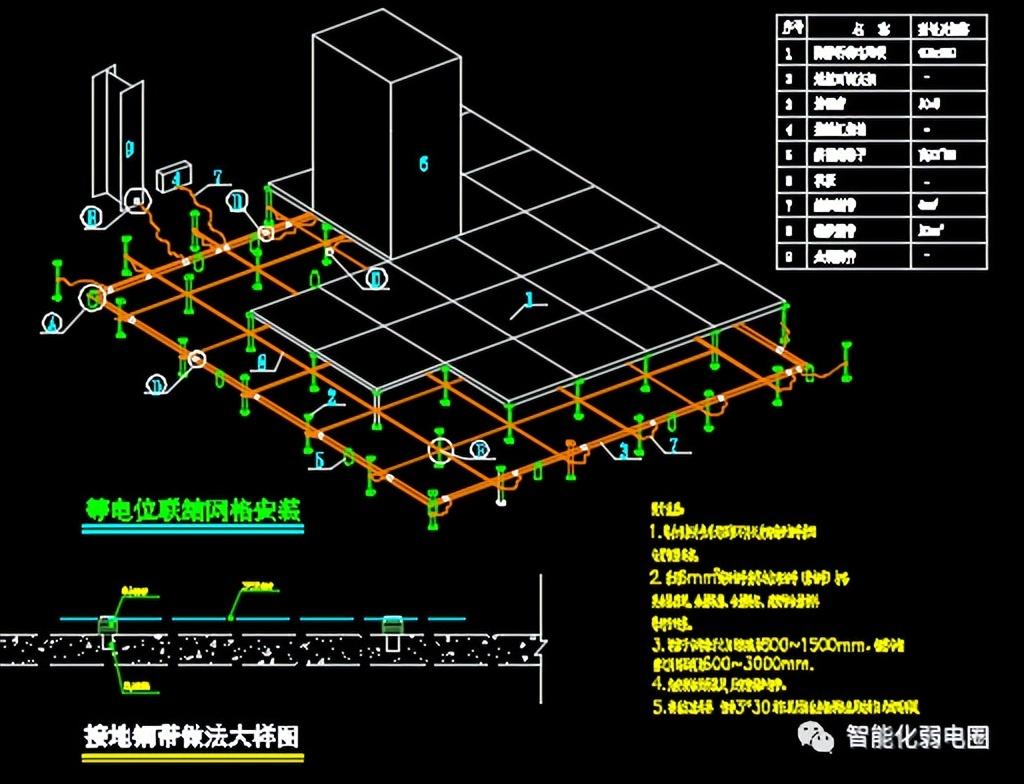

机房施工接地

机柜

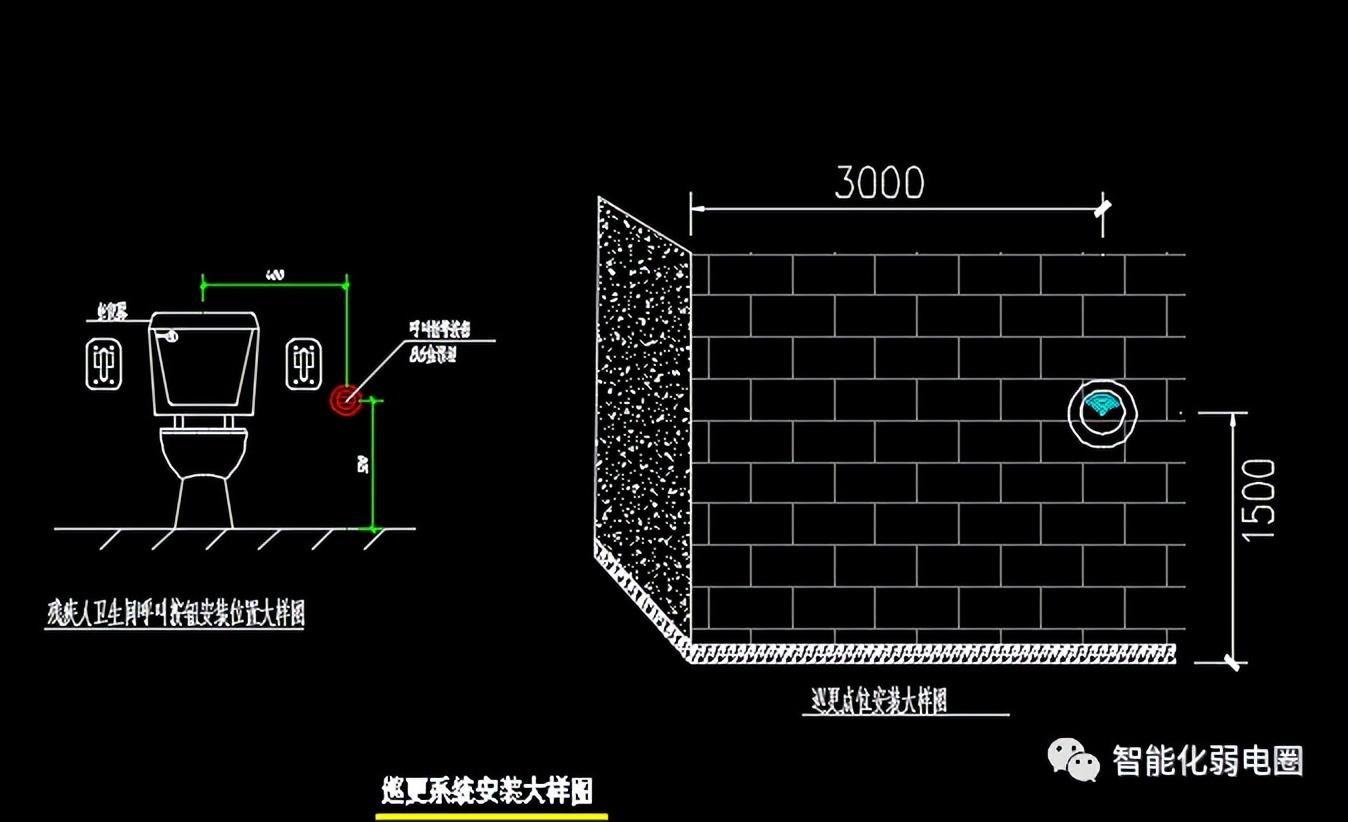

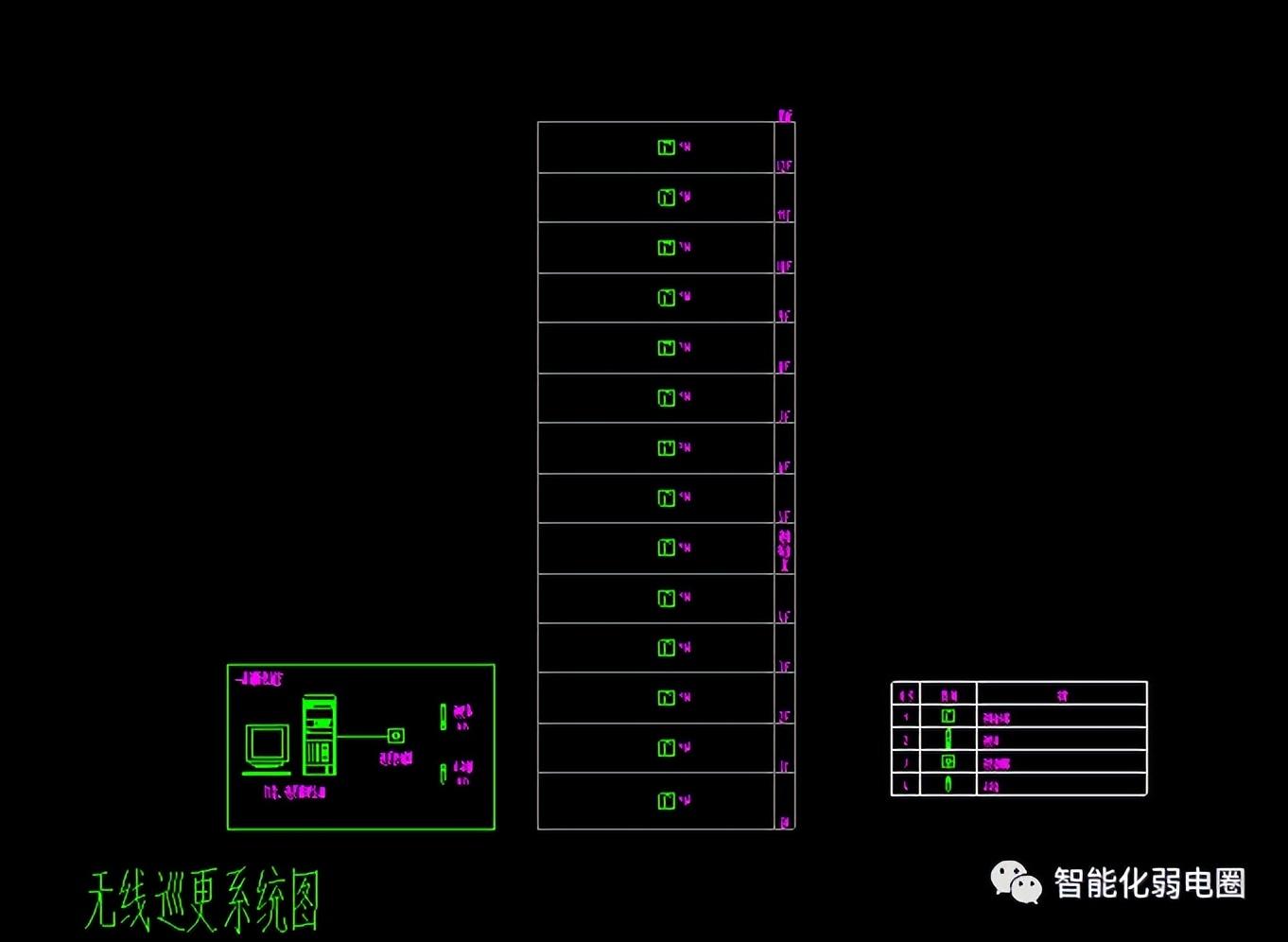

电子巡更

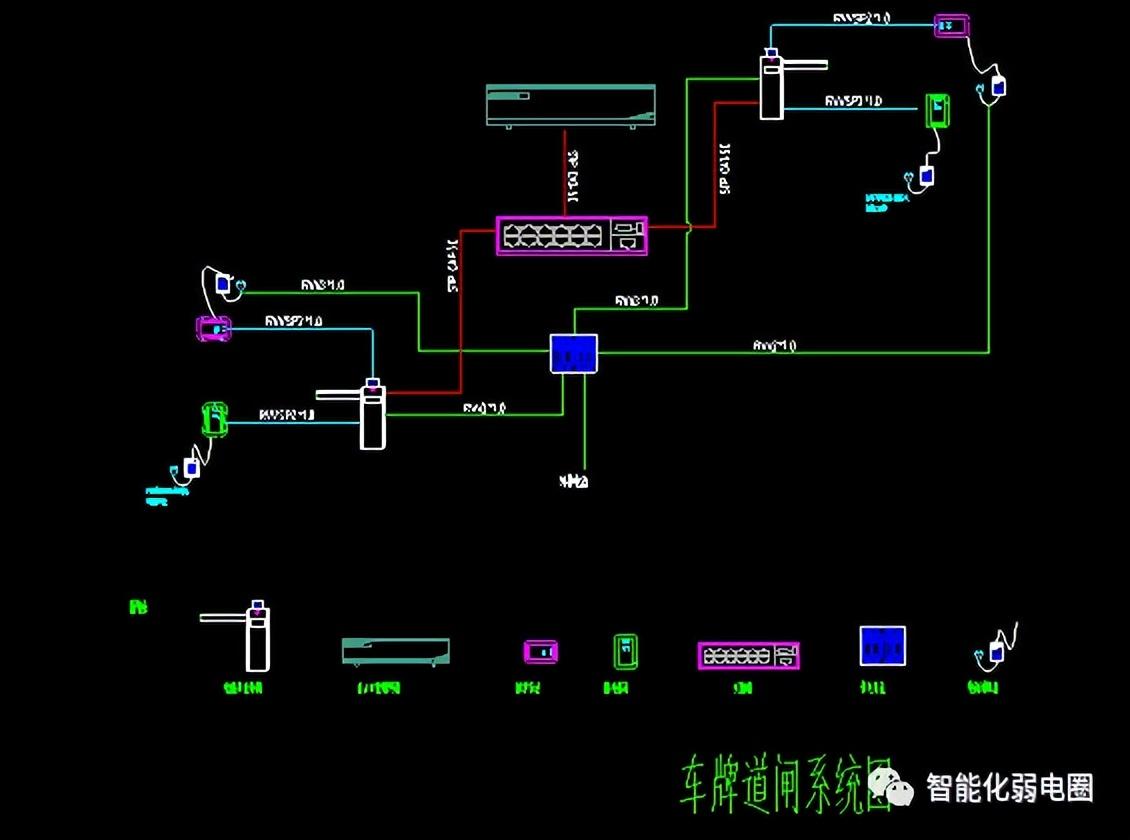

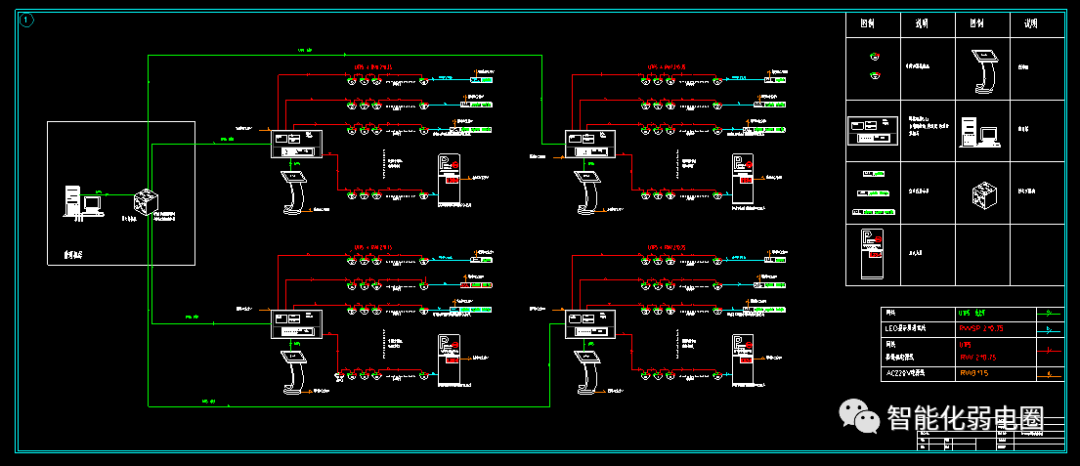

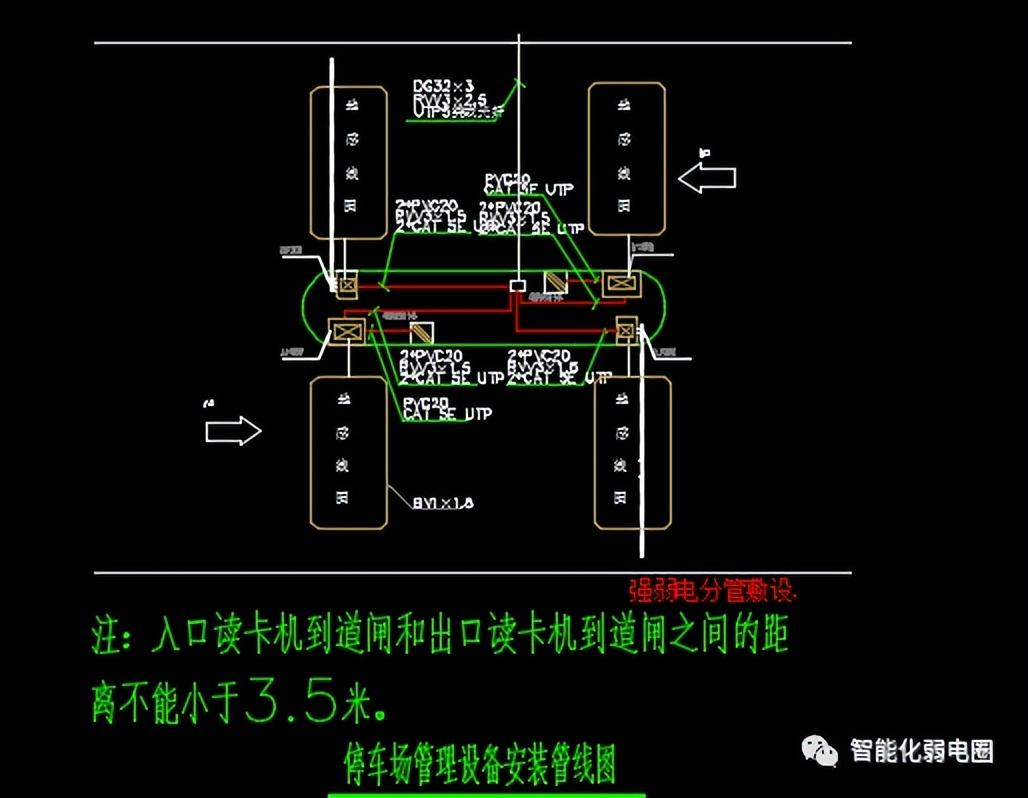

停车场施工管理

线圈切割

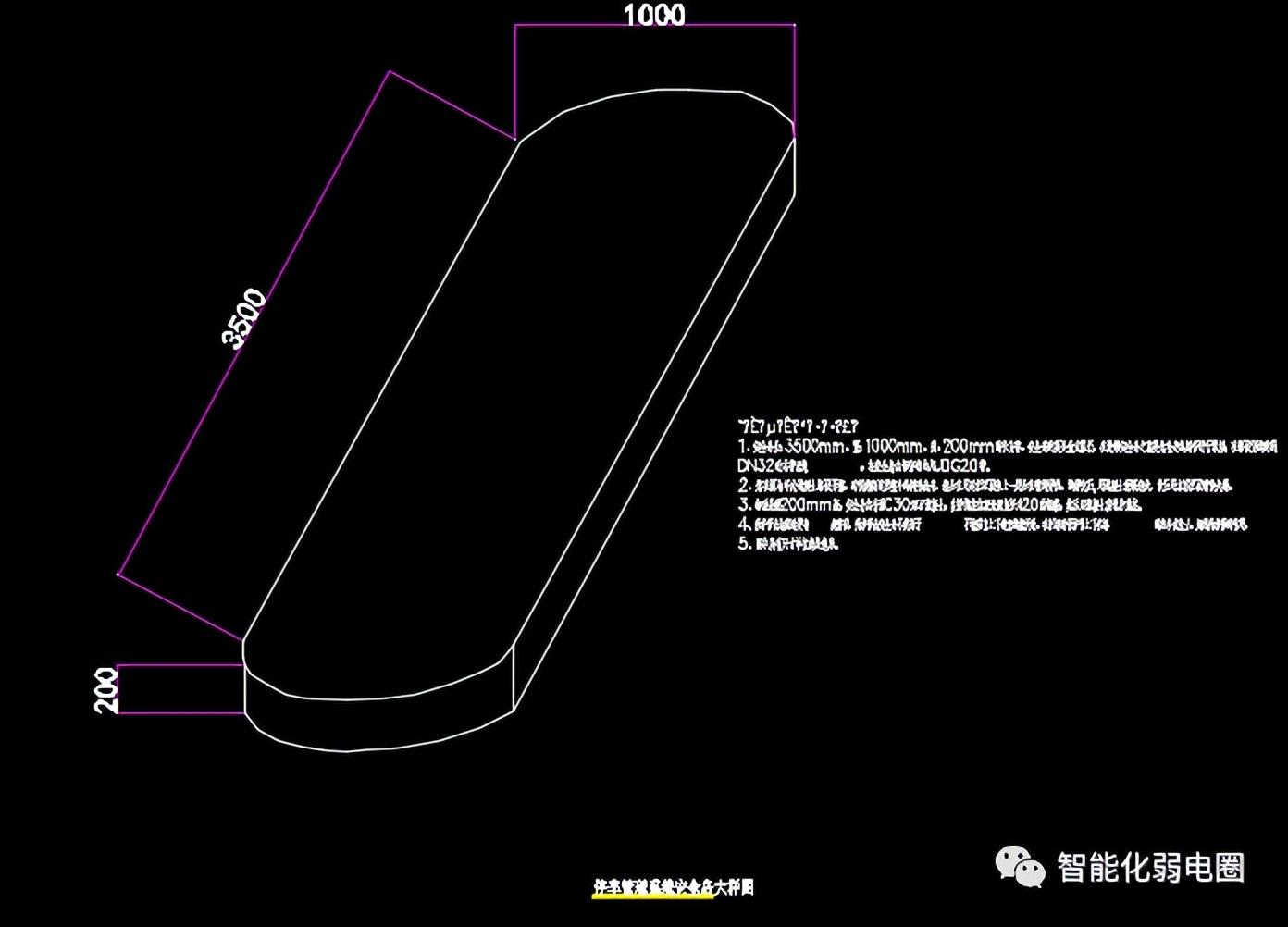

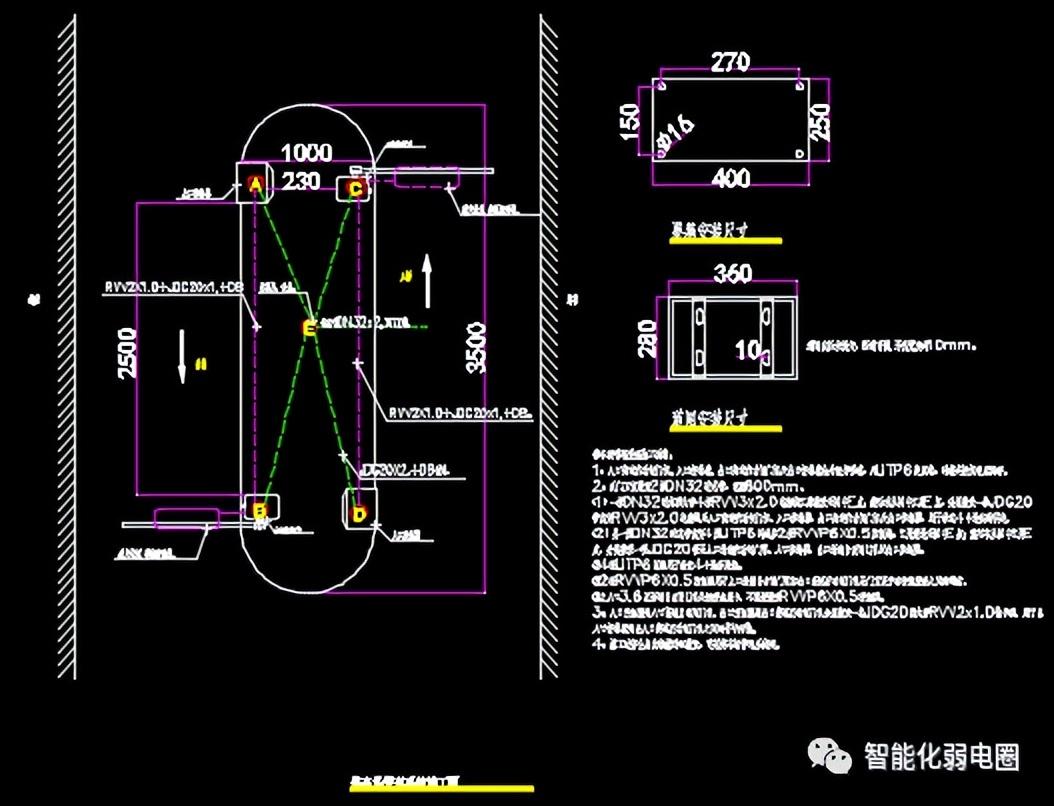

安全岛

教你怎样看懂弱电施工图？

作为工程项目管理人员都有这样的一个疑惑，深入施工现场在跨专业去看其他专业图纸的过程很吃力，会造成理解不同、错误判断、导致错误指导施工及材料采购延误等，今天我将为大家简单讲解怎样看懂弱电施工图，我们以一套比较简单的办公楼为讲解案例。

流程1：

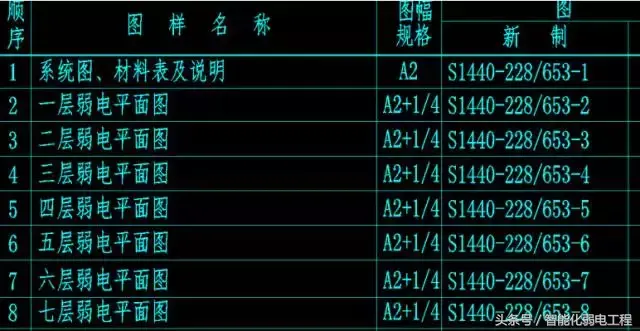

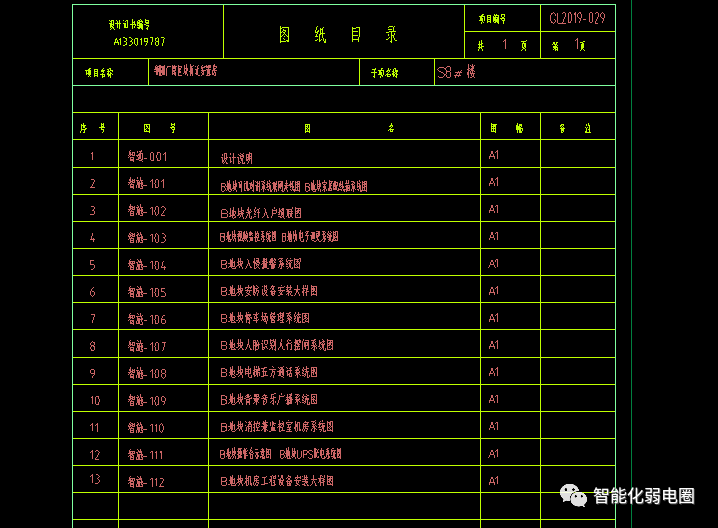

我们看到的是图纸目录，通过图纸目录简单了解建筑物的层数，以及弱电施工包含的内容。

流程2：

通过设计说明，我们了解供相应的弱电设计规范及相应施工材料。

流程3：

通过图例说明，我们了解弱电平面图当中点位应用及安装高度等相关信息。

流程4：

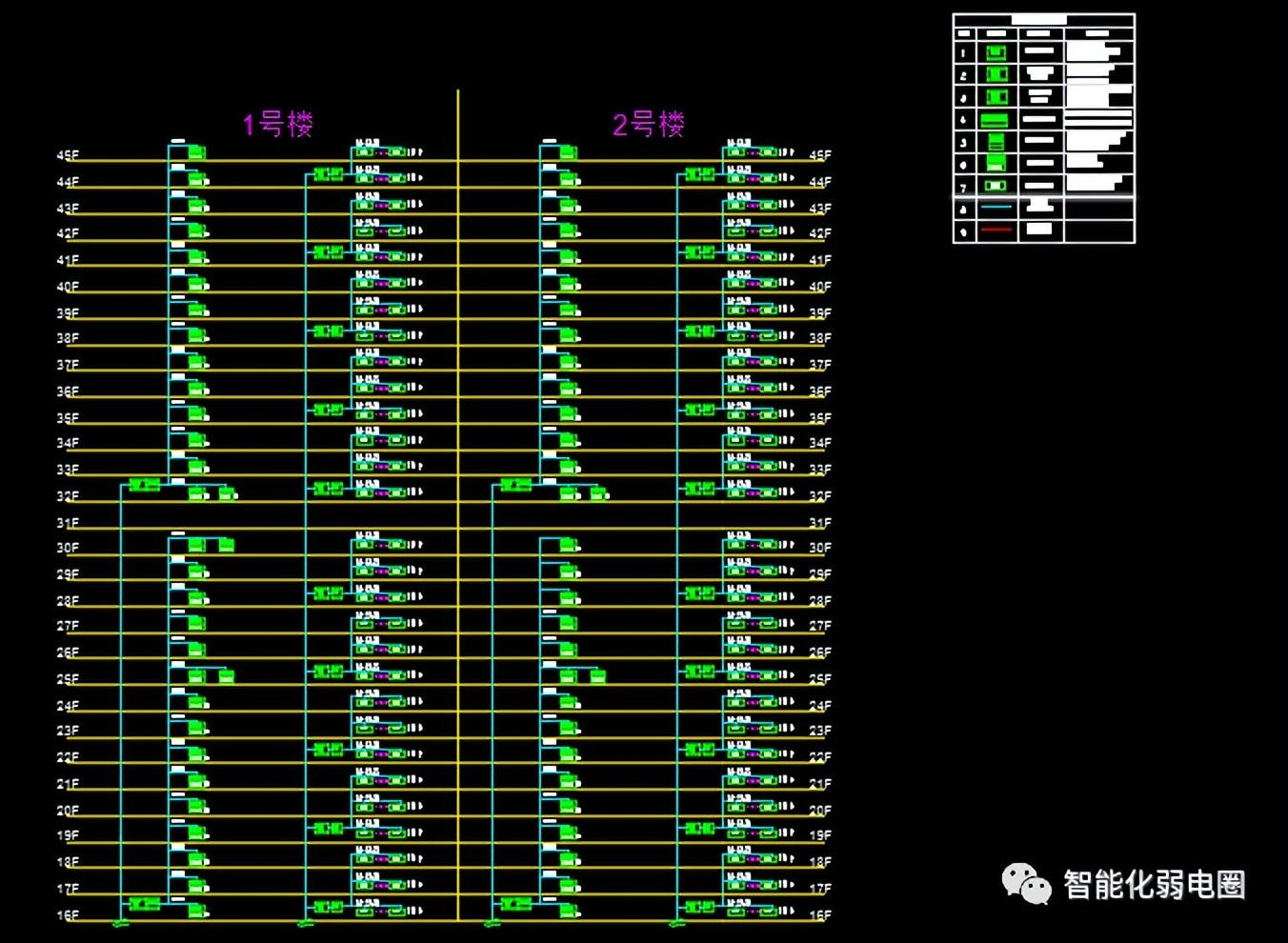

通过弱电竖向系统图，我们了解弱电每层终端应用的点位数量及穿管配线等相关信息。

根据以上各系统我们在单独讲解各系统看图和理解方法：

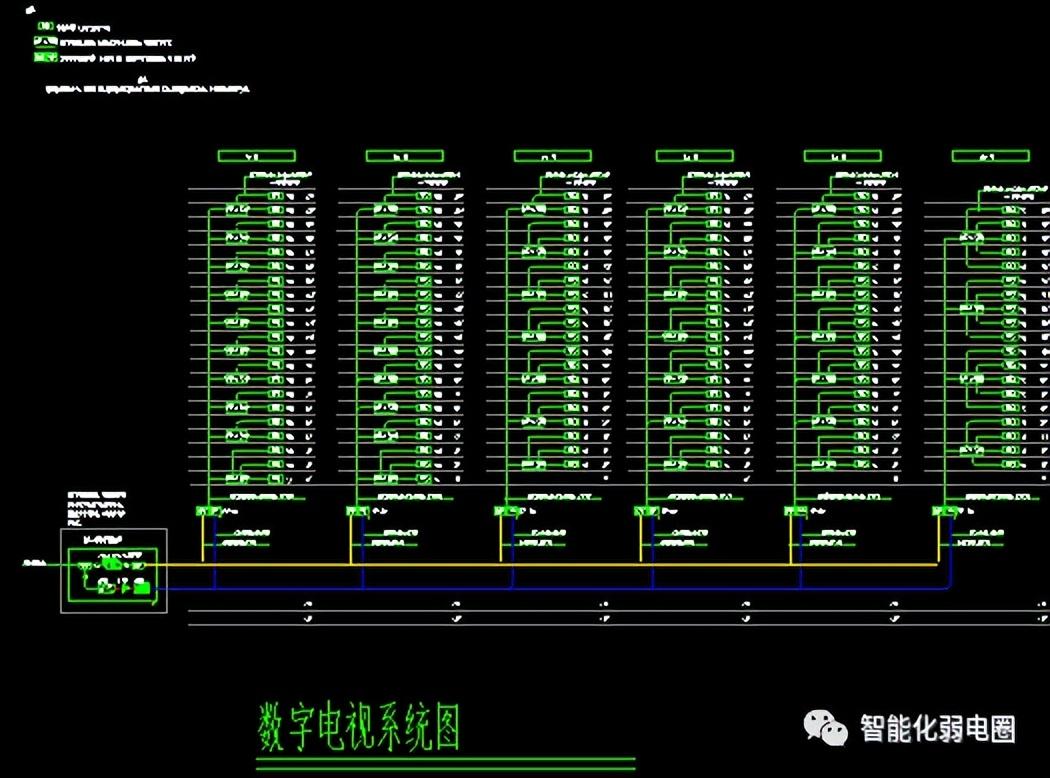

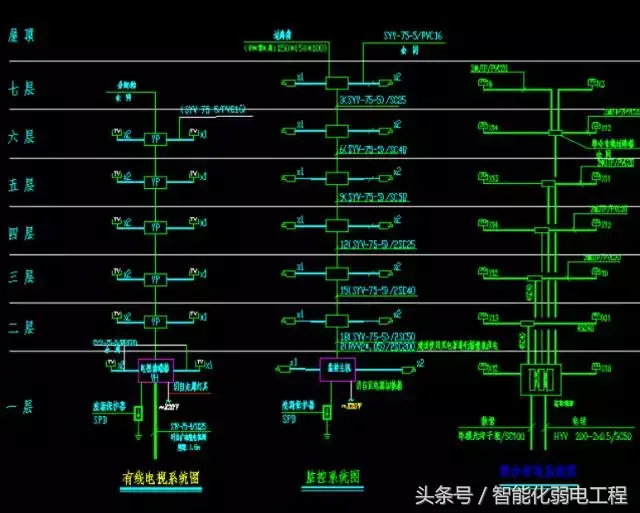

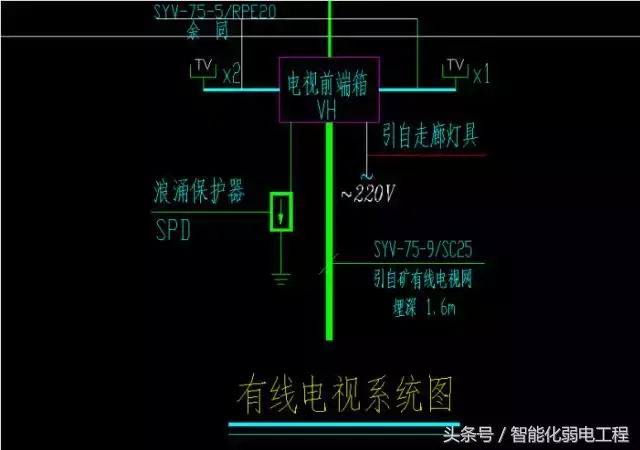

有线电视系统图：

流程1：

通过有线电视系统图：

1．我们了解有线电视主干线引自矿有线电视网主线是SYV-75-9同轴视频电缆埋地穿管SC-25镀锌钢管敷设至电视前端箱。

2．电视前端箱供电由走廊照明回路进行供电。

3．电视前端箱要进行有效的接地保护（并配置浪涌保护器）。

流程2：

通过有线电视一层平面图：

1．我们了解有线电视前端箱安装在一层楼梯间，通过图例说明了解到是暗装、安装高度为底边距地1.5米。

2．二层以上有线电视均由楼梯间隔墙垂直穿越至其他楼层。

3．根据一层平面图我们看到由室外引入主线、进入前端箱后窥出2组有线电视分别进入其末端点位。

通过有线电视一层平面图：

1．通过平面图的查看2组有线电视分别进入平面图左右两个休息室其末端点位。

2．对应系统图上少了1个末端点位。

3．竖向系统图标注错误，可以将此处做为图纸会审问题，进行书面递交原设计单位待回复。

二至七层我们都可以使用此方法进行核对系统是否与平面图对应。
