电工原理图 27个电工必备的电气原理图，手里有图，心里不慌，建议收藏备用

27个电工必备的电气原理图，手里有图，心里不慌，建议收藏备用

朋友们大家好，我是大俵哥，今天分享一些电工作业常见的电气原理图。学习电气控制首先就要学会识图，能看懂电气原理图，自己就可以照图练习实物接线，这样才算初入门径。为什么很多老电工非常厉害，不看图就会实物接线，线路出现的故障，分分钟就能找出原因，这都是一个积累的过程。掌握的电路多了，维修的电路多了，经验也就有了，所以掌握一定数量的电路非常重要。

电路图非常重要

我整理了27个常见的电气原理图，从简单到复杂，从基础到深化，一步步带大家从入门到精通。

一，基础电路，包含：点动控制、自锁控制、互锁控制、顺序启动、手动星三角降压启动、自动往返控制电路。其中自锁和互锁最为常见，自锁电路又叫启保停控制电路，用于控制电动机的启动和停止，互锁电路用于控制电动机的正反转。

电动机点动控制

电动机自锁控制

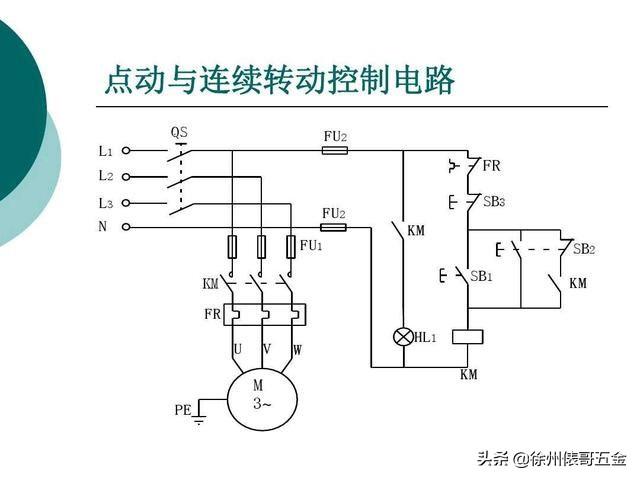

点动加长动控制

电气互锁控制电路

双互锁控制电路

顺序启动控制电路

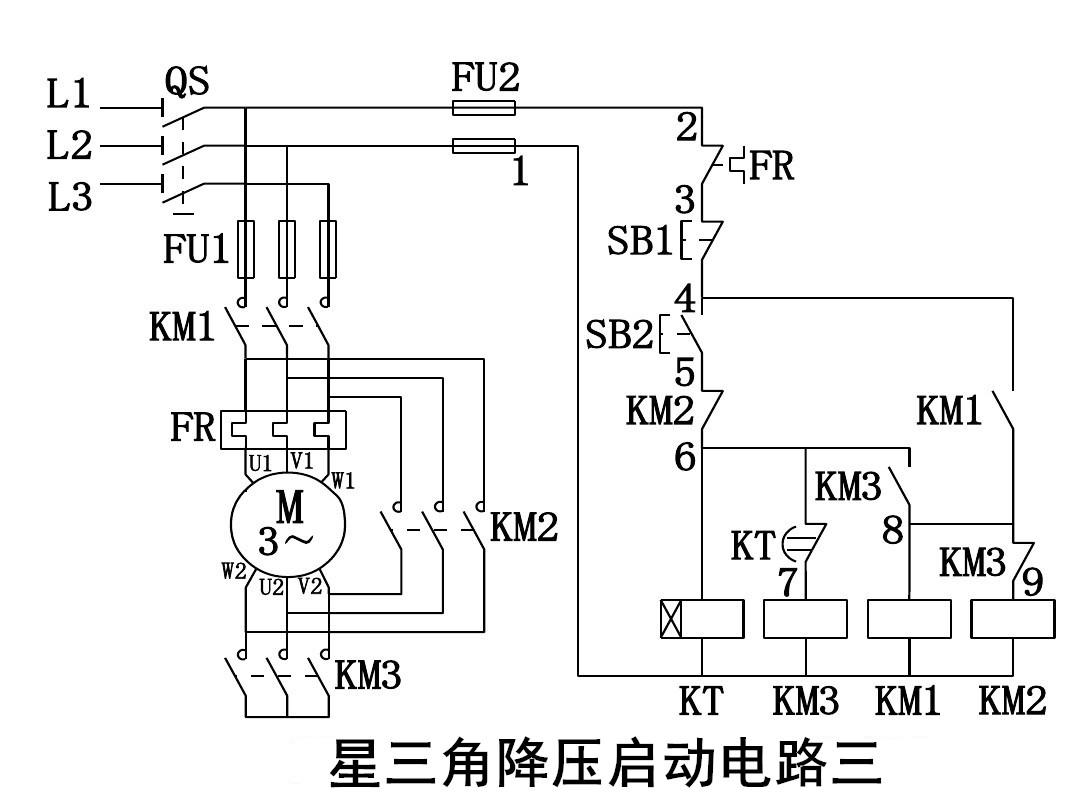

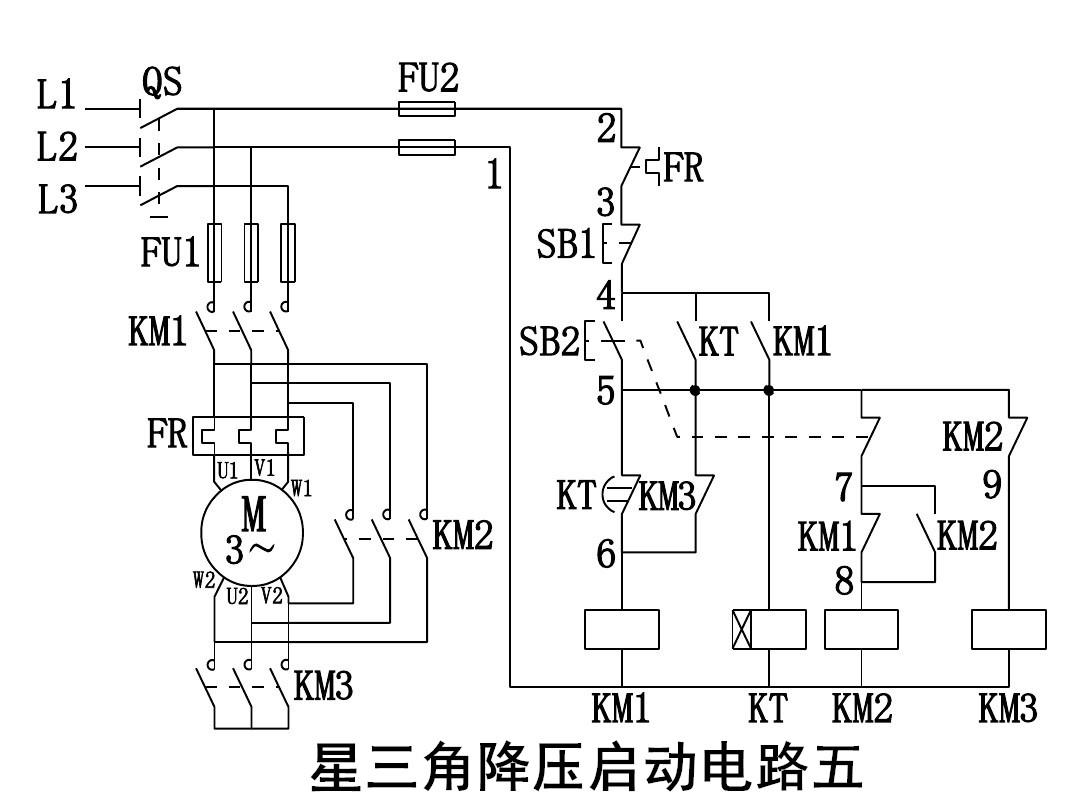

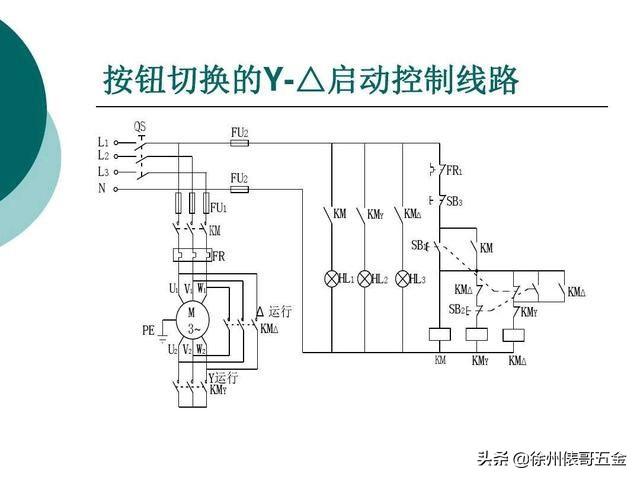

手动星三角控制电路

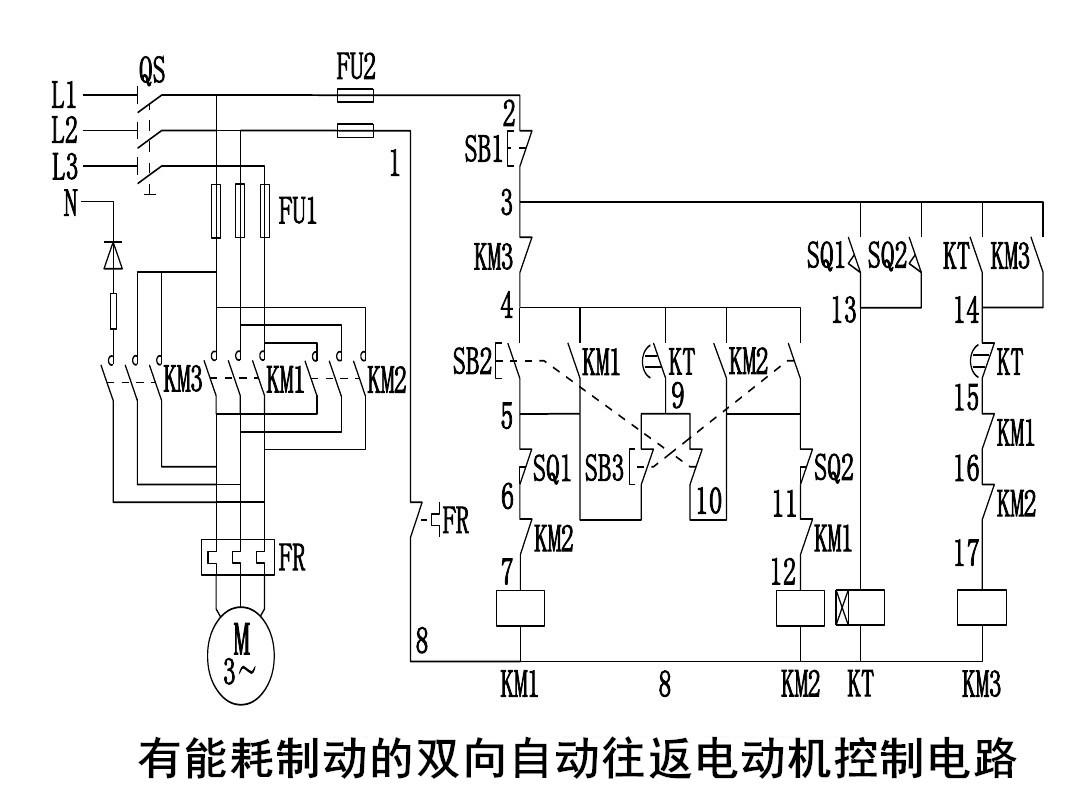

自动往返控制电路

二，深化电路，包含常见的一些降压启动控制电路、顺序启动控制、能耗制动控制电路等。

C620车床电气控制电路

Z535钻床电气控制电路

欢迎留言评论

电工新手必备的12个原理图，俵哥教你快速的看懂电气原理图

朋友们大家好我是大俵哥，最近很多朋友咨询我，问我怎么能快速的看懂电气原理图。说实话，电气控制这块，入门其实不难，精通比较难。如果方法不得当，学起来会很费力，今天俵哥就分享一些技巧，希望能帮到大家。

第一步：基础要打牢

学电气控制的第一步不是看图，也不是接线，而是先认识常见的电气元件。知道什么是交流接触器，什么是中间继电器，什么是时间继电器。什么是自复位按钮开关、转换开关，什么是倒顺开关、限位开关等，熟练掌握它们的工作原理和结构。

交流接触器

第二步：认识常见的电气字母符号

认识了常见的电气元件，我们就要开始记它们的字母符号。有的朋友问过我“俵哥，字母符号那么多，我咋记得完？”，说实话，我也记不完。我们只需要记常见的一些就可以，然后打印一份电气字母符号一览表备用，碰到不认识的符号就查一下，时间长了记得也就多了，这是一个积累的过程。

字母符号

第三步：认识常见的电气图形符号

知道了什么是KM，什么是KA，什么是SB等等。接下来就要认识图形符号，熟练掌握常见的一些电气元件在电路图中的图形符号。比如交流接触器KM，它分为三部分：主触点、辅助触点、线圈。主触点会出现在主回路里面，辅助触点和线圈会出现在控制回路里，所以交流接触器的图形符号就有三部分。

图形符号

第四步：试着看一些基础的电气原理图

先找一些基础的看，比如：点动、自锁、互锁、异地控、顺启启动等等，自己学着分析，从简单电路到复杂控制，一步步深入，这也是一个积累的过程。当熟练掌握以后，基本上再复杂的电路，也能通过分解的形式推理出工作原理，然后就是自己设计电路。学会了看电路图也就入门了，需要接什么电路，你只需要搞到对应的电气原理图，自己照着原理图就能把实物电路接出来。见的电路多了，你也就成老师傅了，俵哥顺便分享一些常见的电气控制原理图，希望需要的朋友认真学习。
