PNP工业传感器检测实操指南（工厂自动化生产线适配，从新手快速初筛到专业精准排查）

引言

PNP工业传感器是工厂自动化控制系统中应用最广的开关量传感器之一，在工件到位检测、生产线计数定位、机械设备状态监测等场景中扮演着关键“感知器官”的角色-12。其核心特点是高电平有效——检测到目标时信号输出线输出接近电源电压的正电平，广泛应用于PLC控制系统、机器人自动装配、气动执行机构检测等工业环节-12。正因如此，掌握PNP传感器好坏判断技巧，是电子维修人员、企业质检从业者和电子爱好者应对产线设备故障、提升工作效率的必备能力。

本文结合工厂自动化生产线实际场景，从基础快速初筛到通用仪器检测，再到专业流水线精准测量，分层次详解测量PNP传感器好坏的核心方法，兼顾新手易懂与专业精准，帮助不同基础的读者独立完成传感器好坏判断，规避检测过程中的安全风险与常见误区。

前置准备

工厂自动化场景PNP传感器检测核心工具介绍

基础款工具（新手必备，适配工厂入门质检与现场维护）：

数字万用表：至少具备直流电压档（DCV，精度不低于0.1V）和电阻档。工厂场景下推荐优利德UT61E、福禄克17B+等型号，电压测量精度足够判断PNP输出电平变化-58。
直流可调电源：24V DC工业标准电源（传感器常用工作电压为DC12-24V），最好带电流显示，便于快速判断供电异常-2。
金属感应测试件：标准铁质螺丝刀或专用测试金属片，用于触发电感式接近开关和金属检测型传感器。
电工绝缘手套与接线端子：保障操作安全，防止短路。

专业款工具（适配工厂流水线批量检测与高精度测量）：

高精度可编程直流电源：带过流保护功能，可精确调节输出电压，用于模拟不同供电条件下的传感器工作状态。
四通道数字示波器（带宽≥100MHz） ：捕捉PNP传感器输出信号的动态波形，评估响应时间和信号稳定性，尤其适用于信号抖动、偶发性误动作等疑难故障排查-58。
专业接近开关检测仪：部分工厂质检部门配备，可批量快速测试动作距离、回差距离等关键参数是否符合IEC 60947-5-2标准-。
绝缘电阻测试仪（兆欧表） ：用于排查传感器内部绝缘老化或受潮导致的漏电故障。

工厂自动化PNP传感器检测安全注意事项

重中之重，请务必严格执行：

断电操作：在接线、拆线或更换传感器之前，必须先切断控制系统（PLC或继电器）及传感器供电电源，严禁带电操作。电源供电错误可能会造成传感器内部电路烧毁-2。
确认供电电压：上电前务必核对传感器本体标签，确认其额定工作电压（通常为DC12-24V）。直接将24V电源接至5V传感器或接反电源极性，将导致传感器内部电子元件瞬间“阵亡”-53。

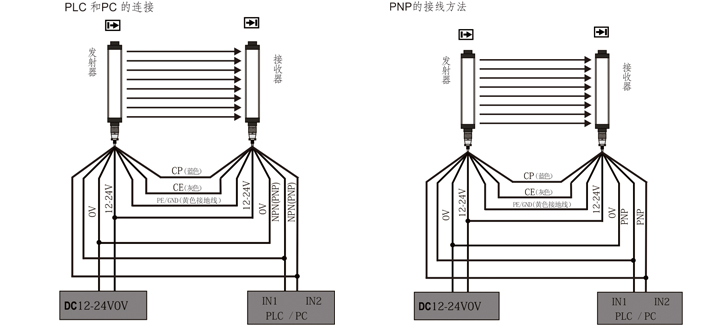

线缆极性核对：工厂现场三线制PNP传感器的棕色线（正极）和蓝色线（负极）极性不可接反，黑色线为信号输出线，绝不能直接接到电源正极或负极-53。
负载回路检查：PNP传感器输出必须形成完整回路才能正常工作——负载（如继电器线圈、PLC输入点）一端接信号输出线，另一端必须接电源负极（GND/0V）-53。
工业环境防护：在大功率设备（变频器、伺服电机）附近检测时，注意信号线使用屏蔽电缆并与动力线分开布线，避免电磁干扰导致检测结果误判-47。

PNP传感器基础认知（适配工厂自动化精准检测）

PNP传感器属于固态开关量传感器，内部采用PNP型三极管作为输出驱动元件，其输出信号为“正逻辑”——检测到目标时信号输出线内部与电源正极导通，输出高电平（接近电源电压）；未检测时输出低电平（接近0V）-12-53。

常见工业PNP传感器类型包括：

电感式接近开关：仅检测金属物体，广泛应用于金属工件到位检测、齿轮转速测量等；
光电传感器：利用光束被物体遮挡或反射的原理，适用于非接触检测各类材质物体，分漫反射式、镜反射式和对射式；
电容式接近开关：可检测非金属物体和液位，适用于料位监测、塑料件检测等场景。

PNP与NPN的核心区别：PNP输出高电平有效，NPN输出低电平有效。这一点直接决定了与PLC输入模块的匹配关系——源型输入的PLC通常搭配PNP传感器使用-1-40。在检测前，务必确认传感器的输出类型和供电参数。

核心检测方法

PNP传感器快速初筛法（工厂现场无需仪器的初步判断）

无需复杂工具，适合工厂现场快速排查传感器是否“疑似损坏”：

目视检查指示灯：绝大多数工业PNP传感器本体带有工作指示灯（LED）。正常通电后指示灯应点亮；用金属物体（或遮挡光电传感器探头）靠近感应面时，指示灯应有明显的亮灭变化。如果通电后指示灯完全不亮，99%是供电问题而非感应问题——优先检查电源电压、接线极性及线缆通断-50。
接线通路检查：检查传感器引线与控制柜端子台之间的连接是否牢固，有无虚接、氧化或断裂。工厂环境中，震动导致的端子松动是常见故障源之一-50。
感应触发功能测试：在通电状态下，用金属物体反复靠近和远离电感式PNP传感器感应面（或遮挡光电传感器光路），观察指示灯是否随动作同步变化。若指示灯能正常亮灭，说明传感器基本工作正常；若指示灯亮灭异常或无变化，则需要进一步用万用表检测确认-26。

行业适配注意要点：电感式PNP传感器仅对金属物体响应，非金属物体无法触发，切勿将“不感应”误判为“传感器损坏”。光电传感器则需检查镜头是否被灰尘、油污遮挡-50。

万用表检测PNP传感器方法（工厂新手重点掌握）

万用表是工厂现场最常用、最便捷的传感器检测工具，以下步骤以24V供电的PNP传感器为例，适配自动化生产线现场场景。

第一步：传感器通电接线

将PNP传感器的三根线正确连接至24V直流电源和万用表：

棕色线（正极）→ 接24V电源正极（+24V）
蓝色线（负极）→ 接24V电源负极（0V/GND）
黑色线（信号输出线）→ 红表笔（万用表正极）
黑表笔接蓝色线（电源负极，作为参考地）-20-23

第二步：万用表档位设置

将数字万用表旋至直流电压档（DCV），量程选20V或以上（24V供电时选DC 200V档或自动量程）。

第三步：测试并读取电压值

分别测试两个状态下的输出电压：

未检测到物体时：万用表读数应为低电平，约0-0.5V。此时PNP传感器内部三极管截止，信号输出线悬空，万用表测量的电压接近0V-58。
用金属物体靠近感应区（或遮挡光电传感器光路）时：万用表读数应跳变至高电平，约24V（实测值在22-24V范围内属正常）-15。

第四步：判断好坏

正常状态：两状态间电压有明显跳变（从0V→24V），且高电平稳定无明显波动。
损坏状态判断：
- 始终为0V → 输出晶体管开路损坏或供电异常；
- 始终为24V且无变化 → 输出晶体管短路击穿；
- 高电平不稳定（如在15-24V之间波动） → 内部元件老化或供电电压不稳；
- 电压跳变明显偏离设计范围（如24V供电下高电平不足15V） → 输出能力下降-58。

工厂实用技巧：对于常开型（NO）PNP传感器，感应时输出电压应从低变高；对于常闭型（NC）PNP传感器则相反，感应时电压从高变低。检测前务必确认传感器输出逻辑类型-23。PNP与NPN传感器不可混用，务必根据PLC输入类型选择匹配型号-。

工厂流水线专业仪器检测PNP传感器方法（进阶精准检测）

对于工厂质检部门、批量检测或疑难故障排查场景，专业仪器能提供更全面、更精准的检测结果。

方法一：示波器检测法——捕捉动态信号

示波器是分析PNP传感器信号质量的核心工具，尤其适合排查偶发性误动作、响应延迟等万用表难以捕捉的故障：

将示波器探头地线夹接传感器蓝色线（0V），探头探针接黑色信号输出线；
示波器设置直流耦合，电压量程设为10V/格或20V/格，时基设为10ms/格（捕捉动作时刻）；
通电后用金属物体反复靠近和远离传感器感应区；
观察输出波形：正常PNP传感器应输出干净方波，高电平稳定接近电源电压，低电平接近0V，上升/下降沿陡峭-58；
异常波形识别：高电平有明显噪声或毛刺→电磁干扰；上升/下降沿过缓→传感器响应速度下降或老化；波形间歇性抖动→内部接触不良或供电不稳。

PNP传感器的响应时间通常在毫秒级（1-5ms），响应延迟过长可能源于内部元件老化或感应面污染-58。对于精度要求高的场合，响应时间检测必不可少。

方法二：在线检测法——无需拆焊的流水线测量

适用于传感器已安装在设备上、不方便拆卸的工厂流水线场景：

在设备正常运行状态下，将万用表黑表笔接控制柜公共端COM（0V），红表笔接PLC对应输入点端子（与传感器黑色输出线相连）-26；
在生产线正常运转时，观察万用表读数是否随工件经过传感器感应区而出现0V/24V的规律性跳变；
同步观察PLC输入指示灯是否随电压跳变同步亮灭，可验证信号是否完整传递至PLC；
若无跳变但PLC指示灯正常，说明万用表表笔接触不良或档位设置错误；若有跳变但PLC无反应，问题可能在PLC输入模块或接线-26。

方法三：批量检测法——工厂质检专用流程

对于工厂来料检验或产线批量更换场景，可采用以下标准化流程：

搭建专用测试工装：安装一个24V可调稳压电源、一个标准金属感应测试件（或标准反射板）、一组测试端子台；
将被测PNP传感器逐一接入测试工装，按“万用表检测法”步骤测试每个传感器的输出电压跳变是否符合标准；
结合动作距离测试：用游标卡尺测量传感器可靠触发的最大检测距离，与产品标称值对比（偏差应控制在±10%以内，符合IEC 60947-5-2标准要求）-；
批量记录检测结果，剔除不合格品。

补充模块

工厂自动化场景不同类型PNP传感器检测重点

电感式PNP接近开关检测重点：

核心检测指标：动作距离（标准偏差≤±10%）和回差距离（开关复位与触发位置的距离差）-。
测试方法：用标准铁质金属片从远到近缓慢靠近感应面，记录传感器可靠输出高电平的最小距离，再反向记录复位距离。
适用标准：应符合GB/T 14048.10-2016《低压开关设备和控制设备第5-2部分：控制电路电器和开关元件接近开关》-。

光电式PNP传感器检测重点：

核心检测指标：检测距离（受物体材质、颜色、表面反光率影响较大）和光束对准精度-。
测试方法：使用标准测试目标板（白色无光泽纸，200×200mm），在标称距离内测试遮挡时是否稳定输出高电平-。
常见故障点：镜头污染导致检测距离缩短，需定期清洁光学组件。

电容式PNP接近开关检测重点：

核心检测指标：对不同介电常数材料的响应灵敏度（金属、塑料、液体、粉末等检测能力差异大）。
测试方法：分别用金属、塑料、水等不同材质物体靠近，确认传感器能否在各类目标上可靠触发。

霍尔式PNP传感器（磁感应）检测重点：

核心检测指标：对磁场方向的敏感性和磁钢距离响应。
适用于气缸活塞位置检测、门磁开关等场景。

工厂现场PNP传感器检测常见误区（避坑指南）

误区一：将NPN与PNP传感器混用：NPN传感器输出低电平，PNP输出高电平，互换使用将导致PLC无法正确识别信号。工厂现场维修时拿错备件是最常见的人为错误之一-。
误区二：忽略负载连接直接测量：PNP传感器输出必须形成完整回路才能正常工作，直接悬空测量黑色线时，万用表测得的可能是内部电路电压而非有效输出电平-。
误区三：忽略环境干扰对检测结果的影响：变频器、伺服电机等大功率设备会产生强烈电磁干扰，导致传感器信号不稳定。检测时应在设备运行状态下进行，并注意信号线与动力线分开布线-47。
误区四：将非金属物体无法触发误判为传感器损坏：电感式接近开关仅对金属物体响应，非金属物体无法触发。误用塑料工件测试电感式传感器会导致误判传感器损坏。
误区五：将供电电压不稳误判为传感器故障：工厂现场开关电源老化或容量不足可能导致供电电压波动，应先用万用表测量传感器电源端电压是否稳定在标称范围内，再判断传感器本身好坏。

工厂自动化PNP传感器失效典型案例（实操参考）

案例一：汽车焊接线PNP与NPN混用导致全线跳闸

某汽车焊接生产线，维修人员更换气缸位置传感器时拿错了备件型号，误将NPN传感器安装在原PNP传感器位置。由于两种传感器的输出电平相反，导致PLC输入信号逻辑完全颠倒——本应在气缸伸出时输出高电平的位置信号变成了低电平。控制系统在收到错误信号后触发安全保护，导致整条焊接线控制柜跳闸停产。排查过程发现新换传感器类型与PLC输入模块不匹配，更换为正确型号的PNP传感器后恢复正常-。

检测教训：更换传感器前务必核对型号标签，确认输出类型（PNP/NPN）与PLC输入模块匹配；如无标签，可采用“万用表检测法”通电测量输出电压方向，快速判断传感器类型-56。

案例二：食品包装线光电传感器“灯亮无输出”故障

某食品包装生产线，光电PNP传感器指示灯正常亮灭，但PLC始终收不到高电平信号。维修人员先用万用表测量黑色信号线与0V之间电压，发现感应时电压始终在0-2V之间波动，未达到24V高电平标准。进一步检查发现传感器与PLC输入端之间的连接线存在接触不良——端子压线螺丝松动导致信号线虚接，信号回路阻抗过大，PNP传感器输出的高电平信号无法有效传递到PLC-。重新紧固端子后信号恢复正常。

检测教训：指示灯亮仅说明传感器供电正常，不代表信号已成功传递至控制系统；输出信号必须形成完整回路。检测时应同时测量PLC输入端子处的电压，确认信号传递链路完整。

结尾

PNP传感器检测核心（工厂自动化高效排查策略）

在工厂自动化生产线上，PNP传感器故障排查可遵循“四步递进法”，兼顾效率与准确性：

第一层（现场快速初筛）→ 第二层（万用表电压检测）→ 第三层（专业仪器分析）→ 第四层（批量检测验证）

新手快速初筛：目视检查指示灯亮灭→确认供电正常→用金属物体靠近感应区测试指示灯变化。若指示灯完全不亮，优先查电源、接线和保险丝。
万用表检测（现场首选）：通电→棕色线接24V+、蓝色线接0V→黑表笔接蓝线、红表笔接黑线→感应前后读数应有0V↔24V跳变。这是判断PNP传感器好坏最直接有效的方法-23-26。
示波器分析（疑难故障）：捕捉输出波形→确认高/低电平稳定→检测响应时间→排查干扰源和信号质量问题。
批量质检（来料检验）：测试工装逐批检测→记录动作距离参数→确保符合GB/T 14048.10标准要求-。
