拧下外壳最后一颗螺丝，德国巴斯勒工业相机内部精密的叠层主板和整齐的排线展现在眼前，这不是普通的拆解，而是一次对工业视觉设备灵魂的窥探。

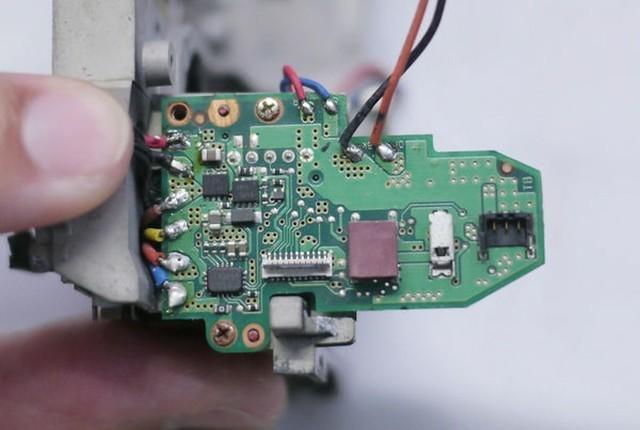

密密麻麻的贴片元件整齐排列在电路板上，德州仪器工业摄像头内部的三层主板通过精密的接口相互连接-1。旁边的德国巴斯勒工业相机则采用多块电路板加FPC软性电路板连接设计，结构紧凑而高效-4。
工业相机零件分解图片往往揭示了消费级相机看不到的设计逻辑和工艺水准。
工业相机拆解不是简单的破坏，而是一门需要耐心和技巧的艺术。拧下螺丝、分离外壳、小心拔除连接线，每一步都考验着操作者的细致程度。
当你看到日本Computar镜头内部只有三片光圈叶片时，可能会感到惊讶，但这正是工业相机与消费级产品的区别-7。
在拆解一台德州仪器的工业摄像头时，拆解者遇到了一个尴尬的问题：“有个螺帽下不来，地方不好，钳子使不上劲，套筒又不够长”-1。这种真实的小挫折让整个拆解过程更加人性化，也提醒后来者在拆解前要做好充分工具准备。
映美精工业相机的拆解展示了更多细节，它的外壳没有一处使用塑料，全部采用铝合金材质，通过机床切割成型-2。这种扎实的用料保证了在恶劣工业环境下的长期稳定运行。
工业相机的内部构造往往比外观更加精彩。巴斯勒acA2400-14gm型号工业相机内部采用千兆网口带PoE供电设计，可以看到清晰的网络变压器和PoE供电芯片-4。
在电路板设计上，不同厂商各有特色。映美精工业相机采用了三层主板结构，主板之间的接口设计巧妙，类似于手机接口的紧凑连接方式-2。
主控芯片的选择也体现了工业相机的专业性。亚德诺半导体（ANALOS DEVICES）的ADSP-BF532 400MHz高性能Blackfin处理器出现在多款工业相机中，这款处理器提供出色的性能和大容量片上存储器-2。
电源管理同样不容忽视，美信的MAX685开关稳压器负责各路供电，索尼的D1267AN图像传感器垂直时钟芯片则需要+15V与-8.5V的精确供电-2。
工业相机零件分解图片对工程师而言，是一张珍贵的技术地图。康耐视ISM1403系列工业相机的拆解分析展示了CMOS传感器、FPGA处理器和光学模块的精密布局-10。
通过研究这些分解图，维护工程师可以快速定位故障部件。比如了解到相机内部温度补偿晶体的位置和特性，就能更准确地判断温度相关故障-7。
对设计工程师而言，工业相机零件分解图片是绝佳的学习资料。从德国巴斯勒相机中看到的“软硬结合PCB”设计-4，为新一代产品开发提供了宝贵思路。
教学领域也能从这些分解图中获益。学生们通过研究实际产品的内部结构，能够更直观地理解课本上的理论知识，将二维的原理图转化为三维的空间认知。
获取工业相机零件分解图片有多种途径。一些厂商会提供官方维修手册，如Blackmagicdesign URSA的安装和操作手册就包含了传感器组件的详细拆解步骤-9。
技术论坛和爱好者社区是另一个重要资源来源。21ic电子技术开发论坛等平台上，经常有工程师分享自己的拆解经验和零件分解图-5。
对于想要进行3D建模或仿真的工程师，网络上还可以找到检测相机组件的3D模型图纸，这些资源通常包含工业相机、镜头、光源、安装支架等完整组件的详细模型-6。
无论是维护故障设备、学习先进设计还是进行二次开发，系统的工业相机零件分解图片都能提供有力支持。关键是建立自己的资料库，并对不同品牌、型号的工业相机内部结构特点进行归纳比较。
当工程师们小心翼翼地拆开索尼XC-75CE工业相机外壳，内部精密的电路板和CCD传感器展露无遗-7。旁边拆解完毕的映美精工业相机三层主板整齐排列在工作台上，每一块电路板都承载着特定的功能模块-2。
工业相机的铝制外壳被重新组装完毕，螺丝刀安静地躺在工具箱里。电脑屏幕上显示着刚刚拍摄的零件分解图片，这些图像将成为未来维修、学习和创新的重要参考资料。
无论技术进步到何种程度，这种通过实物拆解获取的直观认知，永远是工程师理解复杂系统最有效的方式之一。
Q1：我从哪里可以获取到可靠且详细的工业相机零件分解图片？
最可靠的来源通常是设备制造商提供的官方技术文档和维修手册。比如Blackmagicdesign URSA的官方手册就详细说明了如何卸下传感器组件，包括使用4.0mm六角扳手拆卸15mm承托轨道安装底座的具体步骤-9。
许多技术论坛和专业人士社区也是宝贵资源。像21ic电子技术开发论坛和EEPW论坛上，经常有工程师分享实际拆解过程和零件分解图片-5-7。
对于常见品牌和型号，你甚至可以找到完整的3D模型资源。例如，一些网站提供检测相机组件的3D模型图纸下载，这些图纸通常包含工业相机、镜头、光源、安装支架和控制电路的完整模型，以STEP或SOLIDWORKS格式提供-6。
Q2：使用工业相机零件分解图片时需要注意哪些法律和技术问题？
首先需注意知识产权和保密条款。许多工业相机拆解文章都会注明“本次拆解素材来自报废设备”、“如有涉及产品机密，请联系删除”-2-5，这表明即使是对报废设备的拆解，也需尊重原厂商的商业机密。
技术层面上，要注意零件分解图片的时效性和适用性。工业相机技术更新迅速，如2014年拆解的德州仪器摄像头-1与2023年拆解的德国映美精相机-2在技术上已有显著差异。
实际操作时，切勿完全依赖单一来源的分解图。不同批次的同一型号产品可能存在内部差异，最好结合多种资料和实际观察进行操作。特别是涉及到光学组件时，专业拆解人员也表示“这个需要专业的工具来拆解，里面就不要拆了”-2，避免造成不可逆的损坏。
Q3：对于初学者来说，如何系统地学习和利用工业相机零件分解图片？
建议从比较不同品牌和型号的工业相机内部结构开始。比如可以同时研究德国巴斯勒相机采用的“多块电路板加FPC连接”-4和映美精相机的“三层主板结构”-2，理解不同设计思路的优劣。
建立自己的知识图谱很重要。将零件分解图中的关键组件分类整理：传感器模块（如CCD/CMOS）、处理单元（如ADSP-BF532处理器-2）、接口电路（如千兆网口带PoE功能-4）等，并标注各部件的功能和相互关系。
可以尝试从简单到复杂的拆解学习路径。先从了解外部接口和外壳拆卸开始，逐步深入到内部主板分离，最后研究光学组件。实际操作时一定要使用合适的工具，如遇到“六角螺丝...有工具拧”的情况-7，务必准备相应工具，避免损坏精密部件。
