生产线上，检测相机对准了输送带上的精密零件，工程师老张眉头紧锁——明明对焦好了，可零件因为摆放稍有高低，图像总有一部分是虚的。就为了这“一点点”模糊，整条产线的检测合格率始终卡在95%上不去。
这场景，在搞工业视觉的圈子里太常见了。问题的核心，往往就出在那个让人又爱又恨的参数：工业相机 景深。简单说，它就是相机镜头前，沿着光轴方向能让你拍清楚的那个“前后距离范围”-1。在这个范围内，工件轮廓清晰，测量精准；出了这个范围，就像近视眼没戴眼镜，一切都模模糊糊，算法再厉害也白搭。
一、景深：不仅是“看清”，更是“量准”的基石
很多人觉得景深就是个摄影概念，在工业领域凑合能用就行。这想法可要不得！在精密测量和缺陷检测里，景深直接决定了系统的可靠性和稳定性。
想象一下检测手机中框的平面度，或者电路板上那些高低不平的焊点。如果你的工业相机 景深不够，就只能对焦在一个平面上，其他高度的特征必然模糊，导致误检、漏检频发-6。据行业调查，超过六成的图像识别失败，根源就在于镜头选型或参数设置不当，其中景深问题占了很大比重-6。
二、是什么在“偷走”你的景深？
景深到底被哪些“幕后黑手”控制着呢？主要有三大因素：光圈、焦距和拍摄距离。
这里面，光圈是普通人最好理解也最容易调错的。光圈用F值表示，记住一个反比关系：F值数字越小（比如F2.8），光圈开得越大，进光量越多，但景深就越“浅”，只够看清楚很薄的一层；F值数字越大（比如F11），光圈收缩得越小，进光量减少，但获得的景深就越“深”，前后清晰的范围更大-3。
所以，很多老师傅在遇到需要看不同高度的工件时，会本能地把光圈调小。但这又引出了新麻烦：光线不够，图像噪点增多，同样影响判断。这就需要在光圈、景深和补光之间做精细的“三国演义”。
三、科技加持：如何突破景深的物理极限？
难道景深就只能靠缩小光圈来勉强提升吗？当然不是。现代工业视觉的黑科技，正在从物理层面改写游戏规则。
一种思路是“事后对焦”，代表技术是光场相机。这种相机厉害在哪？它能同时记录光线的强度、颜色和方向信息。拍完一张照片后，你可以在电脑上自由选择对焦点，相当于一次性获得了无数个不同景深的图像-5。这对于需要快速检测复杂三维结构的场景，比如精密模具或生物样本，简直是革命性的工具。市面上已经有集成化的超级分光光场相机，能同时输出高分辨率的2D彩色图像和带有纹理的3D点云，其2D支路的景深经过优化，能更好地覆盖检测范围-2。
另一种思路是“倾斜对焦”，也就是Scheimpflug原理的应用。传统相机，传感器、镜头、被拍物体三者的平面是平行的。而Scheimpflug技术，则故意让相机的传感器平面倾斜一个角度，使得倾斜的物体表面（比如一个斜坡、一个侧壁）能完整地落在清晰的焦平面上-10。这并没有真正增加理论景深，但它聪明地把宝贵的景深范围，“铺”到了你最需要关注的物体几何面上，实现了等效的景深扩展，特别适用于半导体晶圆、PCB板侧壁等倾斜面的高精度检测-10。
四、实战手册：平衡你的景深策略
知道了原理和技术，回到车间里该怎么干？这里有几条接地气的建议：
先算后买，拒绝盲目：在选型阶段就要心里有数。根据你的视野大小、工作距离和相机芯片尺寸，用公式推算出大概需要的焦距，再结合检测物体的最大高度差，去评估所需的景深-3。

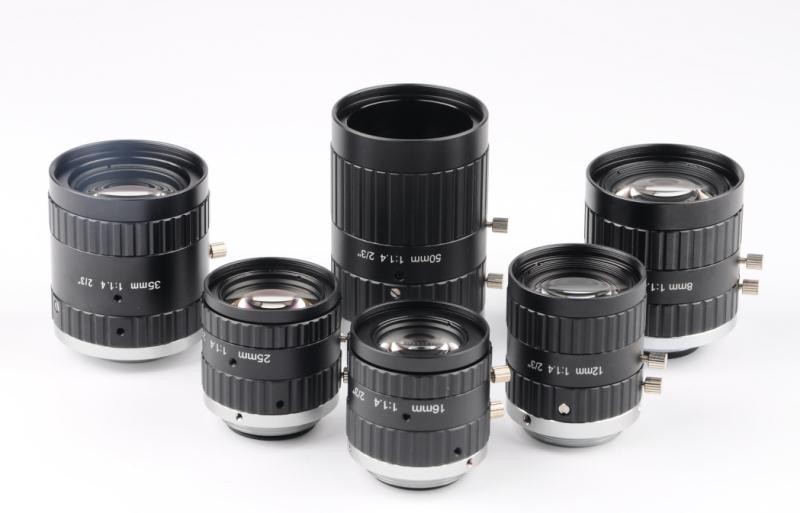

平衡光圈与补光：不要一味追求小光圈。尝试采用“景深平衡策略”：选择一个中等焦距的镜头（如8-12mm），将光圈设置在F8到F11这个兼顾景深与进光量的范围，然后搭配高亮度的环形LED或无影灯进行补光，确保图像整体明亮、均匀-6。有实际案例显示，通过这样的优化，瓶盖印刷检测的准确率从89%大幅提升到了97%以上-6。
善用高端模块：对于确实无法妥协的复杂场景，可以考虑专门的超景深模块。这些模块可以与特定相机结合，通过多帧融合或光学设计，直接输出一张从近到远都清晰无比的全幅对焦图像-8。有的高端体视镜，能瞬间移动焦点并合成全景深图像，让观测效率飞跃提升-8。
搞定工业相机的景深，没有一劳永逸的“银弹”，但一定是理论计算、硬件选型和现场调试的紧密结合。它不再是一个模糊的辅助参数，而是确保每一次检测都稳定、每一次测量都精准的核心钥匙。下一次当你面对模糊的图像时，不妨从景深这个源头开始思考，或许就能找到破解产线瓶颈的那把关键钥匙。
1. 网友“精益求净”问：我们车间在检测包装盒上的喷码，盒子在传送带上有轻微上下颠簸，经常导致字符局部模糊，读码器识别率不稳定。除了换更贵的相机，有没有成本低一点的现场调整办法？
答：这位朋友的问题非常典型，是很多包装产线都会遇到的。在不更换主要硬件的前提下，可以按以下步骤尝试优化，成本很低但效果可能立竿见影：
首先，检查并调小镜头光圈。 这是提升景深最直接的手段。找到镜头上的光圈环，将F值调大（例如从F4调到F8或F11）。这样，相机清晰成像的“前后范围”就变大了，能更好地包容盒子的上下跳动-3。注意：调小光圈后，画面会变暗，所以第二步必须加强光源。立即增加你的补光灯亮度，或者改用更集中、更明亮的条形光源从侧面照射喷码区域，确保图像亮度足够、对比度高。
考虑优化安装位置。 如果可能，尝试适当增加相机到传送带的工作距离，并换用焦距稍长一点的镜头（例如从12mm换成16mm）。在相同视野下，更长的工作距离和焦距组合，有时能带来更宽容的景深。同时，检查一下传送带的震动，在相机支架下加块防震垫，减少外部干扰，有时候物理减震比调参数还管用。
利用软件纠偏。 很多现代的读码软件自带“景深扩展”或“多焦点融合”算法。可以开启这些功能，让相机在短时间内快速微调对焦，拍摄几张不同焦点的照片，再由软件合成一张全清晰的图进行处理。这套组合拳下来，大部分因轻微抖动导致的模糊问题都能得到显著改善-6。
2. 网友“视觉小白”问：领导让我为新项目选型工业相机，要求能检测不同厚度的金属件表面划痕。我该怎么向供应商描述我对景深的需求？需要提供哪些具体参数？
答：给供应商提需求，说得越具体，他们给的方案就越靠谱。别再只说“我要景深大的”，那样得到的回复会很模糊。你需要整理并提供以下几个关键信息，这样沟通效率会高很多：
第一，报出具体的“深度战场”尺寸。 这是最重要的数据。你需要测量出待检测的多个金属件，它们的最高面和最低面之间的总高度差是多少毫米。比如，零件最大厚度差是5mm。同时，告诉供应商你的工作距离（相机镜头前端到零件表面的距离）大概是多少，是100mm以内，还是500mm左右？工作距离不同，镜头的选择方案差异很大-3。
第二，明确核心的性能指标。 你需要检测的最细划痕宽度是多少（例如0.05mm）？这决定了你需要多高的分辨率。然后根据视野大小，可以反推出需要多少像素的相机。你可以直接问供应商：“在刚才说的那个工作距离和厚度差条件下，用某款相机和镜头，在近焦面和远焦面，分别能达到的实际分辨率是多少？” 要求他们提供理论计算甚至模拟图像，确保在最差的位置，划痕也能被清晰成像。
第三，询问专门的技术方案。 基于你提供的参数，你可以主动追问供应商以下几个方案的可能性及其报价：1. 使用小光圈镜头+强力补光的常规方案；2. 使用远心镜头（它本身具有极大的景深，几乎无视物体高低，特别适合精密尺寸测量，但视野通常较小，价格也较高）-1；3. 对于非常复杂的结构，是否可以引入Scheimpflug倾斜镜头方案来对准斜面-10。这样，你得到的就是一个有多层次选择的专业报价，而不是一个笼统的产品型号。
3. 网友“技术老鸟”问：我理解景深和光圈的关系，但总感觉景深大了以后，图像的边缘锐利度会下降，影响我们测量边缘位置的精度。景深和测量精度之间，到底该怎么权衡？
答：这位同行的感觉非常敏锐，说到了工业视觉中的一个核心矛盾点：景深与分辨率的权衡。你的理解是对的，过分追求景深（尤其是通过一味缩小光圈），可能会引入衍射效应，导致图像整体锐度（尤其是边缘对比度）下降，这在学术上被称为“分辨率损失”。
解决这个矛盾，关键在于放弃“单点最优”，追求“系统最优”。不要指望一个参数通吃所有问题：
分区处理策略：如果被测物体的关键尺寸特征集中在某个高度附近，而其他高度区域主要是做有无缺陷的检测。可以将光圈设置为保证关键尺寸测量面达到最佳锐度的值（通常不是最小光圈），确保最高精度。对于其他高度区域，只要成像清晰度能满足缺陷辨识的最低要求即可。通过软件，对不同区域采用不同的检测算法和判定标准。
采用更先进的光学设计：这正是高端镜头的价值所在。好的工业镜头，在较小光圈下（如F8），能更好地抑制衍射，在提供不错景深的同时，保持较高的中心与边缘MTF（调制传递函数）值。这就是为什么有时候“贵有贵的道理”。
利用3D技术：对于精度要求极高的场景，可以考虑从2D测量升级为3D测量。使用结构光或激光轮廓仪等3D传感器，直接获取物体表面的三维点云数据。这样，“清晰度”的问题就转化为了“点云精度”的问题，彻底绕开了2D成像中景深与分辨率的物理限制-2。很多3D相机（如一些采用固定光圈的型号）在设计时就已经考虑了大工作范围内的成像稳定性-9。
总而言之，面对景深与精度的权衡，最优解通常不是找到一个“完美”的中间点，而是根据应用的核心需求进行策略性倾斜，或者通过升级技术路径来跳出这个二维的取舍困境。
