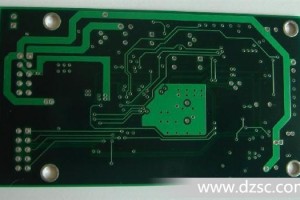

工业控制PCB电路板故障检测全攻略（适配工厂自动化设备，新手也能快速上手）

一、核心写作目标

本文聚焦电子行业中的

为什么以工业控制场景为主？因为相比消费电子，工业控制PCB面临更严峻的挑战：设备常年连续运行、工作环境温度高、振动大、粉尘多，一旦电路板故障直接导致整条产线停机，影响生产效率-2。同时，工业控制PCB大量采用多层板和通孔元件设计，检测难度高，对技术人员的故障判断能力提出了更高要求。本文的目标读者包括：

• 工厂入门质检员、维修学徒：无系统检测经验，需要简单易懂、步骤清晰的PCB电路板检测操作指导，核心需求为“新手如何测量PCB电路板好坏”“万用表检测PCB电路板步骤”“工业场景下PCB电路板检测技巧”；



• 工厂专业维修技师、质量工程师：有一定经验基础，需精准、专业、贴合行业标准的PCB电路板检测方法和进阶技巧，适配产线批量检测、高精度定位场景，核心需求为“工业专业仪器检测PCB电路板方法”“PCB电路板批量检测技巧”“PCB电路板行业检测标准”。

通过本文，读者将快速掌握工业控制PCB电路板元器件好坏判断的系统方法，提升产线故障响应速度和设备维修效率。

二、前置准备

工业控制PCB电路板检测核心工具介绍

检测工欲善其事，必先利其器。针对工业控制场景，检测工具分为两类：

基础款（新手必备，适配工厂入门场景） ：

• 数字万用表：建议选择具备直流电压测量、交流电压测量、电阻测量、二极管测量及通断测试功能的数字万用表。数字万用表读数直观、精度较高，能满足大多数PCB故障检测需求，如福禄克15B+等型号在工业维修中广泛应用-31。

• 手持式放大镜或台式放大镜：用于快速观察焊点、元器件引脚和PCB表面，帮助发现虚焊、脱焊、电容鼓包等肉眼不易察觉的缺陷-11。

专业款（适配工厂批量检测/高精度定位场景） ：

• 恒温电烙铁套装：含20-30W小型恒温电烙铁、吸锡器、镊子、助焊剂等，用于拆焊和更换故障元器件-40。

• 飞针测试仪/在线测试仪：用于生产线批量检测，能快速定位PCB上的开路、短路故障及元器件参数异常，适合工厂流水线应用-53。

• X射线检测仪：用于检测多层板内层线路的开路、短路以及BGA焊点等隐蔽缺陷，适合高可靠性要求场景-53。

工业控制PCB电路板检测安全注意事项

（重中之重） 工业控制PCB电路板检测涉及带电操作，安全必须放在第一位，以下是4条核心注意事项：

1. 强制断电与放电：在对PCB进行任何检测操作前，务必断开设备供电电源，防止触电。断开电源后，还需等待一段时间，让PCB上的大容量电容充分放电，以免残留电荷损坏万用表或造成测量误判-31。

2. 高压防护（工业环境特有） ：工业控制设备中经常存在高压电路（如电机驱动部分的300V以上直流母线电压），检测前务必确认高压电容已完全放电，检测高压区域时使用绝缘表笔，避免裸手接触电路板。若涉及高压测试，建议佩戴绝缘手套和防护眼镜。

3. 带电检测操作规范：若必须进行在线带电检测（如测量关键节点电压），应先连接好表笔再上电，严禁带电插拔表笔。万用表档位选择要确认无误——用电流档测电压会瞬间烧毁万用表甚至引发火花。

4. PCB表面清洁：工业环境中PCB表面易积累油污、灰尘和金属碎屑，这些污染物可能造成相邻线路间短路或测量误差。检测前使用防静电刷和工业酒精（异丙醇）清洁待测区域，并确保PCB充分干燥后再通电。

工业控制PCB电路板基础认知（适配精准检测）

工业控制PCB常见的结构类型包括：单面板（简单控制电路）、双面板（中等复杂度）和多层板（PLC、工控机核心板等）。多层板内部有独立电源层和地层，线路密度高、信号完整性要求严格，检测难度最大-1。

在工业控制场景中，PCB电路板检测需要关注以下关键参数：

• 供电电压：典型值为5V、12V、24V（工业控制常用24V）、±15V等，测量值与标称值偏差一般不超过±5%-30。

• 导通性：线路两端电阻值应接近0Ω（良好导通），开路则为无穷大-30。

• 绝缘电阻：相邻线路间绝缘电阻应≥100MΩ（500V DC条件下）-21。

• 工作温度范围：工业控制PCB通常要求在-40℃~85℃环境下正常工作，检测时需注意环境温度对测量结果的影响。

了解这些基础参数，有助于后续判断测量结果的合理性与可靠性。

三、核心检测方法

工业控制PCB电路板外观检查法（工厂新手快速初筛）

外观检查是所有故障排查的第一步，也是最快速、最无风险的初筛方法。尤其适用于工厂现场快速诊断，在打开万用表之前，花1-2分钟扫一眼电路板，往往能发现关键线索-40。

操作流程（建议用放大镜辅助观察）：

1. 优先检查电源输入区域：查看保险丝是否熔断（内部金属丝断开或发黑）、电容是否有鼓包或漏液、PCB上是否有烧焦痕迹。在自动化生产线中，控制板电源输入侧的保险丝熔断是导致设备停机的常见原因-40。

2. 扫视焊点质量：重点关注大电流焊点（如电源芯片、功率管焊接处）和易受振动影响的区域。检查是否存在虚焊（焊点表面看似完整但内部未形成良好导电连接）、脱焊、焊锡桥接（相邻焊盘被多余焊锡连接造成短路）等缺陷-12。

3. 检查元器件完整性：查看贴片电阻、电容有无崩缺或脱落；集成电路引脚有无弯曲、断裂；PCB表面有无明显裂纹或分层。

4. 检查连接器与排线：工业环境中频繁插拔的连接器易出现接触不良或氧化，检查针脚有无弯曲、腐蚀。

工业场景专属判断标准：

• 电容鼓包或漏液 → 电容失效，需更换。

• 焊点发黑或呈“牛眼”状（焊锡表面有环形裂纹）→ 虚焊或热疲劳失效。

• PCB表面有烧焦痕迹 → 可能存在短路或过流故障。

注意要点：外观检查只能发现表面可见缺陷，不能替代电气测试。对于多层板内部的开路或短路，外观检查无法判断，需结合后续电气检测方法-11。

万用表检测工业控制PCB电路板方法（工厂新手重点掌握）

万用表是PCB故障检测中最常用、最核心的工具，以下从三个维度详细讲解操作方法。

模块一：电阻测量法——检测开路与短路

（1）开路故障检测

将万用表功能旋钮旋至电阻测量档位，选择合适量程（不确定时可先选最大量程）。用红、黑表笔分别接触被测线路的两端或元器件引脚的两端。

• 若万用表显示“OL”或无穷大 → 线路开路，电流无法通过-31。

• 工业场景示例：检测PLC模块输出端的线路连接，若测得电阻值为无穷大，可能是线路断裂或焊点脱落。

注意：测量前必须确保PCB断电，且最好将待测元器件的一端从电路中断开，避免其他并联元件干扰测量结果-30。

（2）短路故障检测

将万用表置于电阻测量低量程档位（如200Ω档）。用表笔分别接触怀疑短路的两点（如相邻线路或电源与地之间）。

• 若万用表显示电阻值接近0Ω → 两点之间存在短路-31。

• 工业场景示例：某电机驱动器PCB上，24V电源输入与地之间测得电阻仅5Ω，说明电源电路存在严重短路，可能是滤波电容击穿或功率管损坏。

模块二：电压测量法——检测电源与信号故障

（1）电源电压检测

将万用表调至直流电压档，红表笔接电源正极，黑表笔接电源负极（或接地端）。

• 测量值与设计值对比，偏差一般不应超过±5%~±10%-30。

• 若某节点电压明显偏低，可能是该节点处线路接触不良、电阻增大，或后级电路短路导致电压被拉低-30。

• 工业场景示例：某工业通信PCB板的通信芯片供电应为5V，实测仅3V，通信功能完全失效。进一步排查发现供电路径上的贴片电感断路，更换后恢复正常。

（2）信号电压检测

数字电路中，信号电平通常有明确规范：CMOS电路高电平接近电源电压（如5V或3.3V），低电平接近0V-30。测量芯片引脚电压，若某引脚应输出高电平却为低电平，则可能前级驱动芯片损坏或线路短路。

模拟电路中，根据电路设计参数测量关键节点电压，如运算放大器的输入输出引脚电压应与理论设计值接近。

模块三：通断测试法——快速排查线路连接

将万用表旋至通断档（通常带有蜂鸣符号）。表笔接触待测线路两端：

• 蜂鸣器响起 → 线路导通良好。

• 无蜂鸣且显示“OL” → 线路开路。

这是排查PCB线路断裂、焊点虚焊的最快方法，尤其适合工厂现场快速诊断。

工业专业仪器检测PCB电路板方法（进阶精准检测）

当万用表无法定位故障时，或需要进行批量检测时，需要借助专业检测设备。

飞针测试仪

飞针测试仪通过多根可编程控制的探针（飞针）接触PCB上的测试点，快速移动并精准定位，实现对线路连通性、阻抗、绝缘电阻等参数的检测-53。

操作流程：

1. 将待测PCB固定在测试平台上。

2. 导入PCB的CAD设计文件或Gerber文件，自动生成测试程序。

3. 启动测试，飞针依次接触各测试点。

4. 系统自动比对测量值与设计值，输出故障报告。

优点：测试灵活、编程便捷、初期投资相对较低，尤其适合中小批量生产或研发阶段的PCB验证-53。

工业场景适配：工厂新产品试产阶段或小批量维修检测时，飞针测试仪无需制作昂贵的针床夹具，一套程序即可测试不同板型，大幅缩短检测准备时间。

在线测试仪（ICT）

ICT通过将PCB固定在专用测试夹具上，利用测试探针接触测试点，精确测量电阻、电容、电感等元器件参数，还能对元器件功能进行测试-53。

适用场景：大批量生产中，ICT测试速度快、精度高，能快速发现开路、短路、元器件错装漏装等缺陷，是工厂流水线质量控制的利器。

X射线检测仪

对于多层板内部的隐蔽缺陷——如内层线路开路、过孔空洞、BGA焊点虚焊、内电层短路等——普通检测工具无能为力，需要使用X射线检测仪-53。

X射线穿透PCB后，不同材料吸收率不同，形成灰度图像，可清晰显示内部结构缺陷。但该设备成本高、操作复杂，一般由专业检测机构或大型工厂质检中心配备-50。

四、补充模块

工业控制PCB不同类型电路板检测重点

多层板：
工业控制中大量采用4层、6层甚至8层以上多层板（如PLC核心板、工控主板）。检测重点：内层线路导通性（需借助飞针测试或X射线）、层间绝缘性能（防止内层短路）、过孔质量（孔壁镀铜应完整无断裂，铜厚≥18μm）-20。

单/双面板：
常见于简单控制电路、传感器接口板、电源板。检测重点：焊点质量（单/双面板的焊点暴露在外，是故障高发区）、线路腐蚀与氧化（工业潮湿环境下铜箔易腐蚀）。

厚铜板：
用于大电流场景（如电机驱动、电源模块）。检测重点：铜箔与基板附着力（大电流导致的热应力易使铜箔分层）、焊盘强度（反复焊接后焊盘是否脱落）。

工业控制PCB电路板检测常见误区（避坑指南）

以下是工业现场PCB检测中最容易出现的高频误判：

1. 忽略环境温度对测量结果的影响：万用表电阻档的精度受温度影响；工业环境中高温可能使电容容量漂移、半导体器件漏电流增大。建议在常温（20-25℃）环境下进行精确测量。

2. 带电进行电阻测量：这是一个非常危险的错误操作。电阻测量必须在断电状态下进行，带电测量不仅可能损坏万用表，还会因并联电路导致测量值严重失真。

3. 忽略并联元件对电阻测量的干扰：在电路板上直接测量某个电阻时，其他并联的元件会“分流”测量电流，导致读数比实际值偏低。最可靠的做法是将待测元件从电路中断开一端再测量-30。

4. 用通断档测量电容：通断档仅适用于判断线路导通性。用通断档测电容时，蜂鸣器可能会短暂响起（电容充电过程），容易误判为短路。测电容应使用电容档或电阻档观察阻值变化趋势。

5. 盲目更换元器件而不分析根本原因：某个元器件烧毁往往是其他问题（如过压、过流、散热不良）导致的症状而非病因。直接更换而不排查上游电路，更换后的元器件可能再次烧毁。

工业控制PCB电路板失效典型案例（实操参考）

案例一：自动化生产线控制PCBA板电源故障导致停机

某自动化生产线关键设备突然停机，检查发现其控制PCBA板完全无反应。维修人员首先进行快速外观检查，发现电源输入部分的一个滤波电容明显鼓包。使用万用表电压档测量，电源输入端电压异常；进一步排查发现保险丝已熔断，电源芯片输出短路。更换保险丝、鼓包电容和损坏的电源芯片后，设备恢复正常运行-41。

诊断要点：外观检查快速锁定故障区域→电压测量验证→电阻测量确认短路→更换故障元件。

案例二：工业通信PCB板通信芯片供电异常导致通信中断

某工业通信模块出现间歇性通信故障，表现为通信时断时续。维修人员测量通信芯片的供电电压，实测值仅3V（设计应为5V）-41。排查电源线路，发现供电路径上的贴片电感因长期振动导致内部断路，造成电压降过大。更换电感后电压恢复5V，通信恢复正常。

诊断要点：电压测量发现异常→沿供电路径逐点排查→锁定故障元器件→针对性更换。

五、结尾

工业控制PCB电路板检测核心（工厂高效排查策略）

掌握一套系统化的分级排查策略，能大幅提升故障定位效率：

第一步：安全准备 + 外观检查
断电放电→清洁PCB→放大镜扫描关键区域（电源、大电流焊点、电容）→2分钟内完成初步判断。

第二步：万用表电阻/通断测试
排查开路和短路故障→测量电源与地之间的静态电阻（判断有无短路）→测量关键线路导通性。

第三步：万用表电压测试（需上电）
测量电源输出电压→测量各芯片供电电压→对比设计值找出异常节点。

第四步：专业仪器检测（进阶）
万用表无法定位时，使用飞针测试仪进行电气性能全面检测；涉及多层板内部缺陷时，使用X射线检测仪。

这套“外观→电阻→电压→专业设备”的分级策略，能覆盖从简单到复杂的绝大多数PCB故障类型，帮助工厂维修人员快速锁定故障点，缩短产线停机时间。

工业控制PCB电路板检测价值延伸（维护与采购建议）

日常维护建议：

• 定期清洁：使用防静电刷配合工业酒精清洁PCB表面，防止灰尘油污引发短路-12。

• 环境控制：避免PCB长期处于高湿、高温、多粉尘环境，必要时加装防护罩或三防漆涂层。

• 防振措施：在振动较大的设备中，为PCB加装减震垫或固定支架，防止焊点疲劳断裂。

采购建议：

• 关注PCB的行业标准符合性：工业控制PCB应符合IPC-A-600、IPC-6012以及国标GB/T 4588/4677等标准-20。

• 选择有汽车电子IATF 16949认证的供应商，该标准对PCB的可靠性和耐久性要求更高，更适配工业场景-20。

• 批量采购前进行抽样检测验证，确保PCB符合设计规格。

校准建议：
万用表等检测设备建议每年送第三方计量机构校准一次，确保测量精度。工厂内部可配备标准电阻/电压源作为日常快速校验参考。
