整流桥好坏检测实操全攻略（电源变频器充电器维修适配，新手也能快速排查故障）

一、核心写作目标

整流桥（又称桥堆）是开关电源、变频器、充电器等设备中负责将交流电转换为直流电的关键元器件，其好坏直接决定整机能否正常工作-2。本文基于电源适配器、变频器、工业控制、汽车电子和家电维修等实际行业场景，撰写一份兼顾新手入门与专业需求的整流桥检测实操指南。

核心关键词： 整流桥好坏检测、万用表检测整流桥、整流桥故障排查、电源维修整流桥检测

二、前置准备

2.1 整流桥行业应用场景认知（掌握整流桥检测的基础逻辑）

在开始检测之前，首先需要理解整流桥在哪些场景中发挥作用，以便根据实际故障现象快速定位问题。

整流桥广泛应用于以下行业场景：

• 电源适配器/充电器：将市电转换为低压直流，为手机充电器、笔记本适配器、家用电器供电-

• 变频器与电机驱动：变频器输入级使用整流桥将交流转为直流母线电压，伺服驱动器同样依赖整流桥实现AC/DC转换--1

• 开关电源（SMPS） ：工业级开关电源、UPS不间断电源的核心整流单元，功率通常在几百瓦至数千瓦不等-1

• 工业控制系统：PLC、数控机床、通信电源等设备的电源前级整流环节--1

• 家电设备：大功率空调、变频冰箱压缩机驱动电路、商用洗衣机控制板-1

• 汽车电子：新能源汽车充电模块、车载电源系统-49

明确整流桥的行业应用场景后，检测时就能结合具体设备特点，判断故障是否指向整流桥。

2.2 整流桥检测核心工具清单（新手到专业的工具进阶）

根据检测深度和精度要求，整流桥检测工具分为基础级和专业级两类：

基础级工具（新手必备，适配电源维修/家电维修场景）：

• 数字万用表：二极管测试档位是核心功能，用于测量整流桥内部四个二极管的正向导通压降（正常范围0.4V~0.7V）和反向截止性能-19-31；建议选择带有蜂鸣提示功能的型号，可快速判断通断状态

• 指针式万用表：部分资深维修人员习惯使用指针表检测整流桥，因为指针摆动可以更直观地判断二极管正反向特性变化趋势，适合对读数经验丰富者-

• 安全防护装备：绝缘手套（防高压触电）、防静电腕带、护目镜-19

专业级工具（适配工业/汽车/批量检测场景）：

• 示波器：用于观测交流输入端波形畸变和检查直流输出端纹波幅度，辅助判断整流桥动态性能-19

• 红外热像仪：对整流桥上电运行后进行热成像检测，可通过温升分布判断某一臂是否导通异常-51

• 专业检测模组/集成化测试接口：针对复杂工况和批量检测场景，可使用集成化专业检测设备，避免人工误判风险--19

• X-ray检测设备：针对整流桥内部芯片晶元击穿等深度失效分析，可用X-ray观察内部结构是否异常-

2.3 整流桥检测安全注意事项（行业适配版）

重中之重：整流桥通常连接高压交流电（220V市电或更高），检测前必须严格遵循以下安全规范：

① 断电与放电（绝不能省略的步骤）

• 断开设备所有电源连接，确保被测设备与电网完全物理隔离

• 电路中存在大容量滤波电容器，即使断电后仍可能储存高压电荷，需使用10kΩ~100kΩ放电电阻将其放电-19-57

• 放电后静置5分钟，确保电容完全放电后再开始检测

• 用万用表确认残留电压已降至安全范围后再接触元件

② 防静电规范

• 整流桥内部由半导体PN结构成，对静电敏感，接触前需佩戴防静电手环

• 检测环境保持适当湿度，避免在干燥环境中徒手接触元件引脚-31

③ 仪器使用规范

• 检测前校准万用表零点，确保读数准确

• 数字万用表测试整流桥时优先使用二极管档，电阻档读数易受周围电路影响

④ 在线检测的额外注意

• 若整流桥仍在电路板上（在线检测），后级负载电路可能影响读数，必要时需断开负载或拆焊检测

• 维修后上电测试时，建议使用短路保护器（串入灯泡或限流电阻），防止整流桥短路导致更大范围损坏-

2.4 整流桥基础认知（适配行业精准检测）

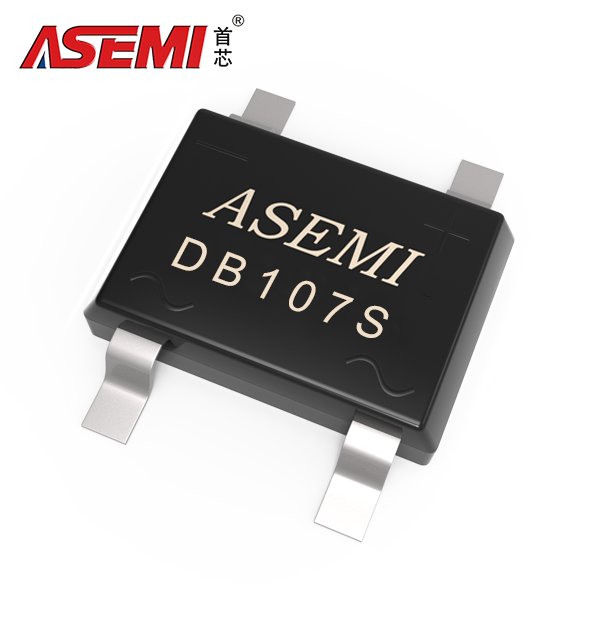

整流桥通常由四个二极管组成全桥整流电路，内部结构将四个PN结集成在一个封装内。常见封装形式分为全桥（四个二极管集成在一起）和半桥（两个二极管集成在一起）两种-2-33。

整流桥四个引脚的功能识别是检测的第一步：

• 交流输入端（~） ：两个引脚用于连接交流电源输入，无正负极性之分，通常标有“~”符号

• 直流输出正极（+） ：整流后的正电压输出端，通常标有“+”符号

• 直流输出负极（-） ：整流后的负电压输出端（接地端），通常标有“-”符号-23-31

核心检测逻辑：整流桥好坏判断的关键，是检测内部四个二极管的正向导通性能和反向截止性能是否正常。每个二极管应满足：正向导通时压降在0.4V~0.7V之间，反向截止时阻值无穷大-31。

整流桥关键行业参数：选型和使用中需关注的参数包括反向峰值电压VRRM（决定耐压能力）、平均整流电流ID（决定带载能力）、正向压降VF（影响效率）、正向峰值浪涌电流IFSM（抗冲击能力）、最大反向漏电流IR-39-。例如，工业电源中常见的GBU406系列整流桥，额定电流4A，耐压600V~1000V，广泛应用于变频器、伺服驱动器的输入整流电路-1。

三、核心检测方法

3.1 整流桥外观与引脚检查法（新手快速初筛，适配电源/家电维修场景）

无需任何检测仪器，通过目视检查即可初步判断整流桥是否存在明显损坏，适合维修初期的快速筛查：

外观检查要点：

• 检查整流桥封装外壳是否有裂纹、烧焦变色或鼓包现象——封装异常通常意味着内部芯片已经过热损坏

• 观察引脚是否有氧化、发黑或断裂——引脚锈蚀会导致接触不良，影响导电性能

• 检查PCB焊盘是否有虚焊、脱焊或焊点开裂——焊点问题可能导致间歇性故障-51

气味与现象判断（电源维修高频经验）：

• 通电后闻到元器件烧焦气味，通常指向整流桥或功率管已损坏-

• 设备通电即跳闸、输入保险丝反复熔断——大概率是整流桥内部某二极管击穿短路-27

• 输出电压明显偏低或不稳定、电源模块周期性重启——可能是整流桥开路失效或单向导通-51

注意：外观正常不代表整流桥完好，仅作为初筛手段，后续仍需使用万用表进行精确检测。

3.2 万用表检测整流桥方法（新手重点掌握，适配电源维修/家电维修/汽车维修场景）

万用表二极管档是检测整流桥最常用、最核心的方法，通过测量四个二极管单元的正向压降和反向截止能力，可准确判断整流桥是否损坏-。该方法适用于所有行业场景，是每一位维修人员必须掌握的基础技能。

步骤1：万用表档位设置

将数字万用表旋转至“二极管”档位（通常标有二极管符号）。此时红表笔输出正电压，黑表笔输出负电压-31。

步骤2：引脚识别

根据整流桥表面标注识别四个引脚：两个交流输入端“~”、直流正极“+”、直流负极“-”。若表面无标注，可查阅元器件规格书-31。

步骤3：正向导通测试（共4组检测）

第一组：正极→交流输入端A

• 红表笔接整流桥正极“+”，黑表笔接交流输入端“~”之一

• 正常读数：0.4V~0.7V（硅二极管典型导通压降）

• 判断标准：在此范围内说明该二极管正向导通正常；若显示“OL”（开路）说明该二极管已损坏；若显示接近0V说明该二极管已击穿短路

第二组：正极→交流输入端B

• 红表笔接正极“+”，黑表笔接另一个交流输入端“~”

• 正常读数：0.4V~0.7V

• 判断标准同上

第三组：负极→交流输入端A

• 红表笔接整流桥负极“-”，黑表笔接交流输入端“~”之一

• 正常读数：0.4V~0.7V

• 判断标准：同上——注意此处红表笔接负极，因为万用表二极管档红表笔为正输出，需要与二极管的阳极对应

第四组：负极→交流输入端B

• 红表笔接负极“-”，黑表笔接另一个交流输入端“~”

• 正常读数：0.4V~0.7V

注意：整流桥内部四个二极管的正向压降值理论上应基本一致。若某组正向压降明显偏离正常范围（如超过1V或低于0.3V），或与其他组差异过大，说明该二极管老化或性能劣化-19。

步骤4：反向截止测试（共4组检测）

反向截止测试用于验证二极管在反向电压下是否能够“关断”：

第一组：交流输入端A→正极

• 红表笔接交流输入端“~”之一，黑表笔接正极“+”

• 正常读数：“OL”或超量程（阻值无穷大）

• 判断标准：显示“OL”说明反向截止正常；若显示电压值说明反向漏电或已击穿

第二组：交流输入端B→正极

• 红表笔接另一个交流输入端“~”，黑表笔接正极“+”

• 正常读数：“OL”

第三组：交流输入端A→负极

• 红表笔接交流输入端“~”之一，黑表笔接负极“-”

• 正常读数：“OL”

第四组：交流输入端B→负极

• 红表笔接另一个交流输入端“~”，黑表笔接负极“-”

• 正常读数：“OL”

注意：蜂鸣档在检测反向截止时不应发声-19。

步骤5：直流正负极间测试

• 红表笔接正极“+”，黑表笔接负极“-”：正常应显示“OL”或高阻值

• 红表笔接负极“-”，黑表笔接正极“+”：正常也应显示“OL”

• 若正负极间双向导通，说明整流桥内部可能已整体击穿

整流桥好坏判断速查表（万用表二极管档）

全桥/半桥检测差异：

• 全桥检测：需要测试4组二极管组合（正→两个交流端、负→两个交流端）-19

• 半桥检测：只需测试2组二极管组合，方法同上，但仅有两个引脚-33

3.3 行业专业仪器检测方法（进阶精准检测，适配工业/汽车/批量质检场景）

对于专业质检、工厂流水线批量检测或疑难故障深度分析，仅靠万用表可能不够全面，需要使用专业仪器进行更精确的检测。

方法一：示波器动态检测法

适用场景：在线检测、评估整流桥动态性能、排查波纹异常问题

操作流程：

1. 将示波器探头连接至整流桥直流输出端（“+”和“-”）

2. 设备通电后，观察整流后的输出电压波形

3. 正常波形应为较为平滑的直流电压，叠加一定幅度的纹波

4. 异常判断：

   • 若波形缺少半波或出现明显缺口——整流桥内部某二极管开路-51

   • 若波形出现明显偏斜或不对称——某二极管单向导通失效-51

   • 若纹波幅值过大——整流桥内部某二极管反向漏电或滤波电容失效-57

5. 示波器还可观测交流输入端波形畸变，配合负载电阻使用-19

方法二：红外热像仪热分布检测法

适用场景：工厂批量检测、温升异常排查

操作流程：

1. 将整流桥上电运行至稳定状态（通常5~10分钟）

2. 使用红外热像仪对整流桥进行热成像扫描

3. 正常判断：整流桥整体温度分布均匀，温升在安全范围内（通常不超过125°C结温极限）

4. 异常判断：

   • 某一角温度异常偏高——该臂导通电流过大（可能部分短路或负载不均）

   • 某一角温度明显偏低——该臂不导通（二极管开路）

   • 整体温度过高——散热不足或过载运行-27

方法三：工业标准测试法

适用场景：符合行业检测标准的专业质检、出厂测试

依据国家标准和行业标准，整流桥检测需覆盖以下核心测试项目-：

• 正向压降测试：依据GB/T 4023-2015《半导体器件 分立器件 第2部分》，测量整流桥在额定电流下的正向导通压降，与规格书标称值比对

• 反向耐压测试：依据IEC 60747-1《半导体器件通用标准》，测试整流桥在反向偏置下的耐压能力，确保满足额定VRRM要求

• 反向漏电流测试：施加额定反向电压，测量漏电流是否在规格范围内（通常在微安级别）-

• 绝缘耐压测试：测试整流桥壳体与引脚之间的绝缘性能，确保无漏电风险

• 浪涌电流测试：模拟电网瞬态冲击，验证整流桥的IFSM（正向峰值浪涌电流）能力

批量检测技巧（适配工厂流水线）：

• 建立标准化的检测工位，配备集成化测试接口和自动记录系统

• 使用老化测试台对批量化产品进行通断循环和温升应力测试，剔除潜在早期失效件-51

• 对大批量产品进行漏电筛选，确保每批次产品的性能一致性-51

方法四：X-ray/超声波内部检测法（失效深度分析）

适用场景：失效品分析、研发阶段质量验证

当整流桥出现不明原因的故障，或需要对失效原因进行深度剖析时：

• 使用X-ray检测设备观察整流桥内部芯片是否出现晶元击穿、键合线断裂等结构异常-

• 使用超声波扫描显微镜（SAM）检测封装内部是否存在分层、空洞等工艺缺陷

• 配合超景深显微镜观察芯片表面损伤情况-

四、补充模块

4.1 整流桥常见故障类型与检测重点（行业适配版）

故障类型一：击穿短路

• 现象：设备通电即跳闸、输入保险丝反复熔断、闻到烧焦气味-27

• 检测方法：万用表二极管档任意两引脚间双向导通（阻值为0），即可判断内部某二极管已击穿-

• 常见原因：电网过电压浪涌、雷击冲击、后级短路导致瞬态过流-

• 处理建议：立即更换整流桥，更换时建议选择反向耐压更高（如从600V升级到1000V）的型号-27

故障类型二：开路失效

• 现象：输出电压明显偏低或不稳定、电源模块周期性重启、用示波器观察整流输出波形出现半波缺口-51

• 检测方法：万用表二极管档正向测试某组显示“OL”（无压降），即该二极管开路-

• 常见原因：过载电流或浪涌冲击导致芯片烧蚀、热循环导致内部焊点疲劳、长期高温工作引起封装老化引线断裂-51

• 处理建议：整体更换整流桥

故障类型三：反向漏电/软击穿

• 现象：输出端交流分量过大、设备带载能力下降、整流桥异常发热-19

• 检测方法：万用表反向截止测试时显示电压值而非“OL”，说明该二极管反向漏电；可用示波器辅助诊断输出端纹波

• 常见原因：长期高温工作导致PN结性能退化、反向耐压不足被部分击穿

• 处理建议：更换整流桥，同时检查散热条件

故障类型四：过热失效

• 现象：整流桥温度持续升高超过结温极限（通常125°C以上），导致焊点脱落、封装开裂甚至热击穿-

• 检测方法：红外热像仪检测温升分布

• 常见原因：散热器表面积尘、固定螺丝松动、导热硅脂老化干裂、长期超载运行-27

• 处理建议：清理散热片、重新涂抹导热硅脂，必要时更换更高额定电流的整流桥-49

故障类型五：单向导通

• 现象：输出电压降低但不为零、输入端出现非对称电流波形、电源伴随异响或过热-51

• 检测方法：万用表二极管档正向测试正常但反向测试漏电；示波器观察输出波形不对称

• 常见原因：反向耐压不足被击穿、PCB污染造成漏电、过热或浪涌击穿内部PN结-51

• 处理建议：更换整流桥，同时检查并清理PCB焊盘污染

4.2 整流桥行业检测常见误区（避坑指南）

误区1：认为外观正常就等于整流桥完好

• 很多整流桥故障是内部PN结性能退化（如反向漏电增大、正向压降漂移），外观完全看不出异常

• 必须使用万用表或专业仪器进行电气性能检测，不可仅凭外观判断

误区2：在线检测时忽略后级电路影响

• 整流桥仍焊接在电路板上时，后级滤波电容、负载电路会与整流桥并联，影响万用表读数

• 正确做法：先断开后级负载，或将整流桥从PCB上拆焊后再检测；若必须在线检测，应结合示波器动态观察波形辅助判断

误区3：万用表电阻档代替二极管档

• 部分新手习惯使用电阻档测量整流桥正反向电阻，但不同万用表电阻档输出电压不同（R×1k档约3V，R×10k档约9V以上），可能误判或损坏元件

• 正确做法：使用二极管档，该档位输出恒定测试电流，读数更准确且安全-31

误区4：更换整流桥时不核对参数规格

• 随意用手中现有的整流桥替代原型号，忽略反向耐压、额定电流等关键参数匹配

• 例如：原电路使用600V耐压的整流桥，若更换为400V耐压型号，极易在电网电压波动时再次击穿-27

• 正确做法：更换前核对VRRM、ID、封装尺寸等参数，确保新件规格不低于原型号

误区5：忽略散热系统的检查

• 整流桥损坏后仅更换元件，不检查散热片、导热硅脂、风扇等散热系统状态

• 实验室统计数据显示，散热问题引发的整流桥故障占比超过40%-27

• 正确做法：更换整流桥的同时，清理散热片积尘、重新涂抹导热硅脂、检查紧固螺丝是否松动

误区6：认为单向导通不需要立即更换

• 部分维修人员认为整流桥“还能用”就继续使用，但单向导通说明内部二极管已受损，随时可能发展为完全开路或短路

• 正确做法：检测到任何一只二极管的反向漏电或正向压降异常，应立即更换整个整流桥，不可抱有侥幸心理-33

4.3 整流桥行业失效典型案例（实操参考）

案例一：工业变频器整流桥过热烧毁（变频器维修场景）

故障现象：某工厂变频器在高温车间运行数周后突然停机，拆机发现整流桥GBJ3510（35A/1000V）烧毁，二极管芯片严重过热损坏，封装外壳变色开裂-49。

故障排查过程：

1. 用万用表二极管档检测整流桥，发现所有引脚间双向导通，确认整流桥已完全击穿

2. 检查散热系统：散热片表面积尘严重，导热硅脂已干裂失效

3. 测量环境温度：车间实际温度达60°C，远超设计基准温度25°C

4. 分析负载电流：变频器额定负载电流30A，但实际运行中因负载波动，整流桥峰值电流经常超过额定值

根本原因：环境温度过高导致整流桥实际电流承载能力下降，加之散热不良，形成热失控——二极管正向压降随温度升高而降低，导致整流桥承受更高电流，进一步加剧发热，最终硅芯片熔化损坏-49。

解决方案：

• 更换为同型号整流桥

• 增加散热设计：铝基散热片+风冷强制散热，清理积尘，重新涂抹导热硅脂

• 在控制柜中增加通风孔，降低环境温度

• 加装温度保护电路，在整流桥过热时自动降低输入功率-49

案例二：家电电源适配器雷击浪涌烧毁整流桥（家电维修场景）

故障现象：某品牌家用空调电源适配器在雷暴天气后无法启动，用户反馈设备不通电，输入保险丝熔断。拆机检查发现整流桥内部二极管被击穿短路-49。

故障排查过程：

1. 目视检查：整流桥封装外壳正常，无明显外观损伤

2. 万用表检测：正极与两个交流输入端之间正向测试无压降（显示0V），且交流输入端与正极之间反向测试也显示导通，确认整流桥已击穿短路

3. 检查输入电路：输入端未设计任何浪涌保护器件（无压敏电阻或TVS管）

4. 分析天气记录：故障发生当日有雷暴天气，电网存在过电压冲击

根本原因：雷击或电网突波产生高压冲击，瞬时电压远超整流桥的反向耐压VRRM，导致整流桥内部二极管PN结被击穿失效-49。

解决方案：

• 更换为同规格（或更高耐压）的整流桥

• 在交流输入端增加压敏电阻（MOV）+ TVS二极管组合，提供瞬态浪涌保护

• 建议选用反向耐压1000V以上的整流桥（原型号为600V）-49

• 输入端串联NTC热敏电阻，抑制开机浪涌电流-51

五、结尾

5.1 整流桥检测核心（行业高效排查策略）

掌握整流桥好坏的测量方法，是电源维修、变频器维修和家电维修的核心技能之一。综合以上内容，推荐以下分级排查策略：

一级排查（快速初筛）

• 设备通电即跳闸、保险丝熔断 → 优先怀疑整流桥击穿短路

• 输出电压偏低或不稳定 → 优先怀疑整流桥开路或单向导通

• 闻到烧焦气味 → 检查整流桥及功率管-27

二级排查（万用表基础检测）

• 万用表二极管档正向测试四组：正常0.4V~0.7V

• 万用表反向测试四组：正常显示“OL”（无穷大）

• 任何一组异常 → 判断故障类型并更换-31

三级排查（专业进阶检测）

• 示波器观察整流输出波形，检查是否存在半波缺口或畸变-51

• 红外热像仪检测温升分布，判断热失效风险

• 符合行业标准的全参数测试（工业/汽车批量质检场景）

核心记忆口诀：“正向导通有压降，反向截止无穷大；四组检测不能少，一组异常即报废。”

5.2 整流桥检测价值延伸（行业维护与采购建议）

日常维护建议：

• 定期清理整流桥散热片积尘，防止散热效率下降-27

• 检查散热片固定螺丝是否松动，确保整流桥与散热片接触良好

• 每半年检查导热硅脂状态，老化干裂时及时更换

• 在振动环境（如新能源汽车、工业设备）中，定期检查焊点状态，必要时增加PCB固定支点-27

选型与采购建议：

• 整流桥额定电流ID ≥ 实际负载电流 × 1.5（预留足够裕量）-51

• 反向耐压VRRM ≥ 输入电压峰值 × 2-51

• 优先选择正向压降VF较低的型号，可降低导通损耗，提高电源效率-39

• 在雷击频繁地区或电网不稳定的应用场景，选择耐压更高（如1000V）且内置浪涌保护的整流桥-27

• 在高温环境中使用（如工业车间、户外设备），需选择结温范围更宽、高温性能更稳定的型号，并加强散热设计-49

校准建议：万用表每半年校准一次，确保二极管档读数准确，避免因仪器误差导致误判。

5.3 互动交流（分享行业整流桥检测难题）

你在电源维修、变频器维修或家电维修中，是否遇到过整流桥检测方面的困惑？

• 电源维修：在线检测整流桥时，滤波电容残留电荷是否影响过你的万用表读数？你是如何处理的？

• 变频器维修：遇到过整流桥外观正常但内部开路失效的“隐形故障”吗？如何快速定位？

• 家电维修：空调或冰箱电源板上的整流桥烧毁，你是否同时检查过散热系统和后级负载电路？

欢迎在评论区分享你的整流桥检测经验和遇到的难题。关注本公众号，后续将持续推送电子元器件检测系列干货，涵盖IGBT、MOS管、电解电容等关键元器件的行业实操检测指南。

整流桥好坏检测是电源维修和变频器维修入门的第一道门槛，掌握万用表检测方法能帮你快速排查90%以上的常见整流桥故障-19。记住：四组正向、四组反向，一组异常即报废——规范检测，安全维修！
