《双向可控硅检测实操指南（家电维修与工业控制双场景适配，新手也能快速上手）》

双向可控硅（TRIAC，即三端双向交流开关的英文缩写）是一种在普通可控硅基础上发展起来的交流电力控制元件，能够代替两只反极性并联的可控硅，仅需一个触发电路即可实现对交流负载的通断与相位控制-35。在家电维修和工业控制两大核心场景中——从空调洗衣机的加热调节、LED调光器与舞台灯光相位控制，到工业自动化中的感应电机启动、小型电机调速控制器以及电源管理系统——掌握如何测量双向可控硅好坏都是诊断设备故障的核心能力-13。

许多维修人员和质检从业者在实际操作中往往面临两个痛点：一是手头只有基础万用表，不知道如何在不拆焊的情况下快速判断双向可控硅好坏；二是遇到触发不稳定、时通时不通等软故障时，缺乏系统的排查思路。本文针对新手如何测量双向可控硅检测和家电/工业专业如何测量双向可控硅检测两个层次的需求，从基础工具准备到专业仪器测试，系统讲解覆盖不同场景的检测方法，帮助不同基础的读者独立完成双向可控硅好坏判断，同时规避行业专属操作风险。

一、家电维修与工业控制场景下如何测量双向可控硅的前置准备

1. 万用表检测双向可控硅核心工具介绍（基础款与专业款）

基础款（新手必备，适配家电维修场景） ：数字万用表是新手进行万用表检测双向可控硅的核心工具，选择时应重点关注电阻档位（R×1Ω档） 和二极管测试档的准确性。对于家电维修中常见的双向可控硅（如BT131、BTA系列），选用具备电阻档和二极管档的普通数字万用表即可满足80%以上的检测需求-25。如果是检测3A及以上电流等级的双向可控硅，建议在万用表黑表笔中串接一节1.5V干电池，以提高触发电压、确保可靠触发导通-4。

专业款（适配工业控制高精度检测场景） ：对于工厂流水线批量检测、高精度参数评估等场景，可控硅测试仪是更高效的选择。这类仪器集成了触发电流、维持电流、正向压降、反向阻断电压等关键参数的测量功能，只需将待测可控硅接入专用接口，一键启动即可自动完成检测流程-45。工业生产线上，电机驱动模块中的可控硅如果出现细微性能偏差，可能引发设备故障导致生产线停滞，使用专业测试仪能及时发现隐患-45。半导体参数分析仪（如Keysight B1505A）支持高达2000A/10kV的脉冲测试，适合大功率双向可控硅的全面评估-32。

2. 双向可控硅行业安全检测注意事项（重中之重）

双向可控硅广泛应用于220V甚至380V交流电路中，操作安全是检测工作的重中之重，以下4条核心注意事项必须严格执行：

1. 断电操作原则：在检测前务必断开电路电源，这是防止触电事故的首要前提。确认断电后，还需用万用表测量T1与T2两端电压为零，方可进行后续操作。

2. 电容放电处理：若电路中有大容量电解电容（常见于电源滤波电路），断电后需用放电电阻或电烙铁插头对电容两端短接放电，避免残余电荷造成触电或损坏万用表。

3. 万用表档位确认：测量前确认万用表已切换至电阻档（R×1Ω档） 或二极管档，切忌在通电图下使用电阻档测量，否则会烧毁万用表甚至引发电弧短路。

4. 静电防护：操作前佩戴防静电手环或触摸接地金属释放静电，避免静电击穿双向可控硅的PN结-25。

3. 双向可控硅基础认知（适配家电/工业精准检测）

双向可控硅有三个引脚，在技术文档中通常标记为T1（主端子1，又称A1或第一阳极）、T2（主端子2，又称A2或第二阳极）和G（触发极/门极）。在TO-220封装中，T2极通常与散热板连通，可作为引脚识别的重要依据-5。理解T1、T2、G三极的物理位置和电气特性，是后续所有检测操作的基础。其内部结构由五层半导体材料（N-P-N-P-N）构成，相当于将两个反向并联的SCR封装进同一个芯片中，使其能在交流电压的正负两个半周内均可通过触发导通-15。

二、双向可控硅核心检测方法（家电维修与工业控制分场景实操）

1. 双向可控硅基础检测法（家电维修新手快速初筛）

外观检查法是无需任何工具的快速初筛手段。首先观察双向可控硅封装是否有开裂、烧焦痕迹或引脚氧化断裂-25。重点检查以下三类外观损坏特征：

• 封装鼓包或裂纹：通常是内部过热或过压击穿的征兆，此类双向可控硅大概率已永久损坏，无需进一步测试。

• 引脚根部变色或发黑：可能是长期过流导致引脚与芯片连接处熔断，常见于长时间工作的小家电电路板。

• 散热板粘连处异常：对于TO-220封装，T2极散热板若与相邻引脚出现电弧烧灼痕迹，说明元件可能已短路。

注意：外观检查仅能发现明显物理损坏，无法检测触发能力下降等软故障，只能作为初筛参考。

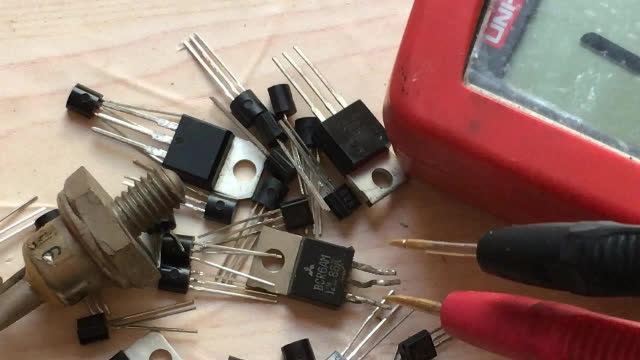

2. 万用表检测双向可控硅步骤（新手重点掌握）

万用表检测是新手如何测量双向可控硅的核心方法，包含“三步走”操作流程，每一步都至关重要。

第一步：T2极的确定（排除法识别）

将万用表调至R×1Ω档或R×100Ω档，分别测量三个引脚两两之间的正反向电阻。正常双向可控硅中，T1与G之间的正反向电阻都很小（约几十至100欧姆），而T2与T1、T2与G之间的正反向电阻均为无穷大-3-4。找到那个与其他两个引脚都不通的引脚，即为T2极。对于TO-220封装，也可直接通过观察散热板位置辅助判断T2极-5。

第二步：T1与G的区分（假设验证法）

在找出T2极后，将剩下的两个引脚中任意一个假设为T1，另一个假设为G。将黑表笔接T1极，红表笔接T2极，此时万用表应显示无穷大-5。然后用红表笔尖将T2与G短接（给G极加上负触发信号），万用表读数应变为几十欧姆左右，说明管子已导通-5。断开短接后，若读数保持不变（维持导通状态），则说明假设的T1/G极正确-5-4。若读数立刻回退到无穷大，说明假设错误，需互换两脚角色后重新测试。

第三步：双向触发能力验证（区分单向与双向的核心）

将红表笔接T1极、黑表笔接T2极（极性对调），同样用短接线将T2与G短接，观察万用表读数是否也变为几十欧姆并保持导通-5。双向可控硅应在两种极性下均能正常触发导通，这是其区别于单向可控硅的本质特征——单向可控硅只在一个方向上有触发能力，而双向可控硅在T2相对于T1为正和负两种极性下均应能触发导通。若只在一种极性下能触发而另一种不行，说明该双向可控硅已损坏-2。

判断标准速查表：

特别提示：对于1A以下的小功率双向可控硅，万用表R×10Ω档即可满足测试；对于3A及以上的大功率型号，建议使用R×1Ω档并串接1.5V干电池以提高触发电流，否则可能无法可靠触发-5。

3. 工业级专业仪器检测双向可控硅方法（进阶精准检测）

对于工厂质检、元器件筛选、批量测试等场景，仅凭万用表无法全面评估双向可控硅的性能参数，需要引入专业检测仪器。

可控硅测试仪检测法

可控硅测试仪将多种测试功能集于一身，涵盖触发电流、维持电流、正向压降、反向阻断电压等关键参数的测量-45。操作流程如下：

• 将待测双向可控硅插入测试仪专用接口，注意引脚顺序（通常有防错插设计）。

• 选择测试项目（如静态参数测试或动态触发测试），一键启动。

• 仪器自动测量并显示各项参数，与内置标准数据库自动比对，快速标记不合格项-45。

• 行业核心判断指标：根据GB/T15291-2015标准，触发电压（VGT）正常范围为0.8V-1.5V，触发电流（IGT）为5mA-50mA，维持电流（IH）为10mA-500mA-32。若测量值偏离这些范围，说明双向可控硅性能劣化。

半导体参数分析仪检测法

对于大功率双向可控硅（如工业自动化设备中的BTA系列、JST系列），可使用半导体参数分析仪进行更全面的评估。设备支持在高达2000A/10kV脉冲条件下测试器件的动态特性和热稳定性-32。检测依据IEC60747-6标准规定的双脉冲法，可精确测量双向可控硅的开关时间、dv/dt耐受能力等动态参数-32。注意：此类设备操作复杂且价格较高，仅适用于专业质检机构或大型制造企业。

三、补充模块

1. 家电与工业场景下不同类型双向可控硅的检测重点

小功率双向可控硅（如BT131、BT136，常见于家用调光台灯、风扇调速器） ：检测重点在于触发灵敏度和维持电流。用小功率（40W以下）白炽灯搭建测试电路，按压触发按钮后灯泡点亮，松开后应持续点亮，若灯泡闪烁或自动熄灭，通常表示维持电流不足-21-25。

中功率双向可控硅（如BTA12、BTA16，常见于空调压缩机控制、洗衣机电机驱动） ：检测重点在于通态压降和热稳定性。此类器件连续工作电流大，检测时若连续测试超过10秒，必须加装散热片，否则芯片过热会导致参数漂移甚至损坏-25。

工业级大功率双向可控硅（如JST16A-600CW，用于工业感应电机、交流稳压器） ：检测重点在于反向阻断电压（VRRM）和浪涌电流耐受能力（ITSM），需使用专业测试仪或半导体分析仪进行全面评估-13。这类器件常集成在模块化组件中，在线检测时需要断开负载才能准确测量。

2. 双向可控硅行业检测常见误区（避坑指南）

1. 误区一：万用表测出导通状态就认为是好的。 万用表在电阻档下只能测试直流静态特性，无法评估交流动态参数。一个能在直流测试中正常导通的双向可控硅，在交流电路中可能因dv/dt过高而误触发，或因维持电流不足而无法持续导通-21。

2. 误区二：忽略环境温度对检测结果的影响。 双向可控硅的触发电流和维持电流均受温度影响显著。在高温环境下（如工业设备机柜内），维持电流可能低于室温值，导致元件在正常工作时无法关断。质检时应参考规格书中的温度系数进行修正。

3. 误区三：检测工具未校准。 万用表电池电量不足会导致电阻档测量偏差，特别是在R×1Ω小量程下，误差可能超过50%。建议定期校准检测工具，使用前确认电池电压充足。

4. 误区四：将外围电路故障误判为双向可控硅损坏。 常见案例：触发极串联电阻断路（阻值无穷大）会导致双向可控硅无法被触发，而元件本身完好-56。检测时应先断开元件与电路板的连接，单独测试元件再结合外围电路排查。

5. 误区五：带电在线测量误判。 在通电状态下，双向可控硅一旦被触发就会持续导通直到电流过零-。若在带载电路中测量，双向可控硅可能始终处于导通状态，无法判断是元件击穿还是正常导通。必须断电拆焊后进行独立测试。

3. 双向可控硅失效典型案例（实操参考）

案例一：养生壶主板维修——双向可控硅击穿导致不开机

一台美的养生壶开机灯闪一下即关闭，最终完全不开机-52。维修人员跑电路后首先发现可控硅控制脚电阻烧糊，线路板烧焦碳化，可控硅一三脚（即T1与T2）击穿短路-52。检测过程：用万用表R×1Ω档测量T1与T2间电阻，读数为0Ω（正常应为无穷大），判断为击穿短路。更换损坏的双向可控硅后，设备恢复正常。此案例启示：当电路中控制电阻同时烧毁时，优先排查T1-T2是否已短路，这是双向可控硅最常见的失效模式之一。

案例二：海尔冰箱不制冷——触发电阻断路导致双向可控硅无法触发

一台海尔电子温控冰箱无法制冷，面板显示正常，但压缩机不工作-56。维修人员用万用表测量电脑板输出端，有控制信号输出；拆下双向可控硅单独检测完好；仔细排查信号通路后发现可控硅触发极与电脑板输出端之间的贴片电阻外观发白，测量为断路状态-56。更换5.1kΩ电阻后故障排除-56。此案例启示：双向可控硅“无法触发导通”的故障原因不一定是元件本身损坏，门极串联电阻断路也是高频故障点，检测时务必同时检查外围电路。

案例三：隔水炖锅不加热——双向可控硅损坏导致无输出

隔水炖锅完全不加热，维修人员按“测发热盘电阻→检查供电→分析电路板”流程逐步排查，最终发现双向可控硅损坏，更换后恢复正常加热-51。典型故障现象是：电路板供电正常、控制信号输出正常，但负载端无电压输出，此时应重点怀疑双向可控硅已开路或触发功能失效。

四、如何测量双向可控硅与互动交流

1. 双向可控硅检测核心（家电与工业高效排查策略）

结合家电维修和工业质检两大场景，本文建议按以下分级检测策略高效排查双向可控硅：

初级排查（家电维修新手首选） ：外观检查→T1/G间电阻测试（正常约几十欧姆）→T1/T2间电阻测试（正常无穷大）。若以上均正常，进入中级检测。

中级检测（通用适用） ：用万用表R×1Ω档按“三步法”完成电极识别和双向触发能力验证。若能双向触发导通并维持，则基本判断元件完好；若无法触发或不能维持，则判定为损坏。

高级检测（工业质检批量测试） ：使用可控硅测试仪测量触发电压、触发电流、维持电流、反向阻断电压等参数，对照GB/T15291-2015标准判断性能是否达标-32。

2. 双向可控硅检测价值延伸（维护与采购建议）

日常维护建议：对于长期运行的家电或工业设备，建议每6-12个月对关键电路中的双向可控硅进行一次预防性检测。特别注意散热片与元件之间的接触是否良好，散热不良会导致芯片结温升高、参数漂移。

采购建议：更换损坏双向可控硅时，优先选择同电流等级、同封装型号替换-25。选型时应按照“额定电流取实际工作电流的1.5~2倍”的原则留足余量，并在电路中串入快速熔断器作为过流保护-3。过电压保护方面，建议在T1-T2两端并联RC吸收电路，抑制dv/dt过高导致的误触发-21。

3. 互动交流（分享家电/工业领域双向可控硅检测难题）

你在家电维修或工业设备维护中，是否遇到过双向可控硅“时通时不通”的软故障？或是用万用表检测一切正常但上机就失灵？欢迎在评论区分享你的检测经历和解决方案，与同行交流如何测量双向可控硅的实操经验。关注本公众号，持续获取更多电子元器件检测干货与行业维修案例。
