《电力系统电流互感器好坏检测实操指南（适配配电运维场景，万用表与专业仪器分阶详解）》

一、开头引言（文章摘要）

在电力系统中，电流互感器（简称CT，业内俗称“TA”或“流变”）承担着将一次侧大电流按比例转换为标准小电流（通常为5A或1A）的核心任务，为测量仪表、电能计量装置和继电保护设备提供安全、准确的输入信号-15。无论是10kV配电柜内的保护用CT，还是变电站出线侧的高精度计量CT，其性能好坏直接影响电力测量的准确性、电费结算的公正性以及继电保护动作的可靠性。

在实际运维工作中，许多一线从业人员——从刚入门的配电房巡检员到经验丰富的继电保护检修技师——都会面临同一个困惑：如何在不拆解设备、不破坏绝缘的情况下，快速准确地判断电流互感器的好坏？本文结合电力系统行业特点，从万用表基础初筛到专业综合测试仪精准诊断，分层详解电流互感器的检测方法，兼顾新手易懂与专业精准，帮助不同基础的从业者快速掌握测量电流互感器好坏的核心技巧，同时规避电流互感器二次开路等行业高发安全风险。

二、前置准备

1. 电力系统现场电流互感器检测核心工具介绍

针对不同检测场景和人员基础，检测工具可分为基础款和专业款两大类：

基础款（配电房新手、电力维修学徒必备）：

• 指针式或数字式万用表：首选具备交直流电压（AC/DC 1000V档）、电阻（Ω档）、直流毫安（mA档）测量功能的型号，品牌不限但建议选择具备CAT III 600V以上安全等级的产品。万用表适用于电流互感器绕组直流电阻测量、二次回路通断检查和极性简易测试，是电力现场最常用的基础检测工具-31。

• 兆欧表（绝缘电阻测试仪） ：选用500V或1000V档位的手摇式或电子式兆欧表，用于测量互感器绕组对地绝缘及绕组间绝缘电阻。电力行业常规要求绝缘电阻不低于1000MΩ（对新装或大修后的高压CT而言）-31。

• 1.5V～3V干电池+导线：配合万用表进行极性测试，成本极低但实用性强，是电力检修现场经典的“土办法”-45。

专业款（电力质检工程师、继电保护班组、试验室人员适配）：

• 互感器综合测试仪：是行业公认的电流互感器高精度检测首选设备，集变比测试、极性校验、励磁特性（伏安特性）测试、直流电阻测量、误差曲线计算等功能于一体。采用直流法与电压法相结合的技术，可测试拐点电压高达5000V的CT，变比测量范围1~10000，比差精度最高可达±0.05%，角差精度最高可达±3min-52。

• 互感器校验仪+标准互感器：用于电流互感器比差和角差的精准计量校验，适用于检定0.2级及以上精度互感器的场景-26。

• 升流器（大电流发生器） ：用于模拟一次侧大电流工况，验证互感器在实际负荷下的变比准确性-26。

2. 电力系统电流互感器检测安全注意事项（重中之重）

在电力现场检测电流互感器，安全永远是第一要务。以下4条核心注意事项必须严格遵守，切莫心存侥幸：

① 绝对禁止在运行中开路二次侧：运行中的电流互感器二次侧绝对不允许开路！一旦二次开路，一次电流将全部用于励磁，铁芯会急剧饱和，二次绕组上可能感应出高达数千伏甚至上万伏的危险高压，严重威胁人身安全，同时铁芯发热会烧毁绝缘、产生剩磁导致计量误差增大-。检测前必须先停电、隔离并确认无电流。

② 检测前必须执行“停电-验电-放电-接地”流程：对于一次侧接入高压线路的CT（如10kV及以上系统），必须先断开一次侧电源，使用验电器确认无电后，对电容性设备进行放电并挂设接地线，方可开展检测工作。严格执行“一人操作、一人监护”制度。

③ 二次端子必须规范短接接地：检测过程中如需拆开二次接线，务必先用短接线将二次绕组端子短接并可靠接地，再拆除仪表接线。特别是对于多绕组CT，未进行测试的二次绕组必须短接并接地-42。

④ 环境检查与个人防护：检测前检查现场是否潮湿、是否有裸露带电体。操作人员必须穿戴绝缘手套、绝缘鞋，使用经过检验合格的检测工具。

3. 电流互感器基础认知（适配电力系统精准检测）

在进行检测之前，有必要了解电流互感器的基本结构和关键参数，以便准确判断检测结果：

核心结构：电流互感器由一次绕组（匝数极少，串联于被测线路）和二次绕组（匝数较多，接入仪表或继电器）共同绕制在铁芯上构成。其核心工作原理是电磁感应——一次电流通过时在铁芯中产生交变磁通，进而在二次绕组中感应出成比例的二次电流-15。

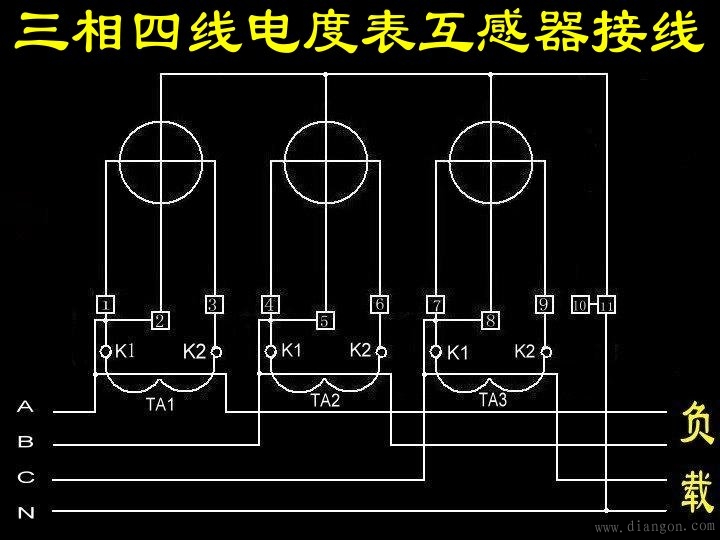

端子标识惯例：一次侧端子通常标注为P1/P2或L1/L2，二次侧端子标注为S1/S2或K1/K2。减极性接法为行业标准，即P1流入、S1流出时，二次电流方向与一次电流方向一致-45。

关键参数：

• 额定变比（Kn） ：一次额定电流与二次额定电流之比，常见如400A/5A、1000A/1A等，变比误差在电力标准中有严格限制-21。

• 准确级：测量用CT常见0.2S级、0.5S级，保护用CT常见5P10、10P10等，数字越小精度越高-。

• 额定负荷（VA） ：二次侧允许接入的最大负载容量，常见如10VA、15VA。

了解以上基础知识后，我们就可以根据实际检测目标——是快速初筛、基础检测还是精准校验——选择对应的检测方法。

三、核心检测方法

1. 电流互感器快速初筛法（配电现场“望闻问切”）

在正式上仪器之前，现场经验丰富的电力维修人员通常会先执行一套“望闻问切”式的快速初筛流程，不需要复杂工具，可在停电后的几分钟内初步判断CT是否存在明显异常：

第一步：外观检查与气味判断

• 检查CT外壳是否有裂纹、变形、烧灼痕迹或渗油（针对油浸式CT）

• 观察接线端子是否有松动、锈蚀、氧化变色现象

• 闻是否有焦糊味——异常发热往往是绝缘劣化的前兆-31

第二步：异响判断

• 将绝缘棒一端抵住CT外壳，另一端贴耳倾听

• 正常运行中不应有明显异响。若听到“滋滋”的放电声或低频嗡嗡声剧烈，可能提示内部绝缘存在缺陷

第三步：简易导通检查

• 用万用表电阻档（200Ω档）测量二次绕组两端（S1-S2）的直流电阻

• 同型号、同批次CT的绕组直流电阻应基本一致，与平均值差异不宜大于10%-42

• 若电阻值明显偏大（开路）或偏小（匝间短路），说明CT存在故障隐患

第四步：温升感知

• 对于停电不久的设备，用手背（不要用手心）触碰CT外壳，感受是否有局部异常高温点

• 若某处温度明显高于其他部位，提示可能内部存在局部过热

判断标准：以上四项中有任何一项明显异常，都应标记为重点怀疑对象，再进入仪器检测环节进一步确认。

2. 万用表检测电流互感器方法（电力新手重点掌握）

万用表是电力现场最基础、最常用的检测工具，以下分三个核心模块讲解：

模块一：绝缘电阻测量（兆欧表/万用表高阻档）

绝缘性能是判断CT好坏的“第一道关”：

• 档位选择：使用兆欧表时，低压CT（400V级）选用500V档，高压CT（10kV及以上）选用1000V或2500V档；如仅有万用表高阻档，只能做参考性检查，精度远低于兆欧表

• 测量内容：①一次绕组对地绝缘电阻；②二次绕组对地绝缘电阻；③一次绕组与二次绕组之间的绝缘电阻

• 判断标准：新装或大修后的CT，绝缘电阻应不低于1000MΩ；运行中的CT一般不应低于100MΩ-31-42。若绝缘电阻显著偏低（如低于5MΩ），说明绝缘受潮或老化严重，需进一步处理或更换

电力新手小贴士：测量前务必确认设备已停电并放电，测量时保持手与测试端子的安全距离，读取数值后先放电再拆线。

模块二：绕组直流电阻测量

绕组直流电阻反映线圈匝间是否存在短路或开路故障：

• 档位选择：万用表Ω档（通常选用200Ω档或自动量程档）

• 操作步骤：

  1. 确认CT已完全停电，二次绕组已短接接地（如有其他回路需保持短接）

  2. 将万用表表笔分别接触二次绕组两端（S1和S2）

  3. 读取稳定后的电阻值

  4. 对于多绕组CT，分别测量每个二次绕组的直流电阻

  5. 与铭牌标称值或同型号CT的实测值进行对比

• 判断标准：实测值与标称值差异不应大于10%，且同一组CT各绕组电阻值应基本一致-42。若某绕组电阻远大于正常值（如无穷大），说明该绕组存在开路故障；若电阻远小于正常值（接近0Ω），则可能存在匝间短路。

模块三：极性简易测试（直流电池法）

极性正确是CT正确接入测量回路的前提。极性问题在电力系统中屡见不鲜——一旦接反，会导致功率表指示反向、电度表倒转甚至保护装置拒动或误动。

操作步骤：

1. 将指针式万用表调至直流毫安档（mA小档），正（红）表笔接二次侧S1，负（黑）表笔接S2

2. 准备1.5V～3V干电池，电池负极接CT一次侧P1端

3. 用电池正极导线“点触”一次侧P2端（即快速接触后断开）-42-45

4. 观察万用表指针的瞬时偏转方向：

   • 若指针正偏（向右摆），说明该CT为减极性（P1进、S1出），符合行业标准接线要求

   • 若指针反偏（向左摆），说明该CT为加极性（极性与标准相反），需要查明原因或调整接线

行业实操经验：极性试验建议两人配合进行——一人操作电池点触，一人观察万用表并记录结果。点触动作要干脆利落，避免长时间接通。

3. 电力系统专业仪器检测互感器方法（进阶精准检测）

对于电力质检、继电保护班组和变电检修人员，专业仪器检测是必不可少的环节，可全面评估CT的电气性能是否符合行业标准（GB/T 20840系列）。

3.1 变比与极性综合测试

使用设备：互感器综合测试仪或升流器+标准CT+校验仪组合

操作流程：

1. 确认CT已停电隔离，所有二次绕组均短接并接地

2. 按仪器说明书正确连接测试线——综合测试仪的一次侧输出接CT的P1/P2端，二次侧测量线接S1/S2端-52

3. 启动测试，仪器自动升流至额定一次电流（如100A、200A等）或其一定比例

4. 读取仪器显示的变比实测值、比差、角差和极性结果

判断标准：

• 变比误差：额定电流下，变比误差应符合CT铭牌标注的准确级要求。一般测量用CT误差≤±0.5%，保护用CT误差≤±3%-42；高精度计量CT则需满足0.2S级标准（误差≤±0.2%）-。

• 极性：专业仪器会自动判断并显示“减极性”或“加极性”，省去人工判断的不确定性

• 角差：测量用CT的相位差一般不应超过5′（角分）-

3.2 励磁特性（伏安特性）测试

励磁特性测试是判断CT铁芯状态和保护性能的核心手段，可以发现一次绕组有无匝间短路，并能从励磁特性曲线校核CT在继电保护场景下的适用性-。

使用设备：互感器综合测试仪（内置励磁特性测试功能）-52

操作流程：

1. 将综合测试仪的测试线连接至CT二次绕组（S1/S2端），一次绕组开路

2. 仪器在二次侧施加逐渐升高的交流电压，同时测量对应的励磁电流

3. 仪器自动绘制伏安特性曲线（电压-电流关系曲线），并计算拐点电压/电流、5%和10%误差曲线等参数-52

判断标准：

• 实测伏安特性曲线应与出厂试验报告或同型号CT的曲线基本一致，无明显偏移

• 同一组用于差动保护回路的CT，其伏安特性曲线必须高度一致，否则差动保护可能误动-42

• 拐点电压过低说明铁芯可能饱和过早，保护用CT的10%误差曲线是判断其能否在故障电流下正确传变的关键依据

3.3 二次回路负载测试

使用设备：互感器综合测试仪（负载测试功能）或二次负荷测试仪

操作流程：

1. 在CT二次侧端子处（即在CT本体端子排处）接入测试仪

2. 测试仪测量当前二次回路的总阻抗（包括电缆电阻和所接仪表、继电器阻抗）

3. 对比CT铭牌标称的额定负荷（VA值）

判断标准：二次回路实际负载不得超过CT铭牌额定负荷，否则会导致比差和角差超出允许范围，影响测量和保护精度-21。

3.4 工频耐压试验（验证绝缘强度）

使用设备：工频耐压试验装置

操作流程：

1. 对CT施加规定值的工频交流电压（如对10kV等级CT施加42kV/1min），持续时间1分钟

2. 观察是否有击穿、闪络或异常放电现象

判断标准：1分钟内无击穿或闪络，即为合格。建议定期对运行中的CT进行耐压试验，例如2kV/1min是低压侧绝缘的常规试验标准-31。

四、补充模块

1. 电力系统不同类型电流互感器的检测重点

测量用CT：检测重点为比差、角差和线性度，需在全量程范围内验证精度是否符合0.5S级或0.2S级要求-21。特别关注小电流下的误差表现——电子式电能表对小信号精度要求极高。

保护用CT（含TP级暂态保护CT） ：检测重点为10%误差曲线、准确限值系数（ALF）和暂态特性-52。保护用CT需确保在最大故障电流下（通常为额定电流的10~40倍）仍能准确传变，铁芯饱和特性是关键指标-31。

零序电流互感器：检测重点为平衡特性和最小启动电流。在三相平衡条件下，零序CT的输出应接近零，实测中需验证其检测微小不平衡电流的灵敏度。

套管式/母线式CT：由于一次侧通常无法独立施加电流，检测时必须使用电压法测试变比（通过二次侧施加电压反向推算一次侧电流），这是传统升流器法无法完成此类CT检测的根本原因，而互感器综合测试仪可解决此难题-52。

2. 电力行业电流互感器检测常见误区（避坑指南）

误区①：认为二次侧短路一定安全

• 真相：运行中CT二次侧短路虽然不会产生开路高压，但短路线需足够粗且接触可靠。若短接线松脱，瞬间转为开路，高压风险极大。检测拆线前务必可靠短接并接地。

误区②：用万用表直接测量运行中CT的二次电流

• 真相：在CT正常运行且二次侧有仪表负载的情况下，用钳形电流表测量二次电流是允许的；但用万用表电流档“串入”测量时必须先短接、再接入、再拆除短接，每一步操作不当都有开路风险。电力新手切勿自行操作。

误区③：忽略环境因素对检测结果的影响

• 真相：潮湿环境下测得的绝缘电阻会显著偏低，应与干燥天气下的历史数据对比判断，而非单独依赖单次测量结果。

误区④：仅测变比合格就认为CT完好

• 真相：变比正常不代表绝缘正常，也不代表伏安特性正常。一个变比合格的CT可能已存在匝间短路或铁芯饱和问题。完整的检测应涵盖绝缘、变比、极性、伏安特性和负载五个方面。

误区⑤：极性接反只是“表针反转”的小问题

• 真相：计量用CT极性接反会导致电度表反转，造成计量差错和电费纠纷；保护用CT极性接反可能导致方向保护误判故障方向，引发越级跳闸等严重后果。

3. 电力系统电流互感器失效典型案例（实操参考）

案例一：变电站10kV馈线柜CT二次开路引发的设备烧毁事故

故障现象：某变电站10kV馈线柜运行中，后台系统显示该线路电流突然归零，现场检查发现CT接线端子处有放电痕迹和烧灼气味，保护装置未动作。

检测过程：停电检查后发现，CT二次接线端子的S2端螺丝松动，导致二次回路开路。开路时二次侧产生数千伏高压，击穿了端子排绝缘，导致相邻端子间短路，烧毁了二次电缆和部分仪表。

符合标准的解决方案：更换损坏的CT二次电缆和端子排，重新紧固所有接线端子并涂抹防松胶，加装二次开路保护器。修复后完成绝缘测试（>1000MΩ合格）、变比测试（误差<0.5%）和极性验证，确认无误后恢复送电-31。

教训：二次接线巡检不能走过场，端子紧固是基础且关键的工作。

案例二：10kV线路保护CT铁芯饱和引发的越级跳闸事故

故障现象：某工业用户10kV线路末端发生两相短路故障，故障电流约为额定电流的25倍。本应瞬时动作的出线断路器保护未动作，最终由上级变电站出线断路器越级跳闸，导致大片区域停电。

检测过程：事故后对故障线路的CT进行全面检测，变比和绝缘均合格，但励磁特性测试发现该CT在故障电流对应的二次感应电动势下已严重饱和，10%误差曲线显示在25倍额定电流下CT误差远超允许值，导致保护装置未能正确感受故障电流。

符合标准的解决方案：将原10P10级CT更换为更高暂态性能的TPY级保护CT，重新校验保护定值与CT参数的匹配性。修复后反复验证10%误差曲线，确保在最恶劣故障工况下CT仍能线性传变。

教训：CT选型必须与实际短路电流水平匹配，仅凭额定电流选型是电力设计的常见盲区。投运前的伏安特性测试和误差曲线校验不可或缺-31-52。

五、结尾

1. 电流互感器检测核心（电力系统高效排查策略）

综合以上内容，在电力系统现场判断电流互感器好坏，可遵循以下分级检测策略：

第一层：快速初筛（现场巡检，5分钟内完成）
外观检查→异响判断→简易电阻测量→温升感知 → 发现明显异常直接标记待检

第二层：万用表基础检测（停电检修，15分钟内完成）
绝缘电阻测量→绕组直流电阻测量→极性简易测试（直流电池法）→ 基础参数合格后进入下一层

第三层：专业仪器精准检测（定期校验/故障排查，40分钟内完成）
变比与极性综合测试→励磁特性（伏安特性）测试→二次回路负载测试→工频耐压试验（按需）→ 综合评估CT是否符合行业标准

掌握测量电流互感器好坏的核心逻辑在于：逐层递进、先易后难、安全第一。现场巡检用初筛，常规维护用万用表，投运校验和故障诊断用专业仪器，三者相互配合、缺一不可。

2. 电流互感器检测价值延伸（电力运维与采购建议）

日常维护建议：

• 每年至少进行一次绝缘电阻测试和精度校验-31

• 每季度巡检一次接线端子紧固情况，重点检查二次端子有无松动、氧化

• 在潮湿、污秽环境中运行的CT，应适当缩短检测周期并加强防护措施-31

• 每次继电保护定检时，同步复核CT的伏安特性曲线，与历史数据对比分析劣化趋势

采购建议：

• 变比选择应充分考虑实际负荷电流与最大短路电流裕量，一般取额定一次电流为线路正常工作电流的1.2倍左右-5

• 保护用CT在短路电流大的场合应优先选用TP级暂态保护型CT，避免铁芯饱和导致保护拒动-31

• 测量用CT的准确级应与电能表的精度等级匹配，0.5S级CT配合0.5S级电表才能发挥系统最佳计量性能

• 建议采购配备完整出厂试验报告的CT，包括变比测试、励磁特性曲线、绝缘试验等数据，作为投运前检测的基准参考
