工业电源整流桥好坏检测实操指南（变频器开关电源适配，新手也能快速上手）

一、开头引言

在变频器、开关电源、工业控制柜和家电电源系统中，整流桥承担着将交流电（AC）转换为直流电（DC）的“第一道关口”职责——交流电输入后，整流桥通过内部二极管桥式结构完成全波整流，为后级电路提供脉动直流电-11。一旦整流桥发生击穿或开路故障，轻则导致直流母线电压异常波动，重则引发整机停机甚至熔断器反复烧毁-16。据行业维修统计数据显示，电源模块故障中约三成与整流元件相关-26。掌握一套科学、高效的整流桥好坏检测方法，不仅是电子维修人员和工厂质检工程师的必备技能，也是电子爱好者快速定位电源故障的核心能力。

本文以工业电源场景为基准，从基础到进阶，分层次详解整流桥检测全流程——涵盖新手易掌握的万用表二极管档检测法、示波器波形分析法，以及工厂流水线批量检测的自动化设备方案，兼顾新手易懂与专业精准。文末还将梳理五大行业检测误区与典型失效案例，帮助不同基础的从业者快速掌握整流桥好坏判断技巧，独立完成故障排查。

二、前置准备

2.1 工业电源整流桥检测核心工具介绍

基础款（新手必备，适配工厂入门质检员、设备维修学徒场景）：

数字万用表是检测整流桥最基础、最核心的工具。建议选用具备二极管测试档（带有二极管符号）的万用表，该档位可输出微弱电压以触发二极管正向导通，测量正向压降（硅二极管通常为0.5V~0.8V）。在工业现场维修中，一款具备蜂鸣通断档和自动量程的万用表足以完成90%的整流桥初筛工作-21-31。

专业款（适配工厂流水线批量检测/高精度校验场景）：

• 示波器：用于观测整流输出波形是否平滑，判断是否存在波形畸变或半波缺失-33。在变频器维修中，通过对比三相输入波形对称性和直流输出端纹波，可精准定位故障臂-16。

• 高压电源与绝缘电阻测试仪：用于击穿电压测试和绝缘电阻测量，评估整流桥在高压环境下的可靠性-11。

• 红外热成像仪：对工作中的整流桥进行非接触式测温，温度梯度异常区域往往对应故障点。某工厂案例中，整流桥一角温度显著高于其他角，提示该臂二极管存在漏电问题-50。

• 自动化测试装置：适用于工厂批量检测场景，通过传输轨道、定位工装和测试探针实现流水线式整流桥测试，大幅提升检测效率并减少人为误差--11。

2.2 工业电源整流桥检测安全注意事项（重中之重）

检测整流桥前必须严格执行以下安全规范：

1. 断电与放电：测量前必须保证电路处于完全断电状态。对于焊接在电路板上的整流桥，需用镊子短接滤波电容两端释放残余电荷，防止残留高压损坏万用表或造成触电-25-66。

2. 静电防护：整流桥内部二极管对静电较为敏感，检测时应佩戴防静电手环或在防静电工作台上操作，避免ESD损坏元件-11。

3. 在线测量注意事项：若需要在电路板上进行在线测量，测量结果仅作初步参考——周边并联元件可能影响读数。如果在线测量发现明显短路或开路，基本可判定故障；若读数可疑，最可靠的方法是将整流桥从电路中焊下进行独立测量-21。

4. 高湿环境规避：潮湿环境会影响读数准确性，甚至造成漏电误判。建议在干燥环境下检测-59。操作时佩戴绝缘手套，避免触碰高压区域-60。

2.3 整流桥基础认知（适配工业电源精准检测）

整流桥是由四个二极管按桥式结构集成封装的整流器件，主要分为全桥和半桥两种类型。全桥由四只二极管集成封装，可支持0.5A至50A的整流电流及25V至1000V的耐压范围-4。其引脚定义遵循标准布局：两个交流输入端（通常标记为AC或~），正直流输出端（+）和负直流输出端（-）-21。

检测整流桥好坏的核心逻辑，就是验证内部四个二极管是否遵循“单向导电”特性：正向应呈现低阻态（或显示0.5V左右导通压降），反向必须保持高阻态（显示“OL”）-59。任意一个二极管单元失效，都将影响整体整流功能。

三、核心检测方法

3.1 整流桥基础检测法（工业电源新手快速初筛——目视与导通检查）

在动用仪表之前，建议先完成以下基础排查：

第一步：外观检查。 观察整流桥封装是否有裂纹、烧焦痕迹、鼓包或引脚脱焊。常见故障迹象包括：封装表面碳化变黑、引脚氧化或熔断、外壳鼓包（内部过热的直观表现）-16。输入端保险丝熔断且无明显其他故障时，整流桥短路往往是主要嫌疑对象-25。

第二步：闻气味与触感排查。 若设备刚断电不久，可留意是否有元器件烧焦气味；用手背轻触散热器感知异常高温点（注意断电操作），整流桥区域异常发烫通常提示内部二极管击穿或过载-16。

第三步：引脚导通初测。 使用万用表电阻档或蜂鸣档，快速测量交流输入端之间以及直流输出端之间的导通情况。正常时交流输入端之间不应直接导通，直流正负极之间也不应短路。若任意两端之间呈现低阻或蜂鸣声，说明内部存在短路故障。

3.2 万用表检测整流桥方法（工业电源新手重点掌握）

万用表二极管档是判断整流桥好坏最常用且高效的方法。将数字万用表拨至二极管测试档（带有二极管符号），此档位会输出微弱电压，足以使二极管正向导通并显示其导通压降-21。

以四引脚单相整流桥为例，检测步骤：

1. 正向导通测试1：将红表笔接整流桥正极（+），黑表笔依次接两个交流输入端（AC）。这两次测量中，万用表应显示正向压降值（硅二极管正常范围0.4V~0.7V），相当于测试了内部连接正极的两只二极管-21。

2. 正向导通测试2：将黑表笔接整流桥负极（-），红表笔依次接两个交流输入端（AC）。同样，这两次测量应显示0.4V~0.7V的正向压降值，相当于测试了内部连接负极的另外两只二极管-21。

3. 反向阻断测试：调换表笔极性重复上述操作。例如，黑表笔接正极（+）、红表笔接交流端，万用表应显示“OL”（超量程/无穷大）。所有反向测量结果都应为“OL”，表明二极管反向截止特性良好-21。

4. 交叉验证：测试任意两引脚之间的导通关系。若出现双向导通（正反向均有读数）或完全开路（正反向均无读数），即可判定整流桥损坏-26。

判断标准： 正常整流桥应满足上述四组正向测试均有0.5V左右压降、四组反向测试均为“OL”。若任何一次正向测量显示0V（短路）或“OL”（开路），或任何一次反向测量显示有具体压降值（漏电），均说明整流桥已损坏-21。

实用技巧： 部分数字万用表在二极管档输出电压不足时，可能无法触发高耐压二极管导通。此时可改用20kΩ电阻档——正常正向偏置时应显示一定阻值，反向偏置显示无穷大-25。

3.3 工业电源专业仪器检测整流桥方法（进阶精准检测）

对于工厂流水线批量检测、高精度校验和专业质检场景，万用表检测不足以覆盖全部性能评估需求，需借助以下专业仪器：

示波器波形分析法：

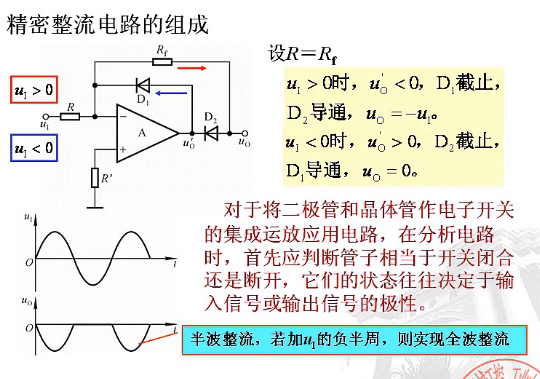

在通电状态下检测整流桥的实际工作性能。连接交流输入端输入正弦信号（建议使用隔离变压器提供低压安全电压），用示波器探头检测直流输出端波形。正常整流桥的输出波形应为完整的脉动直流（全波整流波形），波形平滑无缺口。若输出波形出现半波缺口或畸变，通常对应特定二极管失效——正半周缺失提示连接正极的两只二极管故障，负半周异常提示连接负极的两只二极管问题-50-25。

高压测试法（击穿电压检测）：
逐渐提高整流桥的反向偏置电压，同时监控电流变化，记录电流突然增大的电压值（即击穿电压）。该值应高于电路的最大工作电压，确保整流桥在高压环境下不会击穿。检测时需使用高压电源和电流表，此方法适用于工业高压整流桥的质量验证-11。

热成像检测法：
对整流桥上电运行后，使用红外热像仪检查表面温升分布。正常工作时各区域温度应大致均匀。若某一角温度异常高或明显低于其他角，说明该臂存在导通异常——高温点通常对应漏电流过大或局部短路，低温点可能对应开路-50。在工厂质检环节，热成像法可快速筛选出热稳定性不合格的批次产品。

工厂自动化批量检测：
对于大批量整流桥的质量检测，可采用自动化测试装置。该设备由测试平台、产品传输轨道、定位工装、测试夹具（含探针）及控制面板组成，通过自动化传输实现流水线式批量检测。检测项目涵盖正向压降一致性、反向漏电流、击穿电压等关键参数，大幅提升检测效率并减少人为误差--11。

四、补充模块

4.1 工业电源不同类型整流桥的检测重点

单相整流桥（常见于开关电源、适配器）：
检测重点在于四只二极管正向压降的一致性。四组正向压降（正极→两个AC端、负极→两个AC端）应基本相等，偏差过大提示内部二极管性能劣化。输出电压检测时，空载直流输出电压应接近交流输入电压的1.414倍——例如220V交流输入，正常输出应为310V左右-66。

三相整流桥（常见于变频器、大功率工业设备）：
由六只二极管组成，检测时需分别测试上桥臂（正极侧）和三只二极管的正反向特性，以及下桥臂（负极侧）三只二极管的正反向特性。将红表笔接直流母线正极（P端），黑表笔依次接R、S、T三相输入端，正常时应测得几十欧的阻值且三相阻值基本一致-。三相整流桥的故障诊断更侧重波形对称性检测——用示波器观察三相输入波形是否对称，单臂失效会导致输出电压纹波显著增大-16。

贴片整流桥（常见于消费电子、LED驱动）：
封装尺寸小、引脚间距细密，检测时需格外注意引脚接触可靠性。建议使用带探针夹的万用表表笔，避免表笔滑脱造成短路。贴片整流桥的散热能力较弱，检测时应重点关注其工作温度——异常发热往往是早期失效信号。

4.2 工业电源整流桥检测常见误区（避坑指南）

结合工业现场维修经验，以下五大高频检测误区值得警惕：

误区一：未断电操作直接测量。 在电路带电状态下测量整流桥，不仅存在触电风险，万用表也可能因误测高压而损坏。严重时还会造成整流桥二次击穿，导致故障范围扩大-。

误区二：忽略滤波电容残余电荷。 即使设备已断电，大容量滤波电容中仍可能存储数百伏高压。若不放电直接测量，残余电压可能击穿万用表或造成测量结果严重偏差。放电方法：用镊子或螺丝刀短接电容两极，或用100Ω功率电阻对地放电-25。

误区三：在线测量结果直接判定故障。 焊接在电路板上的整流桥受周边元件并联影响，测量结果往往不准确。例如滤波电容可能提供低阻通路，导致反向阻断测试出现假性导通。若在线测量结果存疑，务必拆下单独测量以排除干扰-21。

误区四：忽略热稳定性问题。 部分整流桥在冷态时测量完全正常，但通电工作温度上升后出现软击穿或开路。这类“热故障”常规冷态测量无法检出，需在安全通电后快速测量（注意防烫），或用热成像仪观察温升分布-21。

误区五：误判环境干扰对读数的影响。 引脚氧化层未清洁导致的接触不良、人体静电未释放直接触碰、潮湿环境影响读数，都可能导致测量结果偏差。建议检测前用酒精擦拭引脚氧化层，在防静电工作台上操作，确保环境干燥-59。

4.3 工业电源整流桥失效典型案例（实操参考）

案例一：变频器整流桥热失控导致整机停机

某工厂变频器使用GBJ3510（35A/1000V）整流桥，额定负载电流30A，设备在高温车间（环境温度约60°C）运行数周后突发故障停机。排查发现整流桥表面温度超过120°C，拆解后二极管芯片严重过热损坏。原因分析：二极管正向压降随温度升高而降低，使整流桥承受更高电流，进一步加剧发热，形成热失控循环，最终导致硅芯片熔化损坏-51。

检测与解决： 使用万用表检测发现整流桥已完全击穿（正反向均有导通）。更换时选用低VF的肖特基整流桥替代，同时在整流桥与散热器之间涂抹导热硅脂，并加装风冷强制散热。设备恢复正常运行后，建议每半年进行一次预防性检测-51。

案例二：工业电源整流桥长期过载烧毁

某工厂PLC控制柜使用KBPC5010（50A/1000V）整流桥，额定输出电流40A。因产线负载扩展，实际工作电流持续在48A~50A之间波动，数月后整流桥过热烧毁，导致整条产线停工-51。

检测与解决： 目视检查发现整流桥封装出现明显烧焦痕迹和裂纹，用万用表二极管档检测发现多组二极管已开路。根本原因是额定电流50A是在25°C理想散热条件下测得，实际工况温度升高后电流承载能力下降。解决方案：选择额定电流75A的更高规格整流桥，并加强散热设计——增加铝制散热片和导热硅脂，降低单颗整流桥的热负担-51。

五、结尾

5.1 整流桥检测核心（工业电源高效排查策略）

结合工业电源场景，建议采用分级检测策略：

• 第一级——快速初筛（2分钟内） ：目视检查外观→闻气味→万用表蜂鸣档快速测引脚间导通。此级可筛除约60%明显故障（封装烧毁、引脚间短路、开路等）。

• 第二级——精准定位（5分钟内） ：万用表二极管档执行四组正向测试+四组反向测试，逐一验证每只二极管单向导电性。这是判定整流桥好坏的黄金标准，可确诊90%以上故障。

• 第三级——深度验证（需专业工具） ：对存疑故障或批量检测场景，使用示波器观测输出波形、热成像仪检测温升分布、高压电源测试击穿电压。此级适用于高可靠性要求的工业质检场景。

核心判断逻辑一句话： 整流桥内部四个二极管必须全部满足“正向导通（0.5V左右）、反向截止（OL）”，任意一个异常即可判定损坏。

5.2 整流桥检测价值延伸（工业电源维护与采购建议）

日常维护建议：

• 定期清理整流桥表面积尘——灰尘堆积会使温升提高约15%，加速器件老化-25。

• 对高负荷设备（变频器、大功率开关电源），建议每半年进行一次预防性检测，记录正向压降数据建立寿命档案-16。

• 在整流桥散热器上涂抹导热硅脂，年均可降低工作温度8~12℃，显著延长使用寿命-25。

采购与选型建议：

• 额定电流裕量：整流桥额定电流应≥实际负载电流×1.5；反向耐压应≥输入电压峰值×2。过低的额定参数是整流桥早期失效的主因之一-50。

• 封装选择：高震动环境下（如新能源汽车充电模块、车载电源），优先选择金属底座的GBPC系列，比塑封DIP封装更耐机械应力-51。

• 散热考量：散热条件差的场景需优先选择低热阻封装或预留散热空间，如方形扁桥配合铝基散热片-。
