汽车发动机控制系统反馈通路检测实操指南（适配汽车维修场景，精准排查行车故障）

一、引言

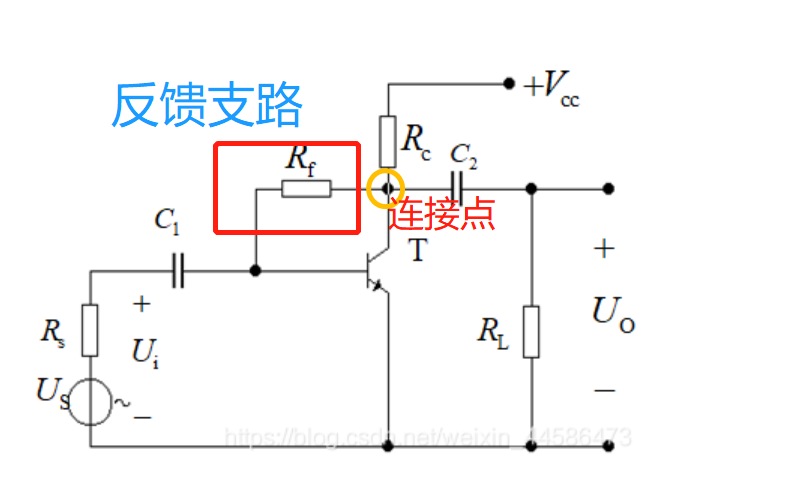

在现代汽车发动机控制系统中，反馈通路是闭环控制的生命线。所谓负反馈控制，是指通过输出量反向调节输入量的闭环控制方式，其核心特征是将系统输出以相位相反的信号反馈至输入端形成动态平衡-2。以汽油发动机为例，氧传感器每0.1秒采集尾气数据，电子控制单元（ECU）根据实测空燃比与理论值14.7:1的偏差，动态修正燃油喷射脉宽，形成连续调节回路-2。这条从传感器到ECU再到执行器的完整信号通路一旦出现异常，轻则导致怠速不稳、油耗升高，重则触发跛行模式、造成动力受限。

掌握汽车反馈通路检测方法，是维修人员精准定位行车故障、排查控制逻辑异常的核心技能。本文结合汽车维修一线实操场景，从基础到进阶，分层次详解节气门位置传感器（TPS）、氧传感器等关键反馈元器件的检测技巧，帮助新手学徒和专业技师快速掌握汽车反馈通路好坏判断方法，规避检测过程中的安全风险与常见误区。

二、前置准备

汽车反馈通路检测核心工具介绍

基础工具（新手必备）：

• 高阻抗数字万用表：汽车维修中推荐使用10MΩ以上高阻抗数字万用表，适用于测量传感器电源电压（5V/12V）、信号电压及电阻。选用带背光和自动量程的型号，便于在昏暗机舱内操作。

• 汽车诊断仪（故障码读取仪） ：用于读取ECU存储的故障码（DTC），快速定位故障范围。入门级诊断仪支持氧传感器、节气门位置传感器等关键数据流的实时监测。

• LED试灯：适用于快速判断传感器信号通断，成本低廉，适合入门级故障初筛。

• 背刺针/鳄鱼夹/跨接线：在无需破线的情况下完成传感器线束的信号接入测量，减少维修损伤。

专业工具（进阶/批量检测）：

• 汽车专用示波器：如PicoScope、Hantek2D82AUTO（兼备汽车诊断、示波器、万用表、信号模拟器四种功能，可测80多种汽车功能）-31。示波器能直观显示传感器的波形变化，是判断反馈通路动态响应的核心工具。PicoScope等专用软件内置160多个引导测试，包括氧传感器波形标准库，用户可对照示例波形进行分析-59。

• 信号模拟器：可模拟各类传感器信号输出，用于验证ECU响应是否正确。

• 电流钳：配合示波器测量加热型氧传感器加热器的电流信号，评估加热电路是否正常工作-65。

• 汽油压力表/真空泵：用于辅助判断进气道真空度和燃油系统压力对反馈信号的影响。

汽车反馈通路检测安全注意事项

（重中之重，请务必遵守）

1. 断电操作优先：测量传感器电阻前，必须将点火开关置于“OFF”位置并拔出钥匙，防止万用表电流损坏ECU内部电路-52。测量电阻必须断电-41。

2. 电源电压检测规范：测量传感器供电电压时，点火开关置于“ON”位置（不启动发动机），用万用表直流电压档测量。如测得电压异常（正常应为5V±0.5V或12V±0.5V），应检查线路或ECU供电电路-52。

3. 防短路与防误触：在狭窄的发动机舱内操作时，避免万用表表笔接触相邻线路或金属外壳。跨接线须确保绝缘良好，以防短路导致ECU损坏。

4. 热车检测安全：氧传感器安装在排气管上，测量前需确认排气管已降温，佩戴耐高温手套操作，防止烫伤。启动发动机并使氧传感器达到正常工作温度后，信号电压才能在0.1~0.9V之间正常波动-40。

5. 示波器正确接地：连接汽车示波器时，负极检测探针需连接到传感器的负极搭铁线、发动机缸体或蓄电池负极接线柱上，确保信号准确-。

6. 环境干扰控制：在强电磁干扰环境（如靠近高压点火线圈）中测试时，应使用屏蔽测试线或远离干扰源，避免波形异常导致误判。

反馈通路基础认知（适配汽车精准检测）

汽车发动机反馈通路主要由三部分构成：传感器（检测输出参数，如氧传感器、节气门位置传感器）、控制器ECU（计算偏差量）、执行器（根据偏差调整输入，如喷油器、怠速控制阀）-2。

• 氧传感器：安装在排气管上，是闭环空燃比控制的核心反馈元件。常见类型包括氧化锆式（自身产生0.1~0.9V电压）和二氧化钛式（需要5V参考电源，输出0.4~4.0V）-59。现代汽车普遍使用四线带加热器型，两根黑色线为加热器电源，蓝色线为信号输出，白色线为接地-65。

• 节气门位置传感器（TPS） ：安装于节气门体上，是一种可变电阻器。ECU为其提供5V电源和搭铁，传感器通过滑动触点输出与节气门开度成比例的电压信号（怠速约0.5V，全开约4.5~5V）-49。

• 关键参数：氧传感器的信号切换频率约为1Hz（10秒内不少于8次）-40；氧化锆式氧传感器在发动机达到正常工作温度（约300℃以上）后才开始正常切换-63；节气门位置传感器的信号电压应在0.5~4.2V之间平滑变化-52。

三、核心检测方法

反馈通路基础检测法（汽车维修新手快速初筛）

方法一：外观与连接检查

目视检查传感器线束插接器是否松动、氧化、腐蚀或破损。拔下传感器插头，观察针脚有无弯曲、发黑或断裂。检查传感器本体是否有裂纹、变形或油污附着。氧传感器排气管侧观察顶尖颜色：淡灰色为正常；白色为硅污染失效；棕色为铅污染失效-40。这一步可快速排除明显的外部故障，尤其适合汽车维修学徒快速入门。

方法二：传感器供电电压检测

将点火开关置于“ON”位置（不启动发动机），拔下传感器插头，用高阻抗数字万用表直流电压档测量传感器线束侧电源端子与搭铁之间的电压，应显示+5V（部分车型为12V）-52。如电压异常，说明线路或ECU供电电路故障，需进一步排查-41。

方法三：线路导通性检测

将点火开关置于“OFF”，拔下传感器插头和ECU插头，用万用表电阻档测量传感器信号线两端之间的电阻，应小于0.5Ω（导通正常）；测量信号线与搭铁之间电阻，应为无穷大（无短路）。此方法适用于快速判断线束断路或短路故障。

万用表检测反馈通路方法（汽车维修新手重点掌握）

模块一：节气门位置传感器（TPS）万用表检测步骤

第一步：电阻测量法（检测传感器本体）

拆下节气门位置传感器的连接插头，将万用表置于电阻档（2kΩ或20kΩ量程），测量传感器的信号输出端脚与搭铁端脚之间的电阻，同时缓慢改变节气门开度。所得电阻应随节气门开度增大而连续增大，中间没有突变现象发生-40。节气门全关时电阻约为200Ω，全开时约为1kΩ以上-23。

第二步：输出电压测量法（检测信号动态响应）

插上传感器插头，将点火开关置于“ON”位置，用万用表直流电压档（20V量程）测量信号输出端子与搭铁之间的输出电压。节气门完全关闭（怠速）时，电压应为0.5V左右；缓慢打开节气门至全开，电压应在0.5~4.2V之间平滑连续上升，无跳跃或突变-52。如果测量信号电压时发现反馈电压非平顺地递增或递减，则可判断为传感器不良-23。

实用技巧：对于装配自动变速器的汽车，若怀疑TPS故障导致换挡冲击，可拔掉TPS插头试车。若升挡和降挡自如，说明自动变速器机械部分正常，问题在控制部分-49。

模块二：氧传感器万用表检测步骤

第一步：加热器电阻检测（四线型氧传感器）

将点火开关置于“OFF”，拔下氧传感器插头，用万用表电阻档（200Ω量程）测量传感器插头侧加热器两端的电阻值，正常应为11~16Ω-23。若电阻无穷大（断路）或接近0Ω（短路），说明加热器损坏，需更换传感器。

第二步：信号电压检测（氧化锆式）

启动发动机并运转至正常温度，使发动机以2500rpm保持2分钟以上。用万用表直流电压档（2V量程），测量传感器信号输出端与搭铁之间的信号电压。正常工作时，读数应在0.1~0.9V之间不断变化，信号电压在0.45V上下变化的次数，10秒内应不少于8次-40。若信号电压恒定不变（如始终在0.45V以下或0.45V以上），说明氧传感器或燃油系统存在故障。

实用技巧：氧传感器数值超出范围不一定表示传感器损坏，很多发动机系统元件故障（如点火线圈、火星塞、空气流量计、燃油品质）都会影响氧传感器反馈反应-23。检修时应优先排除其他元件的故障码。

模块三：曲轴/凸轮轴位置传感器万用表检测

磁电式（两线）曲轴位置传感器：用万用表电阻档（2kΩ量程）测量传感器两端之间的电阻，正常阻值约为4501000Ω。若阻值不在范围内，说明传感器损坏-41。启动发动机后，用万用表交流电压档（2V AC量程）测量两端，应有约1.53.0V的交流电压输出-。

霍尔式（三线）凸轮轴位置传感器：断开点火开关，拔下传感器插头，打开点火开关，用万用表直流电压档测量电源端子与搭铁之间的电压，应为5V左右。如电压异常，说明线路或ECU故障-41。

汽车专用仪器检测反馈通路方法（进阶精准检测）

专业仪器一：汽车示波器波形检测法

示波器是判断反馈通路动态响应最精准的工具，尤其适用于诊断间歇性故障和信号质量下降问题。

节气门位置传感器波形检测：将示波器负极探针连接到TPS负极搭铁线或发动机缸体，正极探针连接到传感器信号输出端子。缓慢踩下油门踏板，观察波形应从怠速约0.5V平滑上升至全开约4.5V，无台阶、跳跃或尖刺。如波形出现不规则的毛刺或跳变，说明滑动触点接触不良，需更换传感器-。

氧传感器波形检测（氧化锆式，四线带加热器） ：

1. 将电流钳夹在氧传感器其中一条黑色加热器线上，连接至示波器通道一，用于测量加热器电流信号-65。

2. 将刺针连接至示波器通道二，背刺蓝色传感器信号线，鳄鱼夹接地-65。

3. 启动发动机并热车至正常工作温度，发动机怠速运转。

4. 观察波形：氧传感器是ECU执行闭环喷油控制的核心反馈传感器，正常工作时信号电压在0.1~0.9V之间约每秒切换一次（1Hz）-63-59。波形应为规则的近似方波，在0.45V上下快速摆动。

5. 如波形显示一条恒定高电压（>0.8V），说明混合气持续过浓；恒定低电压（<0.2V）说明混合气持续过稀，需排查燃油系统和进气系统-63。如果信号电压长时间不变化或在10秒内切换次数少于8次，说明氧传感器老化或失效。

二氧化钛式氧传感器：与氧化锆式不同，它依赖ECM提供5V参考电源，正常工作时在0.4V（稀）至4.0V（浓）之间来回波动-59。测量前务必确认传感器类型。

霍尔式凸轮轴位置传感器波形检测：发动机运转时，用示波器测量信号输出端和搭铁端之间的信号波形，正常应为幅值0~5V的锯齿方波。随着发动机转速增加，波形频率增加但幅值不变-40。

实用技巧：如使用PicoScope等专业示波器，软件内置160多个引导测试及示例波形库，用户可直接调用对应传感器的测试配置，无需手动设置参数-59。

专业仪器二：汽车诊断仪数据流分析法

1. 连接诊断仪到车辆的OBD接口，选择对应车型。

2. 进入“数据流”或“实时数据”菜单，选择氧传感器电压、短期燃油修正（STFT）、长期燃油修正（LTFT）、节气门位置等关键参数。

3. 怠速时，观察氧传感器电压应在0.1~0.9V之间快速波动，短期燃油修正在±10%以内为正常。

4. 急加速时，观察节气门位置信号是否从怠速约0.5V迅速上升至接近5V。

5. 如数据流显示氧传感器信号固定不变，或燃油修正值持续偏正（>15%）或偏负（< -15%），说明反馈通路异常，需结合示波器进一步检测。

专业仪器三：信号模拟器验证法

使用信号模拟器（如Hantek2D82AUTO内置功能）向ECU输入标准传感器信号-31。例如，模拟0.5~4.5V的TPS信号或0.1~0.9V的氧传感器信号，观察发动机ECU是否做出相应调节（如喷油脉宽变化、怠速转速变化）。如ECU响应正常，说明反馈通路中传感器本体故障；如ECU无响应，说明ECU或线路存在故障。

四、补充模块

汽车不同类型反馈通路的检测重点

氧化锆式氧传感器检测重点：信号电压输出（0.1~0.9V波动）和加热器电阻（11~16Ω）。无加热器型需热车至300℃以上才能正常工作-63。氧化锆传感器自身产生电压，无需参考电源。

二氧化钛式氧传感器检测重点：5V参考电源的准确性，以及信号电压在0.4~4.0V之间的波动范围-59。不同于氧化锆式，二氧化钛式传感器不能自己产生输出电压，依赖ECU提供电源。

节气门位置传感器（线性可变电阻式）检测重点：电阻的线性变化（无突变）和输出电压的平滑性。重点检查怠速触点和全负荷触点的导通状态。

霍尔式凸轮轴/曲轴位置传感器检测重点：5V电源电压、0~5V方波信号的完整性及幅值稳定性。

磁电式曲轴位置传感器检测重点：电阻值（450~1000Ω）和交流信号输出（1.5~3.0V），重点关注信号波形是否规则、有无缺齿或噪声干扰。

汽车反馈通路检测常见误区（避坑指南）

1. 误区一：仅凭故障码直接更换传感器。故障码（如P0130氧传感器线路故障）仅表示信号异常，不等于传感器本身损坏。其他系统故障（点火线圈、火花塞、空气流量计、燃油品质）都会影响氧传感器反馈值，应优先排除其他故障-23。

2. 误区二：用普通万用表测量高阻抗传感器信号。ECU输出的传感器信号通常为5V高阻抗，使用低阻抗万用表可能拉低信号电压，导致误判。务必使用高阻抗（≥10MΩ）数字万用表-52。

3. 误区三：未热车即测量氧传感器信号。氧化锆式氧传感器需要达到约300℃以上才开始正常工作-63。冷车测量时信号电压不波动属于正常，误判为传感器故障。

4. 误区四：测量电阻时未断电。测量传感器电阻前若点火开关未关闭，万用表电流可能损坏ECU内部电路。测量电阻必须断电-41。

5. 误区五：忽略传感器接地电路检测。传感器搭铁线接触不良会导致信号电压偏移。测量信号电压的同时，应测量搭铁端与车身搭铁之间的电压降，不应超过0.1V。

6. 误区六：将氧传感器信号恒高/恒低直接归咎于传感器。信号恒高通常表示混合气持续过浓，信号恒低表示持续过稀，应优先排查燃油压力、进气漏气、喷油器堵塞等问题-63。

7. 误区七：忽略线路接触不良导致的间歇性故障。万用表测量导通性只能判断完全断路或短路，而插接器松动、氧化导致的间歇性接触不良需要晃动线束后观察波形或电压是否跳变来排查。

汽车反馈通路失效典型案例（实操参考）

案例一：氧传感器反馈异常导致油耗增高（2003年丰田凯美瑞2.0）

故障现象：车辆行驶中燃油耗尽，重新加油后仪表盘发动机故障灯亮起，油耗明显升高。诊断仪读取故障码P0130（含氧感知器线路故障）。

检测过程：①用万用表电阻档测量氧传感器加热器PIN1与PIN2之间的电阻，为13.2Ω（标准1116Ω，正常）-23。②启动发动机至正常工作温度，用万用表直流电压档测量PIN3（氧传感器回馈信号）与PIN4（搭铁）之间的信号电压，观察到电压在0.1350.8V之间跳变，10秒内跳变次数约7次（略低于标准的8次）-23。③用示波器进一步检测信号波形，发现波形切换频率不稳定，部分周期信号响应迟缓。④确认氧传感器加热器和线路均正常，但传感器响应速度已下降。结合故障码发生时机（燃油耗尽后），判断传感器内部因燃烧异常导致性能下降。

解决方案：更换氧传感器后，清除故障码，路试20分钟后故障码未再出现。更换前务必确认其他元件（点火线圈、火花塞、空气流量计）无故障码，避免干扰判断-23。

案例二：节气门位置传感器反馈电压跳变导致加速顿挫（2001年丰田Altis 1.8）

故障现象：车辆加速时感觉不顺畅，有顿挫感。诊断仪读取故障码P0120（节汽门位置感知器线路故障）-23。

检测过程：①将点火开关置于ON，拔下TPS插头，用万用表直流电压档测量PIN1与搭铁之间的电源电压，为5.01V（正常）。②测量PIN3（搭铁）与车身搭铁之间的电压降，为0.02V（正常）。③插回插头，用万用表直流电压档背刺PIN2（TPS回馈信号），缓慢踩下油门踏板，发现回馈电压非平顺地递增，存在跳跃现象-23。④拔下TPS插头，用万用表电阻档测量PIN2与PIN3之间的电阻，节气门由全关缓慢转至全开，电阻应从200Ω左右缓慢增加至约1kΩ，但测量过程中出现骤增骤减的突变-23。

解决方案：确认节气门位置感知器内部滑动触点接触不良，更换新品后试车，加速平顺，故障码消除。此案例提示：电阻的平滑性变化比绝对电阻值更关键，线性不良是传感器失效的重要标志。

五、结尾

反馈通路检测核心（汽车高效排查策略）

汽车反馈通路检测建议采用 “三步分层法” ，从简到繁、从外到内逐步深入：

第一步：基础初筛（5分钟快速定位）
外观检查→供电电压检测（ON档，5V/12V）→搭铁线导通性检测→电阻测量（断电状态下）。完成这三步可排除约60%的常见故障（线路断路/短路、供电异常）。

第二步：万用表动态检测（10分钟精确定位）
插回插头→启动发动机至正常工作温度→用万用表测量传感器信号输出电压的动态变化。对于TPS：检查电压是否平滑上升；对于氧传感器：检查0.1~0.9V的波动频率（10秒≥8次）。此步骤可定位80%以上的传感器性能下降故障。

第三步：专业仪器精测（示波器/诊断仪深度诊断）
用示波器观察波形完整性、切换频率和响应时间；用诊断仪读取数据流和燃油修正值；必要时用信号模拟器隔离验证ECU响应。此步骤解决间歇性故障和隐蔽性信号质量问题。

记住一个核心原则：反馈通路的健康程度不仅取决于传感器本身，更取决于线路完整性、供电稳定性、搭铁质量和ECU响应。检测时务必逐一排查，不可过早下结论。

反馈通路检测价值延伸（汽车日常维护与配件选择建议）

日常维护技巧：

• 定期检查传感器线束插接器的清洁度，防止油污和水汽腐蚀针脚。建议每次保养时用电气触点清洁剂清理插接器。

• 氧传感器的正常使用寿命约为8~10万公里，达到此里程后即便无明显故障，也建议预防性更换，以保证尾气排放和燃油经济性。

• 节气门体积碳会导致TPS反馈信号与真实节气门开度出现偏差。建议每2~3万公里清洗节气门体，清洗后执行节气门位置学习复位。

配件采购建议：

• 选择符合OE标准的品牌传感器，避免使用来源不明的低价替代品。氧传感器、曲轴位置传感器等关键反馈元件务必选择原厂件或知名品牌件。

• 更换氧传感器时，建议前后氧传感器成对更换，以保证闭环控制的协调性。

• 购买传感器前确认车辆VIN码对应的零件号，不同年款车型的传感器引脚定义和输出特性可能存在差异。

校准建议：

• 更换TPS后，需使用诊断仪执行节气门位置学习程序，使ECU重新匹配传感器的零点位置和满度位置。

• 更换氧传感器后，建议清除ECU的自适应学习值（长期燃油修正值），让ECU重新学习新的传感器特性。
